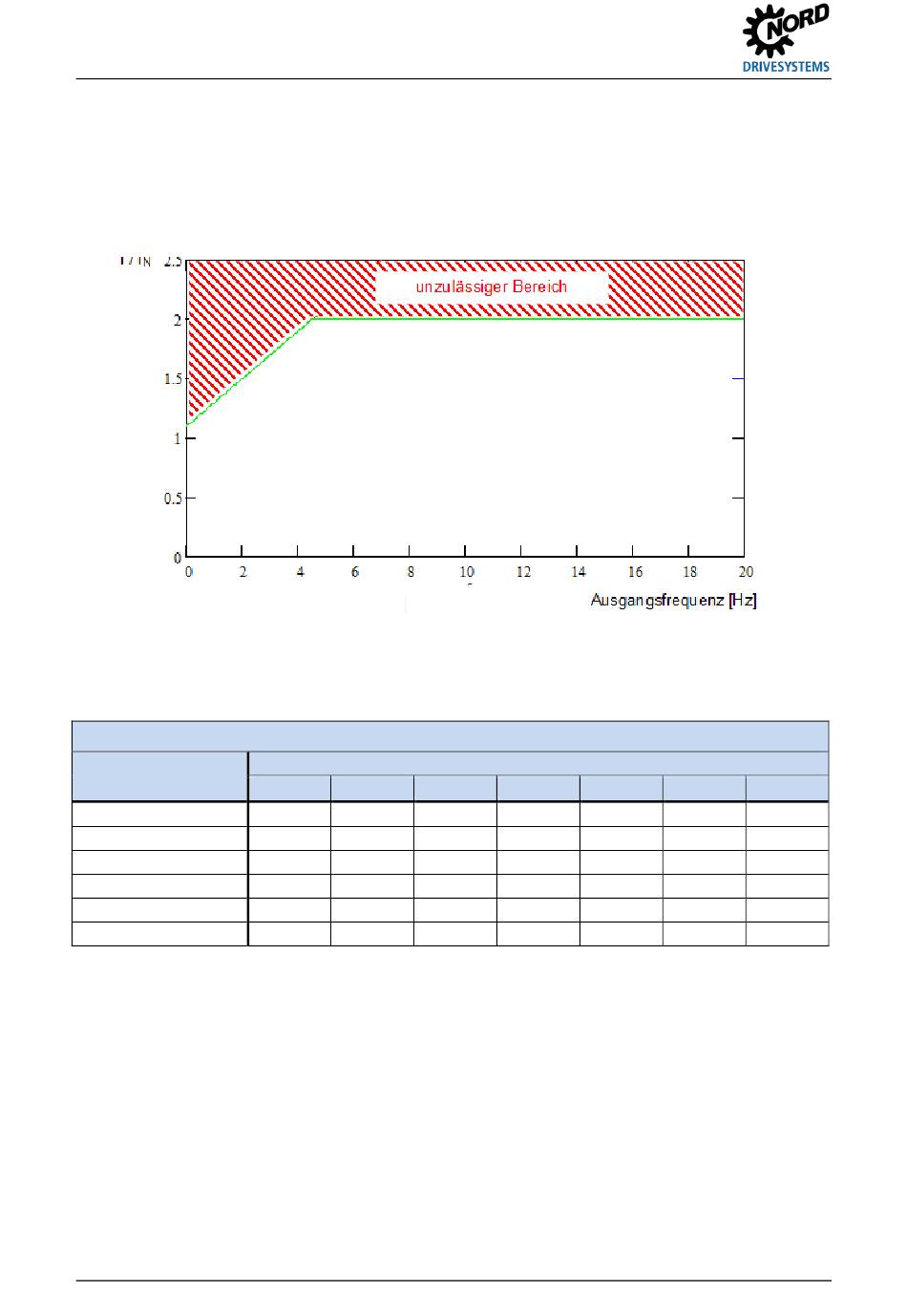

8.4.3 Reduzierter Überstrom aufgrund der Ausgangsfrequenz
Zum Schutz des Leistungsteils bei kleinen Ausgangsfrequenzen (< 4.5 Hz) ist eine Überwachung
vorhanden, mit der die Temperatur der IGBTs (insulated-gate bipolar transistor), durch hohen Strom,
ermittelt wird. Damit kein Strom oberhalb der im Diagramm eingezeichneten Grenze angenommen
werden kann, wird eine Pulsabschaltung (P537) mit variabler Grenze eingeführt. Im Stillstand bei 6 kHz
Pulsfrequenz kann daher kein Strom oberhalb vom 1.1 fachen Nennstrom angenommen werden.
Die sich für die verschiedenen Pulsfrequenzen ergebenen oberen Grenzwerte für die Pulsabschaltung
sind den nachfolgenden Tabellen zu entnehmen. Der im Parameter P537 einstellbare Wert (0.1...1.9),
wird in jedem Fall auf den in den Tabellen angegebenen Wert je nach Pulsfrequenz begrenzt. Werte
unterhalb der Grenze können beliebig eingestellt werden.
400V Geräte: Reduzierte Überlastfähigkeit (ca.) aufgrund der Pulsfrequenz (P504) und Ausgangsfrequenz
Pulsfrequenz [kHz]
3...6
8
10
12
14
16
Tabelle 9: Überstrom in Abhängigkeit von Puls- und Ausgangsfrequenz
Pos : 748 /Allgem ein/Allgem eingültig e Module/---------Seitenumbr uc h k ompakt --------- @ 13\m od_1476369695906_0.doc x @ 2265493 @ @ 1
208
Ausgangsfrequenz f
[Hz]
out
4.5
3.0
200 %
170 %
165 %
140 %
150 %
127 %
130 %
110 %
115 %
97 %
100 %
85 %
2.0
1.5
150 %
140 %
130 %
123 %
115 %
107 %
112 %
105 %
97 %
97 %
91 %
84 %
86 %
80 %
74 %
75 %
70 %
65 %
1.0
0.5
120 %
110 %
99 %
90 %
90 %
82 %
78 %
71 %
69 %
63 %
60 %
55 %
