Shutter-Modul (SM)

Das Shutter-Modul enthält vier Blendenschieber. Jeder Blendenschieber kann um +/- 45°
gedreht werden (gesamter Bewegungsbereich = 90°).
V O R S I C H T :
Um das Gewicht eines installierten Shutter-Moduls auszugleichen, ist ein Gegengewicht-
seinschub inbegriffen. Wenn Sie in Ihrem Revolution-Scheinwerfer ein Shutter-Modul ver-
wenden, müssen Sie den Gegengewichtsrahmen in den Filterrahmenschacht vor dem
Farbwechsler einschieben. Dadurch wird eine einwandfreie Pan- und Tilt-Funktion
gewährleistet.
Sichern Sie das Gegengewicht nach dem Einschieben oben mit dem Verschluss
(siehe
Falls gewünscht kann als Ersatz für den Gegengewichtseinschub ein Standard-Tophat
(0,5 kg /1,1 lbs) verwendet werden.
V O R S I C H T :
Konfiguration
Das Shutter-Modul muss im hinteren Schacht platziert werden. Es funktioniert nicht
im vorderen Schacht.
Seite 26).
Bei der Verwendung eines Shutter-Moduls müssen Sie einen Gegengewichtsrah-
men einschieben. Eine Unterlassung kann zu Pan- und Tilt-Fehlfunktionen führen.

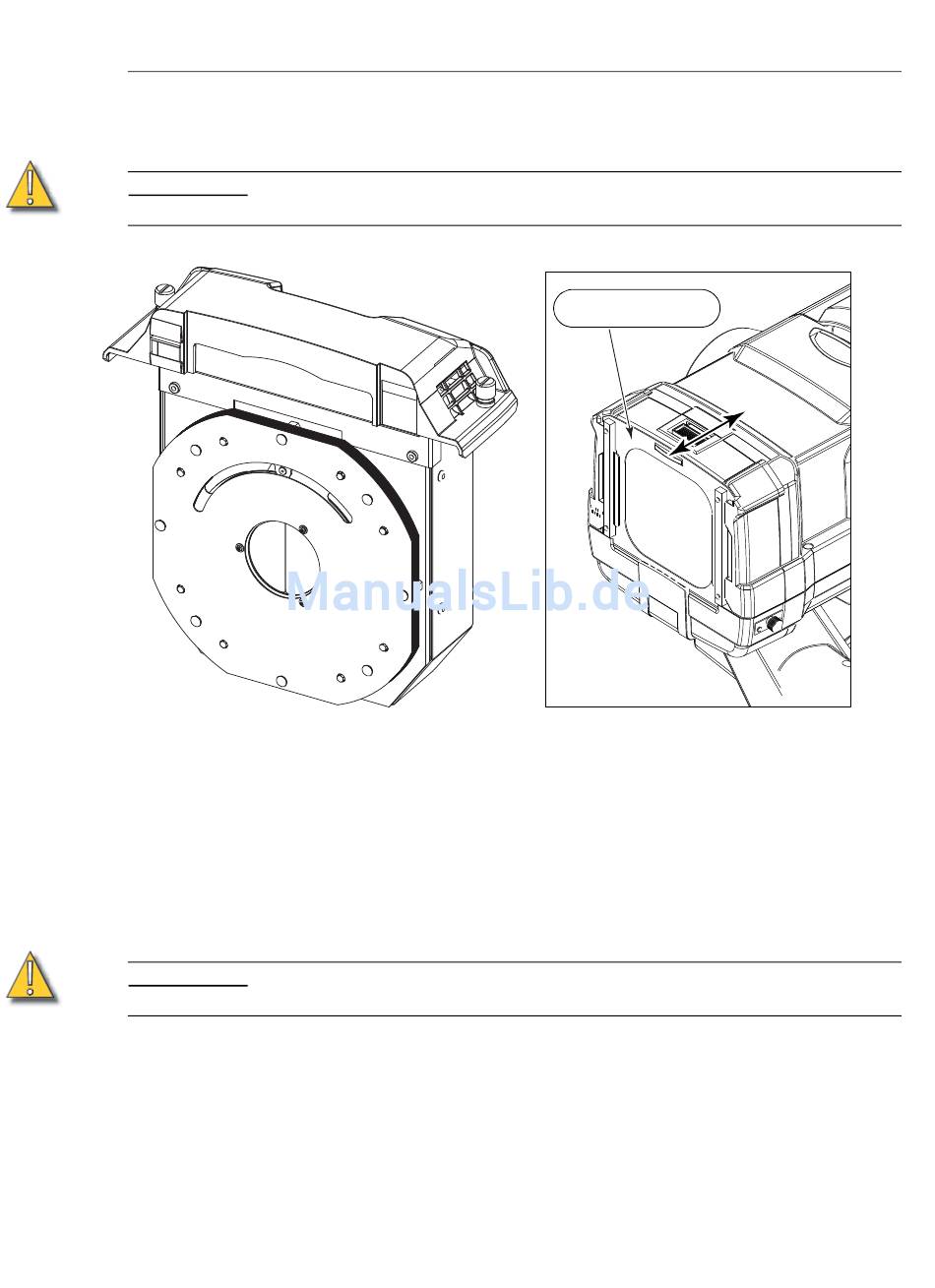

Gegengewichtsrah-
men mit Gewichten
19
