Verfahren

F a r b w e c h s l e r k a s s e t t e n u n d Z u b e h ö r t e i l e
Das Source Four Revolution-Gerät ist mit einer auswechselbaren Farbwechslerkassette
ausgestattet. Sie können die gesamte Kassette austauschen oder nur den Farbstring inner-
halb der Kassette ersetzen. Die Farbwechslerkassette ist zudem mit einem Zubehör-
schacht ausgestattet, der für einen 7,5-Zoll-Farbrahmen oder für Tophats, Half-Hats,
Rasterblenden u. ä. verwendet werden kann. Unter dem Gerätekopf befindet sich eine
Befestigungslasche für evtl. notwendige Sicherungsseile für installiertes Zubehör.
Erhöhen Sie bei der Verwendung satter Farben die Lüftergeschwindigkeit des Farbwechs-
lers auf maximale Geschwindigkeit, um die Lebenszeit dieser Farbsegmente zu verlän-
gern.
V O R S I C H T :

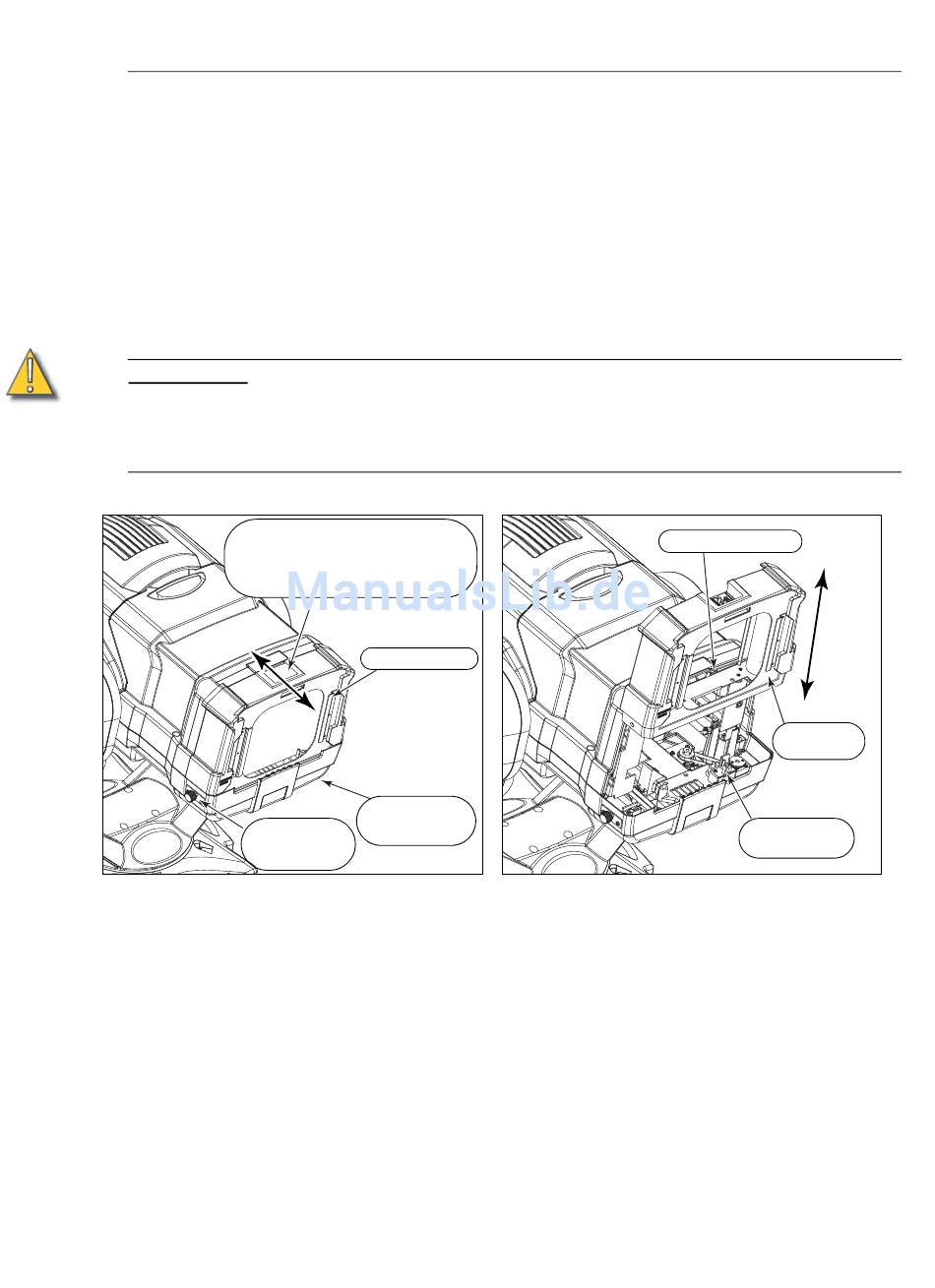

Entfernen und Ersetzen der Farbwechslerkassette:
Schritt 1: Lösen Sie die Knöpfe des Sicherungsmechanismus auf beiden Seiten des Farb-
Schritt 2: Ziehen Sie den Verschluss oben auf der Kassette nach vorne und heben Sie
Schritt 3: Wenn Sie eine Farbwechslerkassette einschieben, drücken Sie sie gerade nach
26
Um optimale Pan/Tilt-Bewegungen zu gewährleisten, dürfen Zubehörteile ein
Gewicht von 450 g (1 lbs.) mit einer Schwerpunktlage von 76 mm (3") von der Front
des Scheinwerfers entfernt nicht überschreiten. Die meisten normalen Tophats,
Half-Hats und Rasterblenden erfüllen diese Anforderungen. Torblenden und
andere schwere Zubehörteile oder Geräte sollten vermieden werden.
Verschluss
Nach vorne ziehen, um die Farb-
wechslerkassette zu entfernen.
Nach hinten ziehen, um das
Zubehör zu entfernen.
Zubehörschacht
Sicherungsseil
Befestigung
Knopf des
(Unterseite)
Sicherungsme-
chanismus
wechslers. Die Sicherungsknöpfe müssen nicht vollständig entfernt werden.
anschließend die Kassette gerade nach oben aus dem Kopf. Der Farbstring steht
unter Spannung und rollt evtl. nachdem er vom Gerät entfernt wurde zurück.
unten in den Kopf, sodass die Oberseite der Kassette am Verriegelungsrand des
Kopfes einhakt.
Verriegelungsrand
Farbwechs-
lerkassette
Sensor für Farb-
kennzeichnung
