3° CONTROL DU SENS DE MARCHE DU MOTEURS
Cette fonction permet de définir le sens de marche exact des moteurs en fermeture.
Si les moteurs ouvrent, intervertir les fils de branchement aux bornes V et W sans changer
le fil U.
Led allumée
La LED reste allumée pendant
2s
Si pendant ce laps de temps on
appuie sur le poussoir K et on le
maintient enfoncé, la fermeture
du(des) moteur(s) s'active pour
replacer les vantaux en position de
N.B.: Les sécurités et le feu clignotant ne sont pas en service pendant l'activation de cette
fonction.
Pendant l'activation de cette fonction, seule la manoeuvre homme mort de fermeture peut
être effectuée en utilisant le poussoir K.
4° MÉMORISATION DES TEMPS

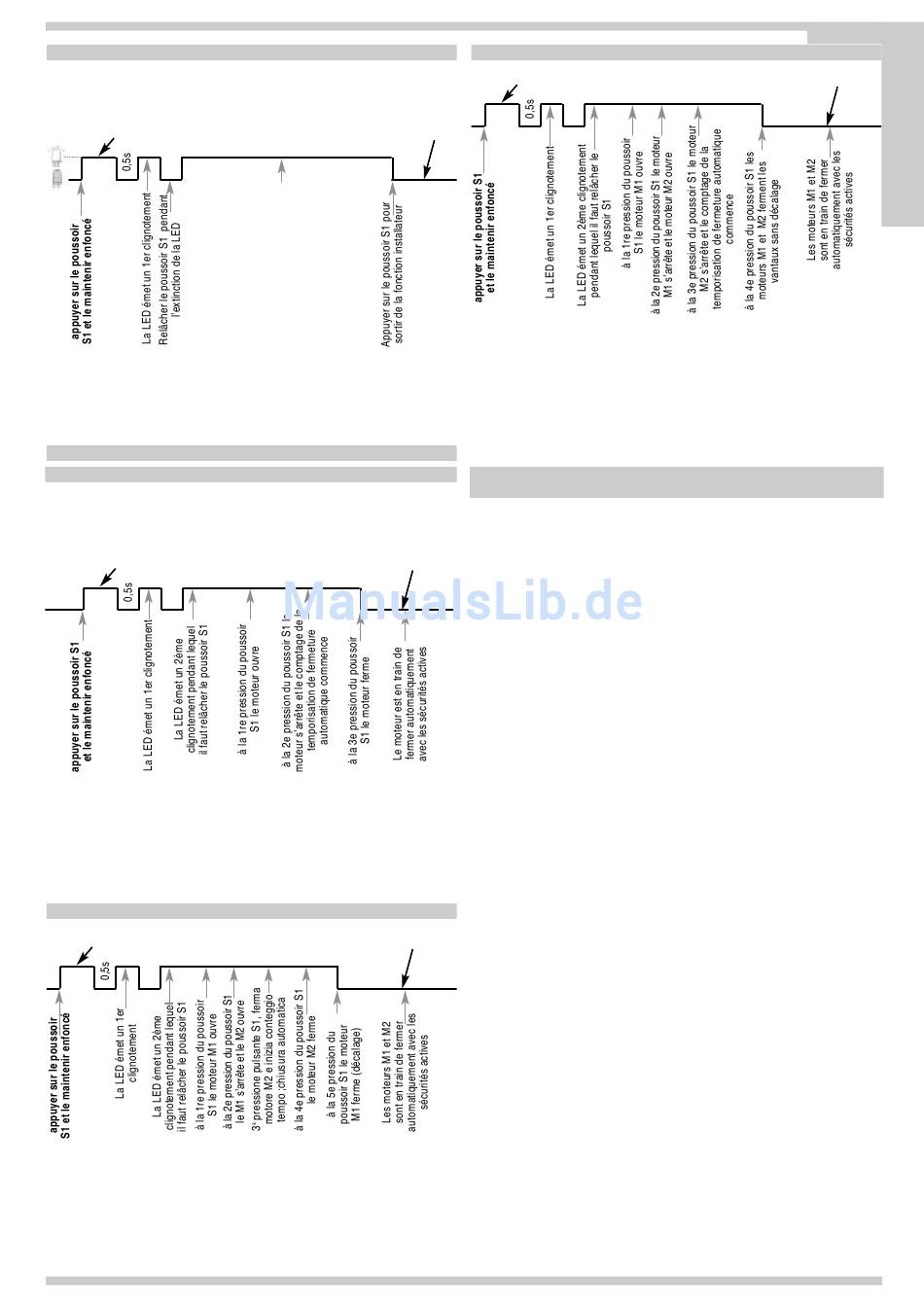

MÉMORISATION DES TEMPS POUR UN MOTEUR (EURO11)
À EFFECTUER AVEC LE PORTAIL FERMÉ !
N.B.: En cas d'erreurs dans la procédure d'utilisation du poussoir, répéter
l'opération après avoir effectué une RAZ en insérant et désinsérant pendant 1 s le
cavalier S3.
Led allumée
La LED reste allumée pendant un
2s
Mémorisation des temps avec 1 moteur avec ou sans fin de course
N.B.: Les fins de course, si connectés, déterminent l'arrêt du moteur mais non le
comptage du temps et, par conséquent, quand le moteur relié s'arrête par le fin de course,
appuyer sur le poussoir S1 une seconde après pour stopper le comptage du temps.
Si une sécurité intervient pendant la mémorisation, le portail s'arrête. Activer la "Fonction
installateur" pour refermer le portail. Répéter ensuite la procédure de mémorisation.
MÉMORISATION DES TEMPS POUR DEUX MOTEURS BATTANTS - DIP 7 ON (EURO22)
Led allumée
La LED reste allumée pendant un
temps indéterminé
2s
Memorizzazione tempi con 2 motori con elettroserratura con o senza finecorsa
N.B.: Les fins de course, si connectés, déterminent l'arrêt du moteur mais non le
comptage du temps et, par conséquent, quand le moteur relié s'arrête par le fin de course,
appuyer sur le poussoir S1 une seconde après pour stopper le comptage du temps.
Le temps de décalage des vantaux en ouverture est fixé à 1,5 s.
Si une sécurité intervient pendant la mémorisation, le portail s'arrête. Activer la "Fonction
installateur" pour refermer le portail. Répéter ensuite la procédure de mémorisation.
Led éteinte
un temps indéterminé
fermeture
Led éteinte
temps indéterminé
Led éteinte
MÉMORISATION DES TEMPS POUR DEUX MOTEURS COULISSANTS DIP 7 OFF (EURO22)
Led allumée
La LED reste allumée pendant un
temps indéterminé
2s
Mémorisation des temps avec 2 moteurs sans électroserrure avec ou sans fin de course
N.B.: Les fins de course, si connectés, déterminent l'arrêt du moteur mais non le
comptage du temps et, par conséquent, quand le moteur relié s'arrête par le fin de course,
appuyer sur le poussoir S1 une seconde après pour stopper le comptage du temps.
Aucun décalage des vantaux en ouverture.
Si une sécurité intervient pendant la mémorisation, le portail s'arrête. Activer la "Fonction
installateur" pour refermer le portail. Répéter ensuite la procédure de mémorisation.
OUVERTURE AVEC VERROUILLAGE DES FONCTIONS
PAR INTERRUPTEUR OU HORLOGE.
Cette fonction se révèle utile pendant les heures de pointe quand le trafic de véhicules est
ralenti (par exemple, entrée-sortie des ouvriers, situations d'urgence en zones
résidentielles ou parkings et temporairement, pour des déménagements).
MODE D'APPLICATION
En reliant un interrupteur et/ou une horloge de type journalier hebdomadaire (à la place
d'un poussoir NO) entre le commun (8) et l'entrée d'impulsion (K), on peut ouvrir un portail
et le maintenir dans cette position jusqu'à ce que le poussoir reste enfoncé ou l'horloge
reste active.
Notez que toutes les fonctions de commande sont inhibées portail ouvert.
En relâchant l'interrupteur, ou au terme du temps programmé, les commandes sont
réactivées et le portail peut donc être commandé en fermeture.
Si le micro-interrupteur 9 a été ajusté sur ON (validation de la temporisation avant
l'impulsion de fermeture automatique), on aura la fermeture automatique du portail en
ouvrant l'interrupteur, ou au terme du temps programmé.
