Aufstellung und Erstinbetriebnahme
Aufsetzen der Deckplatte
Die Deckplatte steht mit vier Stiften in entspre-
1
chenden Stützen
auf dem Abgasstück des
Ofens.
Über Stellmuttern (Sechskant, SW 13 mm) auf den
Stiften kann bei Bedarf die Deckplatte in der Höhe
bzw. parallel zum Gerät ausgerichtet werden.
Spätere Wartungsarbeiten (z.B. Reinigen des
Wärmetauschers oder Schließen des Entlüfters)
können in der Regel von Vorne, ohne Abnehmen der
Deckplatte erfolgen.
Beim NOVIA W wird die Deckplatte mit dem
Edelstahl-Zierring verschraubt
(Inbus), SW 4 mm.
Zu Beachten beim Aufsetzen der Deckplatte:
Die vorderen Stifte der Deckplatte haben einen größeren Abstand zu einander als die hinteren.
Die Deckplatte kann deshalb nicht verdreht werden.
44
2
– Innensechskant
1

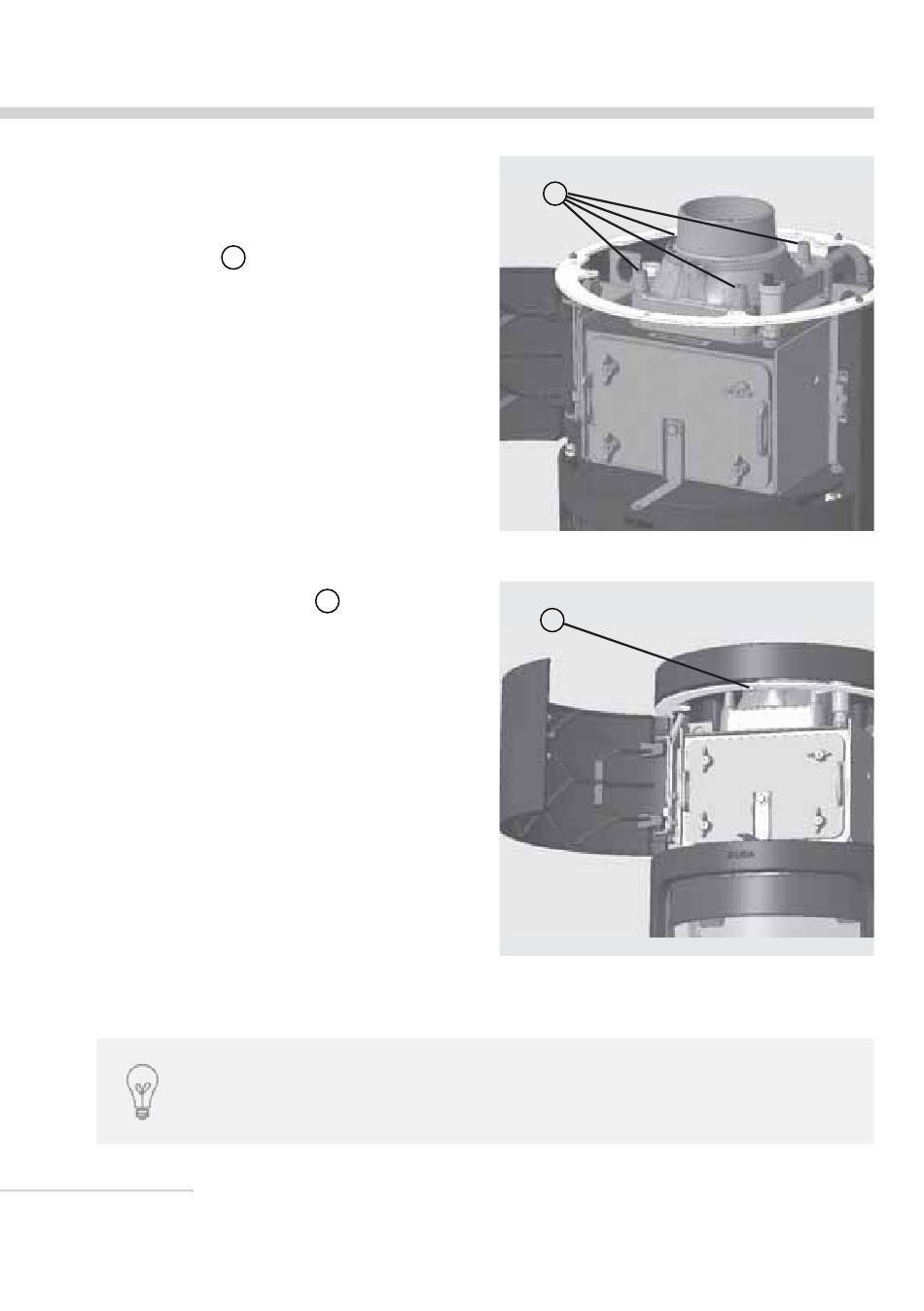

Abb. 3.24 Aufl agepunkte der Deckplatte
2
Abb. 3.25 NOVIA W: Verschraubung der Deckplatte
