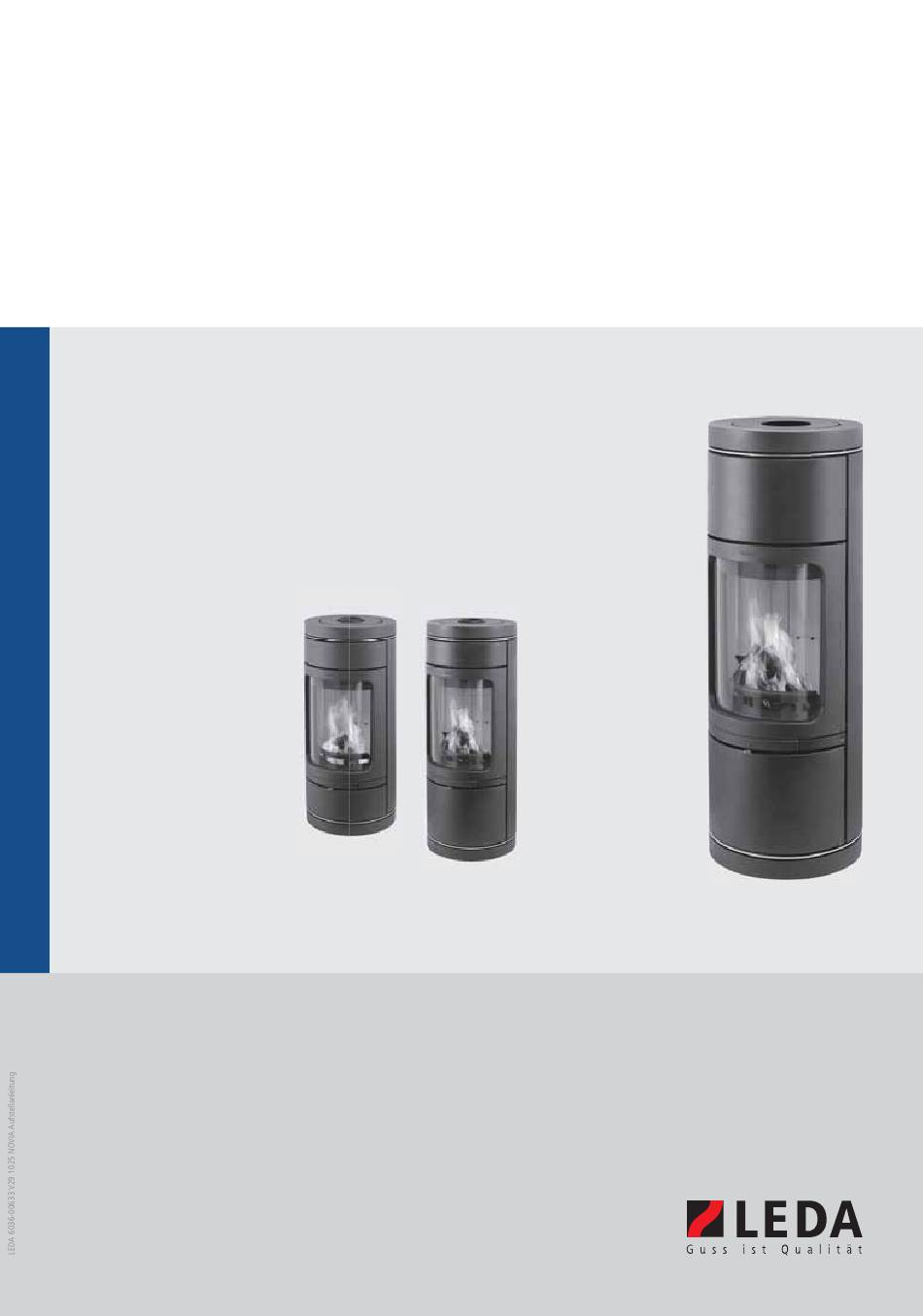

- Seite 1 Au fste ll a nle i tung Kaminofen NOVIA...
- Seite 2 Die Bedienungsanleitung ist zu lesen und zu befolgen!
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis PLANUNGSDATEN Lieferumfang und Zubehör Technische Daten Berechnung der Heizlast (des Wärmebedarfs) Anforderungen an den Schornstein Bestimmung des notwendigen Gesamtförderdrucks Verbrennungsluftversorgung MONTAGE DES NOVIA Benötigte Werkzeuge Erleichterung für den Transport Ausbau und Einbau der Feuertür Stellfüße Montage des Außenluftanschlusskastens Einstellen des Türgriffs Selbstschließende Feuertür elektronische Heizhilfe (Zubehör) INSTALLATION DER LEDATRONIC... - Seite 4 Bei dem Bauprodukt handelt es sich um „Raumheizer für feste Brennstoffe“ nach Anhang ZA.1 der EN 16510-2- 1:2022. Im Sprachgebrauch innerhalb dieser Dokumentation wird der seitens des Anwenders und der für die handwerkliche Ausführung geltenden Technischen Regeln übliche Begriff „Kaminofen“ verwendet.
-
Seite 5: Allgemeine Hinweise Für Den Fachbetrieb
Planungsdaten Allgemeine Hinweise für den Fachbetrieb Die vorliegende Aufstellanleitung ist Bestandteil der Bedienungsanleitung NOVIA. Es sind ebenfalls die Hinweise aus der Bedienungsanleitung und die separaten Anleitungen zur LEDATRONIC (Bedienungsanleitung und Montageanleitung bei Geräten mit LEDATRONIC) zu beachten. Alle notwendigen nationalen und europäischen Normen, sowie örtliche Vorschriften, die für die Installation der Feuerstätte zu beachten sind, müssen erfüllt werden. -
Seite 6: Notwendiges Zubehör
— 1004-00541, 3 m Verlängerung Türkontaktschalter oder Thermoleitung inkl. Anschlussklemmen, — 1004-00532, Relaismodul zum Anschluss weiterer Regelkomponenten inkl. 2 m Anschlusskabel LEDA Unterdruck Controller, LUC — 1003-01720 LUC Unterdruck-Controller-Set, Sicherheitseinrichtung mit Grafi kdisplay für den gemeinsamen Betrieb von Luft absaugender Anlage und Festbrennstoff-Feuerstätte, allgemein bauaufsichtlich zugelassen —... -
Seite 7: Technische Daten
Planungsdaten 1.2 Technische Daten Typ (Modell oder Nummer) des Geräts NOVIA NOVIA C / NOVIA CL / NOVIA plus baurechtliche Verwendbarkeit als Bauprodukt, CE-Kennzeichnung gem. EN 16510-2-1:2022 Produkt nach Anhang ZA.1 der EN 16510-2-1:2022 Raumheizer für feste Brennstoffe Klassifi zierung / Art von Feuerstätten nach Abschnitt 4.1, EN 16510- Typ BE 1:2022 Eignung des Geräts, CON oder INT... -
Seite 8: Mindestabstände Zu Brennbaren Materialien
Planungsdaten Typ (Modell oder Nummer) des Geräts NOVIA NOVIA C / NOVIA CL / NOVIA plus II. Angaben zum Brand- und Wärmeschutz erforderlicher Schutz für brennbare Materialien (Brandschutz) Mindestabstände zu brennbaren Materialien (außerhalb Strahlungsbereich der Sichtscheibe) zum Boden – Mindestabstand zu brennbaren Materialien – Abstand unter der Feuerstätte, Mindestabstand unterhalb des Bodens (ohne Füße) zu brennbaren Materi- alien zwischen Kaminofen und Aufstellfl... - Seite 9 Planungsdaten Fußnoten zu den technischen Daten: 1) Die in den technischen Daten angegebene Nennwärmeleistung entspricht der nach EN 16510-1:2022 erklärten gerundeten Nennwärmeleistung. Bei der Normprüfung wurde der NOVIA tatsächlich mit einer Raumwärmeleistung betrieben von: 6,6 kW (NOVIA C, NOVIA CL, NOVIA plus). Die in den technischen Daten angegebenen Werte für Temperatur am Abgasstutzen, Abgasmassenstrom, Verbrennungsluftbedarf, Brennstoffauflage, Brennstoffdurchsätze usw.
-
Seite 10: Berechnung Der Heizlast (Des Wärmebedarfs)
Planungsdaten 1.3 Berechnung der Heizlast (des Wärmebedarfs) Eine Feuerungsanlage mit dem LEDA Kaminofen NOVIA stellt nach 1. BImSchV eine Einzelraumfeuerungsanlage dar, die vorrangig zur Beheizung eines Aufstellraums verwendet wird. Angrenzende Räume können zusätzlich mitbeheizt werden. Die Wärmeleistung der Einzelraumfeuerungsanlage muss sich dabei jedoch am Wärmebedarf des Aufstellraums (Heizlast) orientieren. -
Seite 11: Bestimmung Des Notwendigen Gesamtförderdrucks
Planungsdaten Schornstein sowie alle daran angeschlossenen Feuerstätten technisch und formell für die Mehrfachbelegung geeignet sein. Siehe auch Abschnitt „4.5 Verbindungsstück und Schornsteinanschluss“ auf Seite 24. 1.5 Bestimmung des notwendigen Gesamtförderdrucks Der notwendige Gesamtförderdruck der Feuerstätte ist die Summe aller Einzeldrücke. Alle jeweiligen Einzelwerte sind zu berücksichtigen. Der Gesamtförderdruck ist für jede Feuerstätte je nach Aufbau und je nach der Art der Heizgaszüge individuell zu bestimmen. -
Seite 12: Verbrennungsluftversorgung Über Direkte Leitung Von Außen
„LEDA - Nachweis ausreichende Verbrennungsluftversorgung nach FeuVO“ verwendet werden. (zu beziehen über LEDA Werk, Leer oder auf www.leda.de im Serviceportal). *) TROL – ZV SHK Fachregel Ofen- und Luftheizungsbau, in der aktuellen Fassung von 2022 mit den Ergänzungen von 2023 Verbrennungsluftversorgung über direkte Leitung von außen... -
Seite 13: Verbrennungsluftversorgung Aus Dem Raum
Merkblatt von LEDA verfügbar. Sofern ein Nachweis der ausreichenden Verbrennungsluftversorgung erforderlich ist, kann das entsprechende Nachweisformular „LEDA - Nachweis ausreichende Verbrennungsluftversorgung nach FeuVO“ verwendet werden. (zu beziehen über LEDA Werk, Leer oder auf www.leda.de im Serviceportal). -
Seite 14: Montage Des Novia
Montage des NOVIA Montage des NOVIA Sicherheitshinweise im Abschnitt „4. Aufbau und Anschluss“ auf Seite 18 sind zu beachten! 2.1 Benötigte Werkzeuge Für die Montage des NOVIA und seines Zubehörs wird folgendes Werkzeug benötigt: Schraubendreher, fl ach, Schraubenschlüssel, Sechskant, als Maul- o. Ringschlüssel SW 8 mm, 10 mm, 13 mm, als Maulschlüssel 17 mm, Innensechskantschlüssel (ISK-Schlüssel), 2,5 mm, 3 mm, 4 mm und 5 mm, 2.2 Erleichterung für den Transport... -
Seite 15: Stellfüße
Montage des NOVIA dann die Schraube der Türfeder unten an der Gerätefront lösen – Innensechskant- Schraube, M5 mm x 8 mm, ISK SW 3 mm, die Feuertür ein Stück nach oben anheben unten leicht aus dem unteren Scharnier heraus schwenken, dann die Feuertür nach unten aus dem oberen Scharnier nach unten heraus nehmen. -
Seite 16: Montage Des Außenluftanschlusskastens
Montage des NOVIA 2.5 Montage des Außenluftanschlusskastens Beim NOVIA plus und NOVIA CL ohne LEDATRONIC kann eine Verbrennungsluftleitung ohne weiteres Zubehör nach unten und nach hinten angeschlossen werden. NOVIA C Für den Anschluss einer Verbrennungsluftleitung nach unten wird kein zusätzliches Zubehör benötigt. Eine Verbrennungsluftleitung kann auch an der Geräterückseite angeschlossen werden. -
Seite 17: Einstellen Des Türgriffs
Montage des NOVIA 2.6 Einstellen des Türgriffs Der Türgriff des NOVIA (alle Versionen) besitzt einen Haltemagnet in der Tür. Ist der Türgriff geschlossen, legt er sich auf den Magneten und wird so fi xiert. Werkseitig werden die Haltemagneten so voreingestellt, dass der geschlossene Türgriff fl ächenbündig zur Türoberfl äche gehalten wird. Der Haltemagnet kann direkt auf seinem Halteblech, aber auch insgesamt zusammen mit dem Halteblech gelöst und eingestellt werden. -
Seite 18: Einbau Des Led-Elements
Montage des NOVIA drei Schrauben des vorderen Zierring-Segments lösen – Innensechskant (ISK), SW 4 mm und Zierring-Segment entnehmen, Abb. 2.11 Zierring-Segment entnehmen Einbau des LED-Elements LED-Element von oben in die vorgesehene Öffnung im Geräteboden einsetzen – LED muss dabei nach unten zeigen, Abb. -
Seite 19: Dip-Schalter-Einstellung
Montage des NOVIA — USB/mini-USB Kabelverbindung von Batteriegehäuse, untere Buchse, mini-USB-Buchse — 4-pol. Flachbandkabel (Stecker RJ11, Busleitung, schwarz) von LED-Einheit, mittlere Buchse, schwarz, RJ12 — 2-pol. Fühlerleitung (grüner Stecker) von Thermoelement, obere Buchse, grüne Buchse (ist werkseitig bei Lieferung im hinteren Bereich des Sockels befestigt), Stromversorgung anschalten –... -
Seite 20: Installation Der Ledatronic
Installation der LEDATRONIC Installation der LEDATRONIC Der NOVIA ist serienmäßig als manuelles Gerät oder als Gerät mit LEDATRONIC (LT3) verfügbar. Der Türschalter, das Thermoelement und die motorische Verbren- nungsluftklappe sind ist bei den Versionen des NOVIA LT3 Wifi bereits werkseitig eingebaut. Eine Nachrüstung der LEDATRONIC an einem manuellen Gerät ist nicht vorgesehen. -
Seite 21: Einstellen Auf Den Gerätetyp
Installation der LEDATRONIC Einstellen auf den Gerätetyp Die Auswahl der Geräteeinstellungen erfolgt in der Fachbetrieb-Ebene. Wechsel in die Menü-Ebene direkt aus der Hauptanzeige. Wechsel in die Fachbetrieb-Ebene Eingabe des Passworts und Weiter. Auswahl der Einstellung Heizgerät. Auswahl des Gerätetyps NOVIA Die getroffene Auswahl wird bestätigt mit „Ausgeführt“. -
Seite 22: Aufbau Und Anschluss
Aufbau und Anschluss Aufbau und Anschluss Erforderlicher Brandschutz, Schutz vor zu hohen Temperaturen, Standsicherheit und ausreichende Verbrennungsluftversorgung, sichere Abgasabführung sind beim Aufbau der Feuerstätte in jedem Falle zu berücksichtigen und sicherzustellen! 4.1 Brandschutz und Sicherheitsabstände Sicherheitsabstände neben und hinter dem Kaminofen Der Kaminofen muss nach hinten und zu den Seiten Mindestabstände zu temperaturempfi... -
Seite 23: Sicherheitsabstände Vor Dem Kaminofen - Strahlungsbereich Der Sichtscheibe / Gerätefront
Aufbau und Anschluss Sicherheitsabstände vor dem Kaminofen – Strahlungsbereich der Sichtscheibe / Gerätefront Wegen der hohen Wärmestrahlung über die Sichtscheibe und Front des Kaminofens ist in diesem Bereich ein ausreichender Sicherheitsabstand zu Bauteilen mit brennbaren Materialien oder brennbaren Möbeln einzuhalten. In diesem Bereich dürfen sich keine brennbaren Gegenstände befi nden, auch kein Brennstoff gelagert oder abgestellt werden. -
Seite 24: Fußboden Vor Der Feuerraumöffnung
Aufbau und Anschluss In der Seitenansicht ist der Strahlungsbereich vor dem NOVIA C, NOVIA CL, NOVIA plus mit den entsprechenden Maßen nach vorne ), nach unten (d ´) ab Unterkante der Feuertür und nach oben oberhalb des NOVIA (d ) angegeben. In diesem Bereich dürfen sich keine brennbaren Gegenstände befi... -
Seite 25: Schutz Der Aufstellfl Äche
Aufbau und Anschluss Schutz der Aufstellfl äche Unter dem Kaminofen (unter den Füßen des Kaminofens) ist kein besonderer Schutz des Bodens zwingend erforderlich, aber empfehlenswert. Der Kaminofen darf mit seinen Füßen demnach auch direkt auf brennbaren Flächen aufgestellt werden. Bei Aufstellfl ächen aus oder mit brennbaren Baustoffen darf der NOVIA nicht direkt mit dem Geräteboden auf den Boden gestellt werden. - Seite 26 Aufbau und Anschluss Als Aufstellfläche, Decke oder Wände ohne brennbare Materialien gelten ausschließlich nicht brennbare Bauteile der Baustoffklasse „A1“ oder „A2“ nach EN 13501-1. Es muss dabei sichergestellt sein, dass sich etwaige brennbare Materialien auf der Rückseite der nicht brennbaren Aufstellfläche, Decke oder Wände nicht unzulässig erwärmen können. Dies kann z. B. durch eine entsprechende Dicke oder durch den Aufbau und die Wärmeleitfähigkeit der nicht brennbaren Aufstellfläche, Decke oder Wände erreicht werden.
-
Seite 27: Abgasstutzen
Aufbau und Anschluss 4.4 Abgasstutzen Der Abgasstutzen befi ndet sich oben in der Deckplatte Ø130 des Ofens, Durchmesser 130 mm. Ø100 Abb. 4.7 Abgasanschluss, Maße – NOVIA C Abb. 4.8 Abgasanschluss, Maße – NOVIA CL Abb. 4.6 Abgasanschluss mittig in der Deckplatte, hier im Beispiel NOVIA CL Für die Anlagenplanung ist zu berücksichtigen, dass der NOVIA C, NOVIA CL und der NOVIA plus mit Rauchrohr mit einer Mindestlänge von 100 cm –... -
Seite 28: Verbindungsstück Und Schornsteinanschluss
Aufbau und Anschluss 4.5 Verbindungsstück und Schornsteinanschluss Verbindungsstück und Anschluss an den Schornstein Außerhalb der Feuerstätte werden die Abgasrohre als „Verbindungsstück“ bezeichnet. An sie werden baurechtliche Anforderungen hauptsächlich gemäß Feuerungsverordnung (FeuVO) des jeweiligen Bundeslands gestellt. Das Abgasrohr (Verbindungsstück) muss beim NOVIA C, NOVIA CL, NOVIA plus insgesamt mindestens 100 cm lang sein (Rundrohrbogen 695 mm x 500 mm) und eine Drosselklappe besitzen. -
Seite 29: Erstinbetriebnahme
Erstinbetriebnahme Erstinbetriebnahme Wir empfehlen, bei der ersten Inbetriebnahme der Feuerstätte nur mit geringer Brennstoffaufgabe (0,5 bis 1 kg) zu heizen. Während der Erstinbetriebnahme kann es kurzzeitig zu leichter Geruchsbildung kommen. Bitte sorgen Sie während dieser Zeit für ausreichende Lüftung des Aufstellraums und vermeiden Sie ein direktes Einatmen. -
Seite 30: Normen Und Richtlinien
Normen und Richtlinien Normen und Richtlinien Nachstehende Rechtsvorschriften, Technische Regeln, nationale und europäische Normen und Richtlinien sind für die Planung und Erstellung, sowie den Betrieb von Feuerstätten (wie z.B. Kaminöfen oder Kachelöfen) und Heizungssystemen besonders zu beachten: DIN 18896 Feuerstätten für feste Brennstoffe – Technische Regeln für die Installation, in der Fassung von September 2025 Landesbauordnung des jeweiligen Bundeslandes (in Deutschland) FeuVO Feuerungsverordnungen der jeweiligen Bundesländer (in Deutschland) -
Seite 31: Sonstige Angaben Und Zugeh. Anleitungen
Dies sind z.B. die separaten Anleitungen zur LEDATRONIC (Bedienungsanleitung und Montageanleitung) bei Geräten mit LEDATRONIC, die Installationsanleitung für Geräte mit Wasserwärmetauscher für Geräte mit Wassertechnik, die separaten Anleitungen zum LEDA Unterdruck-Controller LUC und die separate Dokumentation „Produktinformationen gemäß europäischer Richtlinien und Verordnungen (EU-Produktangaben)“. - Seite 32 Fordern Sie weitere Infos an: LEDA Werk GmbH & Co. KG Postfach 1160 26761 Leer Telefon 0491 - 6099 - 0 Telefax - 290 www.leda.de info@www.leda.de...
