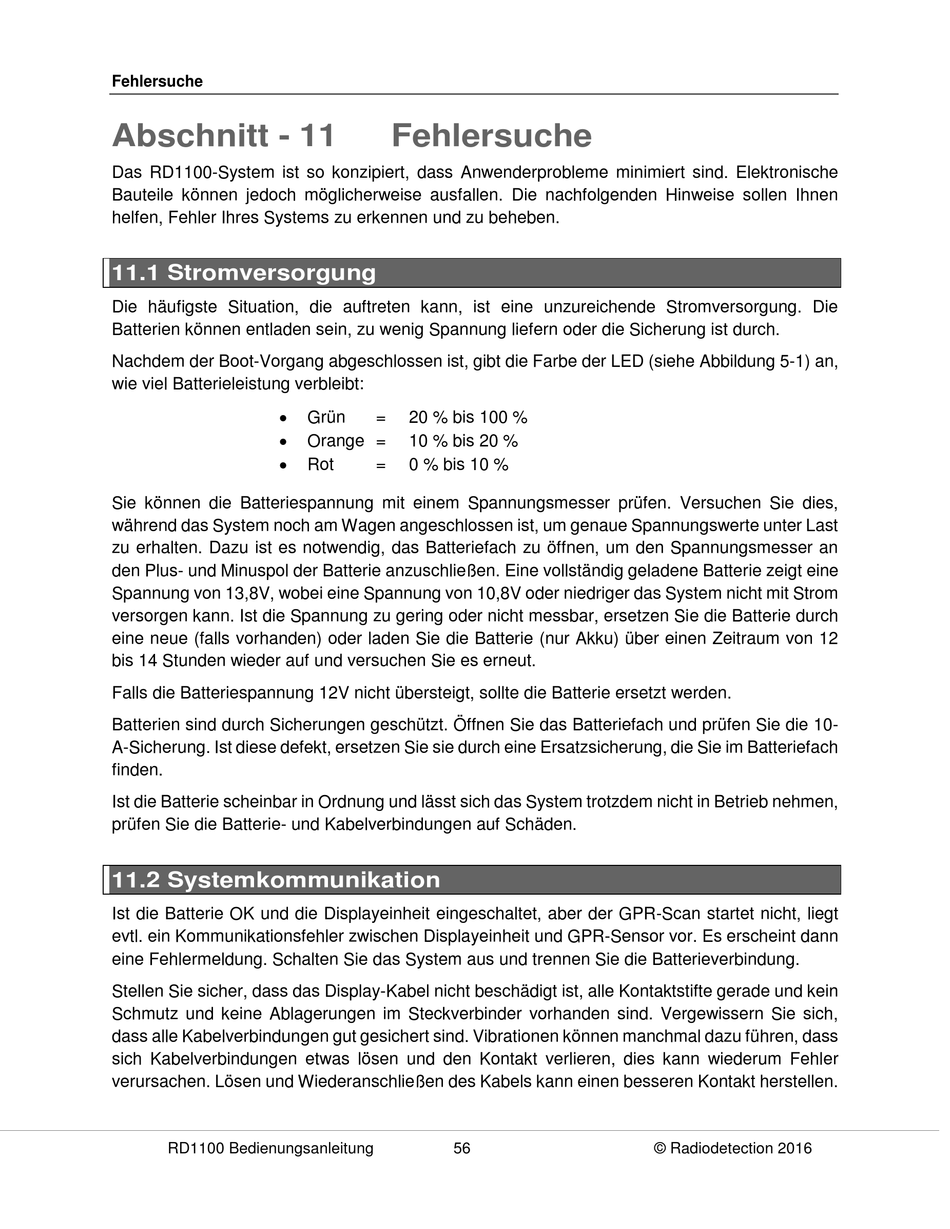

Fehlersuche
Abschnitt - 11
Das RD1100-System ist so konzipiert, dass Anwenderprobleme minimiert sind. Elektronische
Bauteile können jedoch möglicherweise ausfallen. Die nachfolgenden Hinweise sollen Ihnen
helfen, Fehler Ihres Systems zu erkennen und zu beheben.

11.1 Stromversorgung

Die häufigste Situation, die auftreten kann, ist eine unzureichende Stromversorgung. Die
Batterien können entladen sein, zu wenig Spannung liefern oder die Sicherung ist durch.
Nachdem der Boot-Vorgang abgeschlossen ist, gibt die Farbe der LED (siehe Abbildung 5-1) an,
wie viel Batterieleistung verbleibt:



Sie können die Batteriespannung mit einem Spannungsmesser prüfen. Versuchen Sie dies,
während das System noch am Wagen angeschlossen ist, um genaue Spannungswerte unter Last
zu erhalten. Dazu ist es notwendig, das Batteriefach zu öffnen, um den Spannungsmesser an
den Plus- und Minuspol der Batterie anzuschließen. Eine vollständig geladene Batterie zeigt eine
Spannung von 13,8V, wobei eine Spannung von 10,8V oder niedriger das System nicht mit Strom
versorgen kann. Ist die Spannung zu gering oder nicht messbar, ersetzen Sie die Batterie durch
eine neue (falls vorhanden) oder laden Sie die Batterie (nur Akku) über einen Zeitraum von 12
bis 14 Stunden wieder auf und versuchen Sie es erneut.
Falls die Batteriespannung 12V nicht übersteigt, sollte die Batterie ersetzt werden.
Batterien sind durch Sicherungen geschützt. Öffnen Sie das Batteriefach und prüfen Sie die 10-
A-Sicherung. Ist diese defekt, ersetzen Sie sie durch eine Ersatzsicherung, die Sie im Batteriefach
finden.
Ist die Batterie scheinbar in Ordnung und lässt sich das System trotzdem nicht in Betrieb nehmen,
prüfen Sie die Batterie- und Kabelverbindungen auf Schäden.

11.2 Systemkommunikation

Ist die Batterie OK und die Displayeinheit eingeschaltet, aber der GPR-Scan startet nicht, liegt
evtl. ein Kommunikationsfehler zwischen Displayeinheit und GPR-Sensor vor. Es erscheint dann
eine Fehlermeldung. Schalten Sie das System aus und trennen Sie die Batterieverbindung.
Stellen Sie sicher, dass das Display-Kabel nicht beschädigt ist, alle Kontaktstifte gerade und kein
Schmutz und keine Ablagerungen im Steckverbinder vorhanden sind. Vergewissern Sie sich,
dass alle Kabelverbindungen gut gesichert sind. Vibrationen können manchmal dazu führen, dass
sich Kabelverbindungen etwas lösen und den Kontakt verlieren, dies kann wiederum Fehler
verursachen. Lösen und Wiederanschließen des Kabels kann einen besseren Kontakt herstellen.
RD1100 Bedienungsanleitung
Fehlersuche
Grün = 20 % bis 100 %
Orange = 10 % bis 20 %
Rot = 0 % bis 10 %
