Datenerhebung

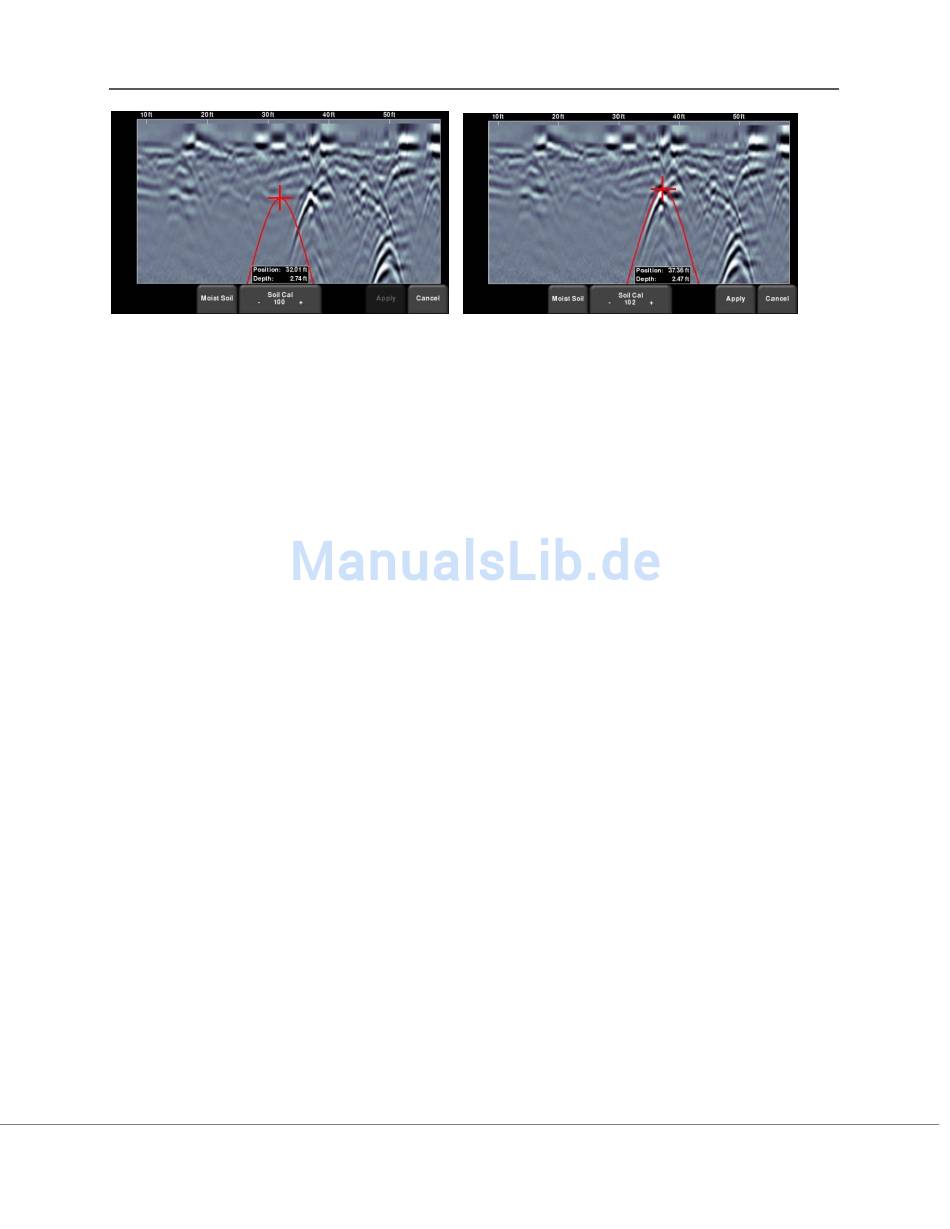

Abbildung 8-12: Drücken von Boden Cal zeigt eine rote Hyperbel an (links). Dann bewegen Sie
die Hyperbel so, dass sie über einem Hyperboloid aus dem Boden liegt und passen die Form an
(rechts)
Für beide der oben beschriebenen Szenarien gilt, sobald die rote Hyperbel positioniert ist, können
Sie die Schaltflächen + und – auf der Schaltfläche Boden Cal nutzen, um die Form zu verbreitern
oder zu verengen. Sobald die Form, abgestimmt ist (Abbildung 8-11 und rechtes Bild in Abbildung
8-12), haben Sie die korrekte Boden-Cal und die gemessenen Tiefen sind am akkuratesten.
Drücken Sie auf Anwenden, um diesen Wert verwenden.
Wenn Sie einen Boden-Cal-Wert nahe 300 erhalten, kann dies eine Luftwelle sein (Abschnitt 7.5)
und Sie sollten auf einen anderen Hyperboloid aus dem Boden kalibrieren.
Pause-Taste
Die Pause-Schaltfläche ermöglicht Ihnen, die Datenerfassung vorübergehend zu unterbrechen
und wiederaufzunehmen, ohne die Daten vom Bildschirm zu löschen. Dies kann hilfreich sein,
wenn Sie eine Serie an parallelen Linien über einem Ziel erfassen und alle Überfahrten zum
Vergleich am Bildschirm anzeigen möchten.
Sobald Sie einige Daten sammeln, drücken Sie Pause. Sie können den RD1100 nun bewegen,
ohne dass die Daten am Bildschirm laufen. Wenn Sie bereit sind, die Datenerfassung
wiederaufzunehmen, drücken Sie Start. Sie sehen eine dicke rote vertikale Linie, die der Position
entspricht, als Sie die Pause-Taste gedrückt und dann neu gestartet haben (Abbildung 8-13).
RD1100 Bedienungsanleitung
44
© Radiodetection 2016
