Datenerhebung

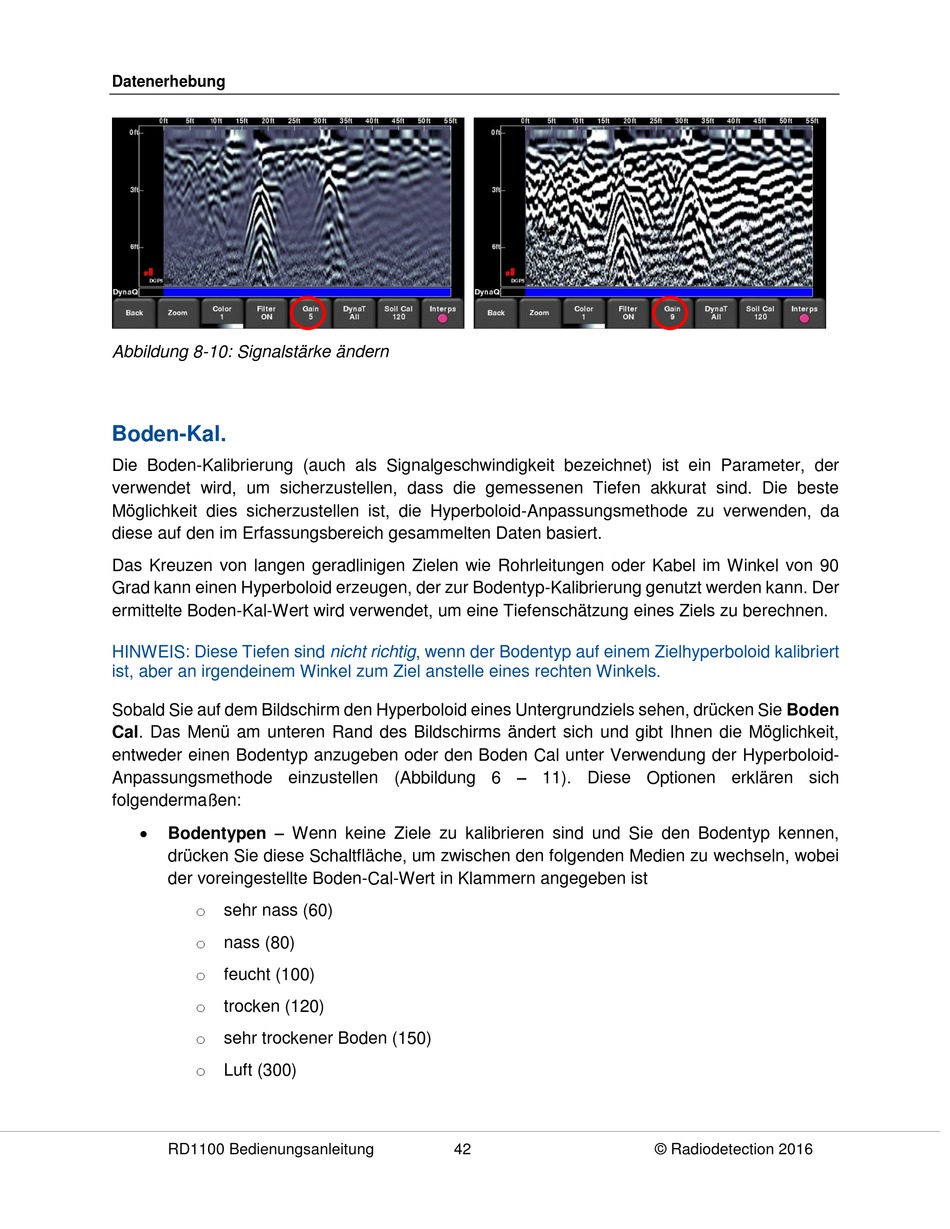

Abbildung 8-10: Signalstärke ändern
Boden-Kal.
Die Boden-Kalibrierung (auch als Signalgeschwindigkeit bezeichnet) ist ein Parameter, der
verwendet wird, um sicherzustellen, dass die gemessenen Tiefen akkurat sind. Die beste
Möglichkeit dies sicherzustellen ist, die Hyperboloid-Anpassungsmethode zu verwenden, da
diese auf den im Erfassungsbereich gesammelten Daten basiert.
Das Kreuzen von langen geradlinigen Zielen wie Rohrleitungen oder Kabel im Winkel von 90
Grad kann einen Hyperboloid erzeugen, der zur Bodentyp-Kalibrierung genutzt werden kann. Der
ermittelte Boden-Kal-Wert wird verwendet, um eine Tiefenschätzung eines Ziels zu berechnen.
HINWEIS: Diese Tiefen sind nicht richtig, wenn der Bodentyp auf einem Zielhyperboloid kalibriert
ist, aber an irgendeinem Winkel zum Ziel anstelle eines rechten Winkels.
Sobald Sie auf dem Bildschirm den Hyperboloid eines Untergrundziels sehen, drücken Sie Boden
Cal. Das Menü am unteren Rand des Bildschirms ändert sich und gibt Ihnen die Möglichkeit,
entweder einen Bodentyp anzugeben oder den Boden Cal unter Verwendung der Hyperboloid-
Anpassungsmethode einzustellen (Abbildung 6 – 11). Diese Optionen erklären sich
folgendermaßen:
Bodentypen – Wenn keine Ziele zu kalibrieren sind und Sie den Bodentyp kennen,
drücken Sie diese Schaltfläche, um zwischen den folgenden Medien zu wechseln, wobei
der voreingestellte Boden-Cal-Wert in Klammern angegeben ist
o sehr nass (60)
o nass (80)
o feucht (100)
o trocken (120)
o sehr trockener Boden (150)
o Luft (300)
RD1100 Bedienungsanleitung
42
© Radiodetection 2016
