Datenerhebung
Abschnitt - 8 Datenerhebung
GPR-Daten werden entlang einer geraden Linie erfasst und ermöglichen dem Bediener, sie als
Querschnitts-Abbildung auszulesen. Der Bediener kann ein Ereignis orten, durch einfaches
Zurücksetzen sichern und die Lage des Objekts auf dem Boden markieren. Der Bediener kann
die Einstellung der Oberflächeneigenschaften identifizieren, auf Linearität prüfen und exakte
Tiefenmessungen erhalten.
Vom Hauptbildschirm aus drücken Sie die Taste Start; Sie sehen den in Abbildung 8-1
abgebildeten Bildschirm.

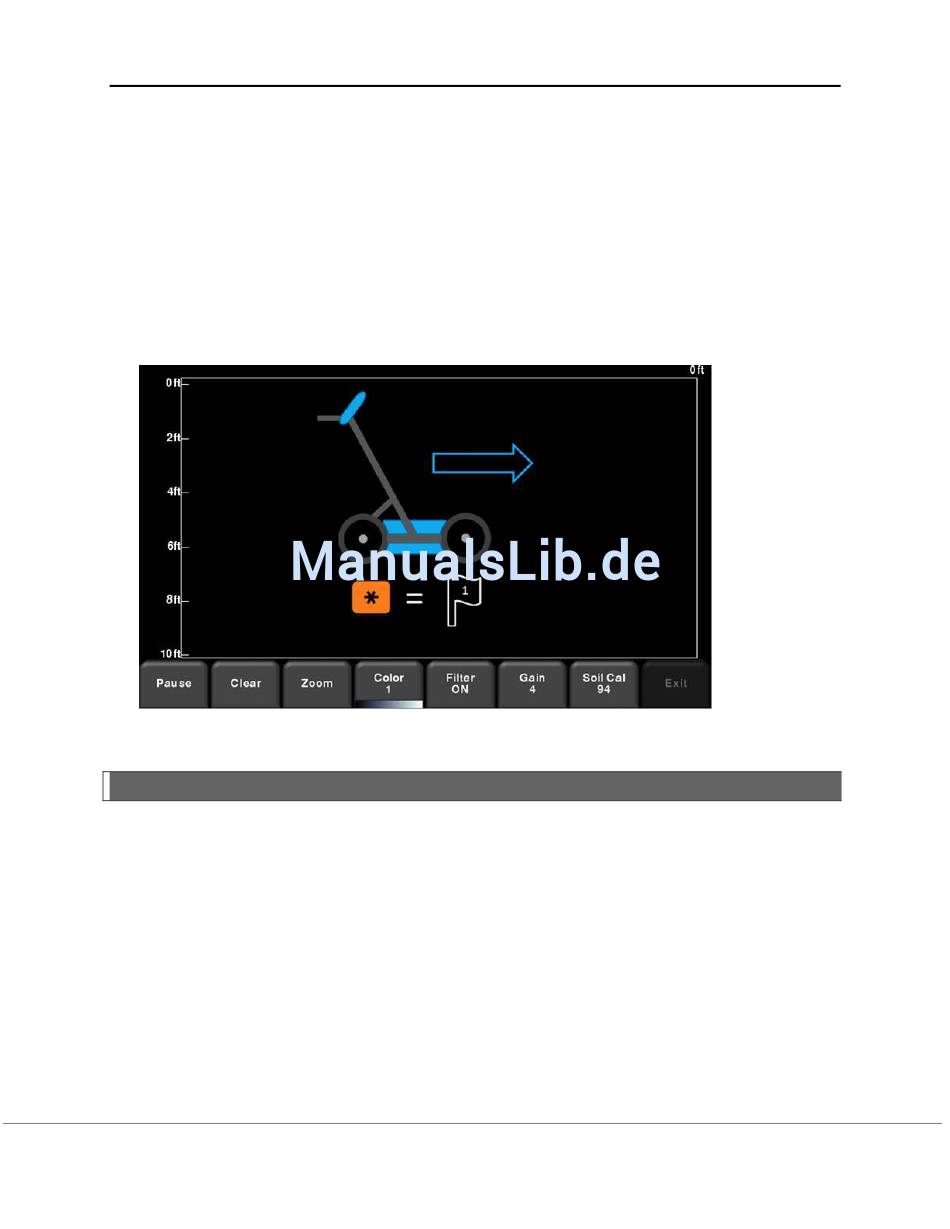

Abbildung 8-1: Bildschirm der Datenerfassung
8.1 Daten erfassen
Sobald Sie diesen Bildschirm sehen, ist das System bereit zur Datenerfassung. Soweit das
System entlang einer geraden Linie vorwärts geführt wird, laufen die gesammelten GPR-Daten
von rechts nach links über den Bildschirm (Abbildung 8-2).
Die Tiefenskala seitlich der GPR-Linie und die Positionsskala oberhalb des Bilds erscheinen in
metrischen oder US-Standard Maßeinheiten, je nach Einstellung im Menü „Voreinstellungen"
(Abschnitt 6.1).
Wenn Schaltflächen automatisch verbergen auf ON gestellt ist (Abschnitt 6.1), verschwindet
das Menü unten am Bildschirm, sobald Sie mit der Erfassung neuer Daten beginnen, somit wird
der Anzeigebereich des Displays maximiert. Sobald der Bediener anhält, zurücksetzt oder eine
Taste auf dem Tastenfeld drückt, wird das Menü erneut angezeigt.
© Radiodetection 2016
33
RD1100 Bedienungsanleitung
