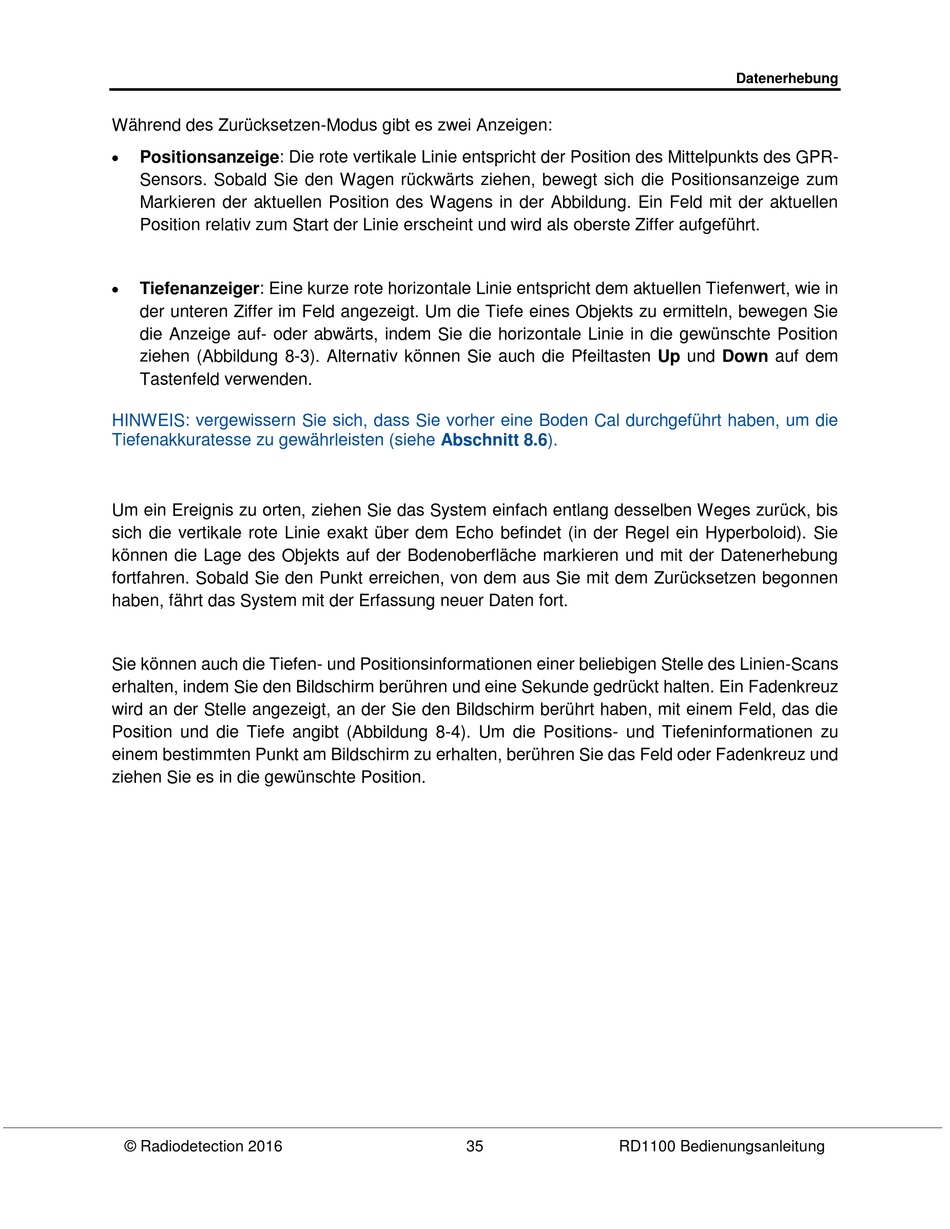

Während des Zurücksetzen-Modus gibt es zwei Anzeigen:
Positionsanzeige: Die rote vertikale Linie entspricht der Position des Mittelpunkts des GPR-
Sensors. Sobald Sie den Wagen rückwärts ziehen, bewegt sich die Positionsanzeige zum
Markieren der aktuellen Position des Wagens in der Abbildung. Ein Feld mit der aktuellen
Position relativ zum Start der Linie erscheint und wird als oberste Ziffer aufgeführt.
Tiefenanzeiger: Eine kurze rote horizontale Linie entspricht dem aktuellen Tiefenwert, wie in
der unteren Ziffer im Feld angezeigt. Um die Tiefe eines Objekts zu ermitteln, bewegen Sie
die Anzeige auf- oder abwärts, indem Sie die horizontale Linie in die gewünschte Position
ziehen (Abbildung 8-3). Alternativ können Sie auch die Pfeiltasten Up und Down auf dem
Tastenfeld verwenden.
HINWEIS: vergewissern Sie sich, dass Sie vorher eine Boden Cal durchgeführt haben, um die
Tiefenakkuratesse zu gewährleisten (siehe Abschnitt 8.6).
Um ein Ereignis zu orten, ziehen Sie das System einfach entlang desselben Weges zurück, bis
sich die vertikale rote Linie exakt über dem Echo befindet (in der Regel ein Hyperboloid). Sie
können die Lage des Objekts auf der Bodenoberfläche markieren und mit der Datenerhebung
fortfahren. Sobald Sie den Punkt erreichen, von dem aus Sie mit dem Zurücksetzen begonnen
haben, fährt das System mit der Erfassung neuer Daten fort.
Sie können auch die Tiefen- und Positionsinformationen einer beliebigen Stelle des Linien-Scans
erhalten, indem Sie den Bildschirm berühren und eine Sekunde gedrückt halten. Ein Fadenkreuz
wird an der Stelle angezeigt, an der Sie den Bildschirm berührt haben, mit einem Feld, das die
Position und die Tiefe angibt (Abbildung 8-4). Um die Positions- und Tiefeninformationen zu
einem bestimmten Punkt am Bildschirm zu erhalten, berühren Sie das Feld oder Fadenkreuz und
ziehen Sie es in die gewünschte Position.
