Datenerhebung
Farbe
Drücken der Schaltfläche Farbe ändert die Farbpalette für GPR-Linien. Es sind 8 verschiedene
Farbpaletten möglich. Das Bild wird automatisch wieder angezeigt, wenn sich die Farbpalette
ändert. Einige beispielhafte Farbpaletten sind in Abbildung 8-8 dargestellt.

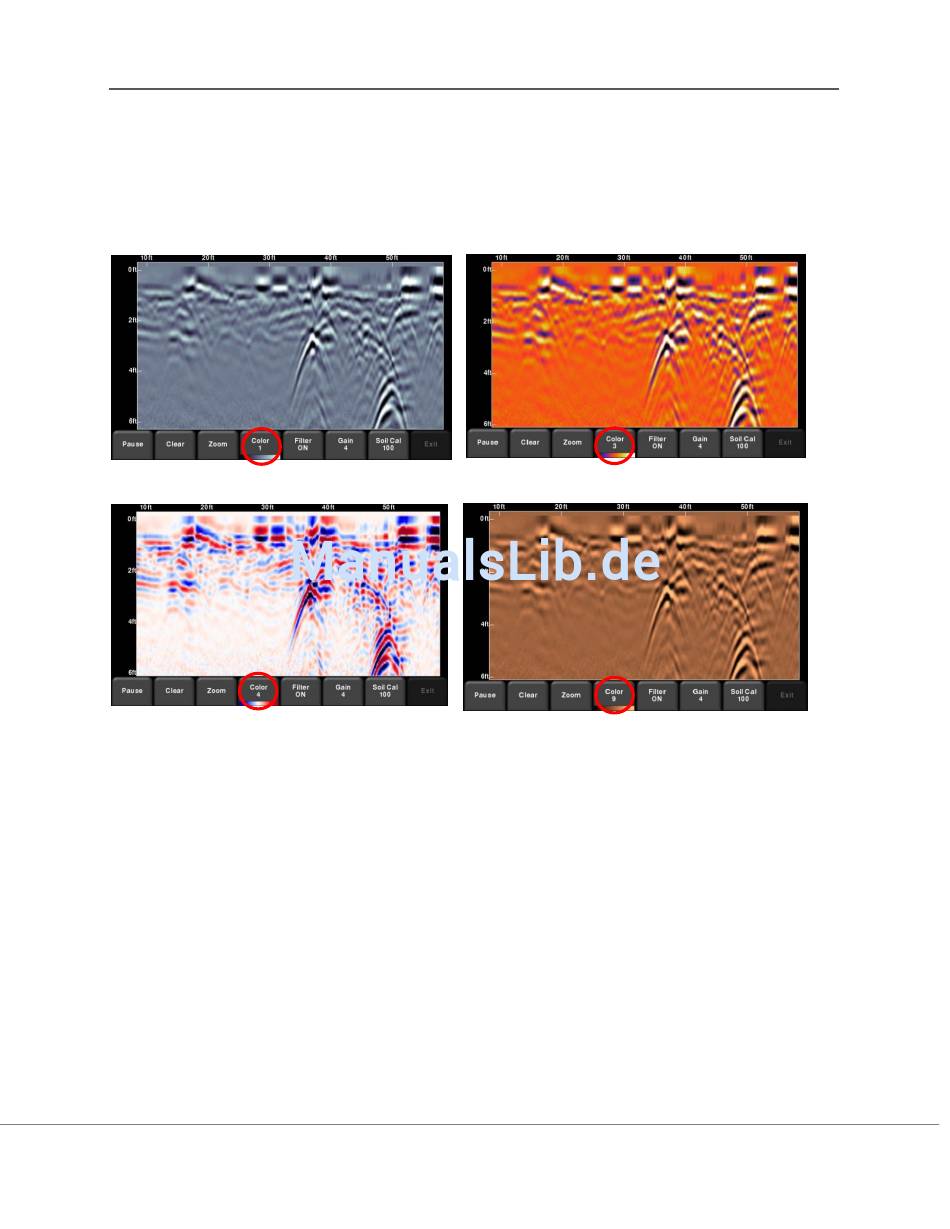

Abbildung 8-8: Änderung der Farbpaletten
Filter
Ist der Filter ON geschaltet, werden flach liegende Reflexionen aus den Daten herausgefiltert,
sodass Hyperboloide von Objekten verdeutlicht werden (Abbildung 8-9). Die Filterung hilft auch
dabei, flach liegende Leitungen zu finden, die eventuell durch starke Signale überlagert werden.
Allerdings werden auch andere flach liegende Reflexionen herausgefiltert, wie Bodenartgrenzen.
Seien Sie bei der Verwendung dieser Option vorsichtig, wenn Ihr Ziel flach liegt. Der Filter ist
standardmäßig auf ON gestellt.
RD1100 Bedienungsanleitung
40
