HINWEIS: Sie können den Luft- Wert nicht „anwenden" und akzeptieren. Diese dient nur dazu,
den Hyperboloid anzupassen, um festzustellen, ob es sich um eine Luftwelle handelt (Abschnitt
7.5)
Boden Cal – ermöglicht Ihnen, die Hyperboloid-Anpassung zu verwenden, um einen
genaueren Boden Cal zu bestimmen. Die Optionen unterscheiden sich leicht, abhängig
davon, ob Sie sich im Rückwärtsmodus befinden oder nicht.
Wenn sich die Sicherungsanzeige auf dem Bildschirm befindet, während Sie Boden Cal
drücken, wird der vertikale Positionsanzeiger angepasst, indem das RD1100 vor- und
zurückbewegt wird. Üblicherweise bewegt der Bediener das System, bis es sich über dem
entsprechenden Hyperboloid befindet.
horizontalen Scrollbalkens einstellen, indem Sie sie berühren und ziehen oder die Pfeile
aufwärts und abwärts des Tastenfelds verwenden. Bewegen Sie den Scrollbalken so,
dass er auf die Spitze des betreffenden Hyperboloids ausgerichtet wird (Abbildung 8-11).

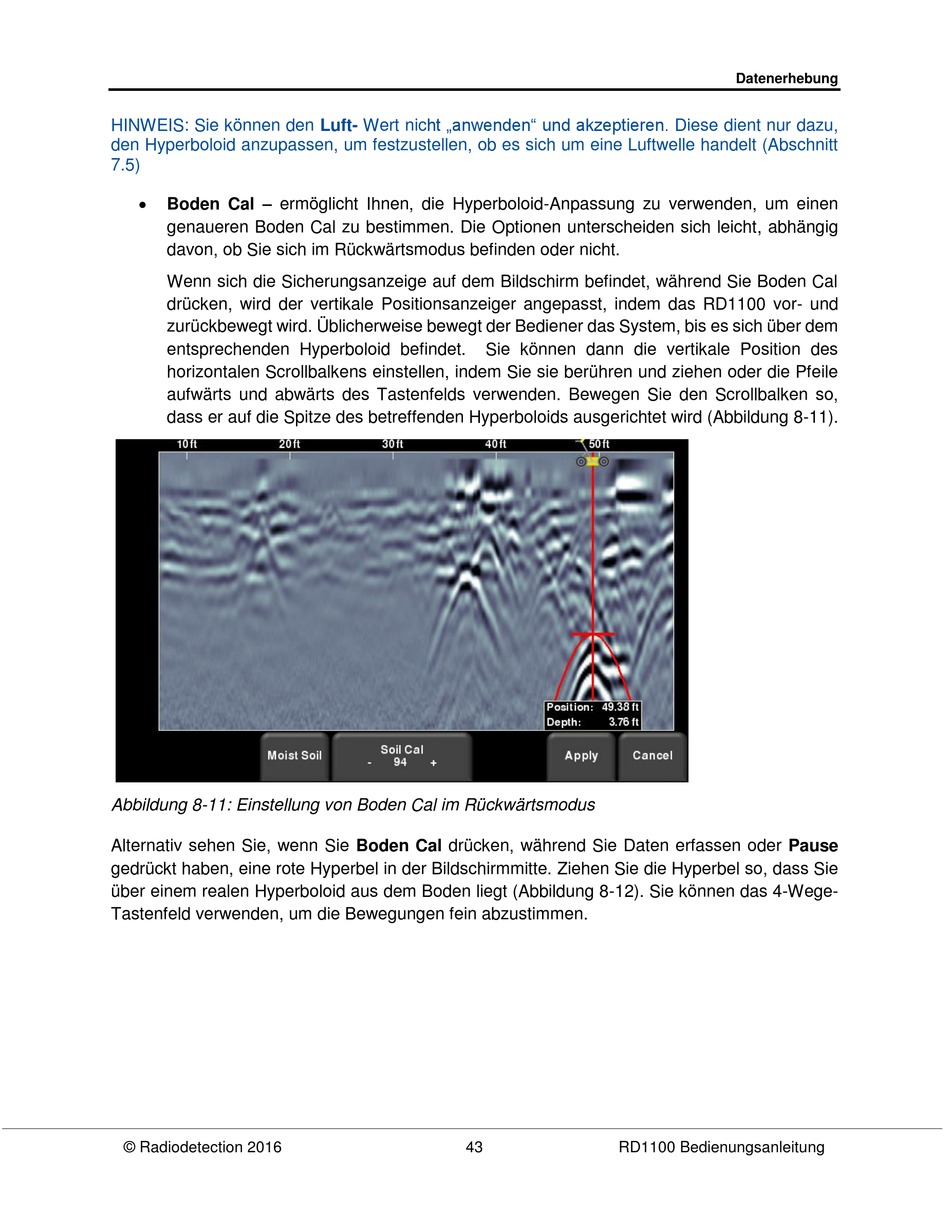

Abbildung 8-11: Einstellung von Boden Cal im Rückwärtsmodus
Alternativ sehen Sie, wenn Sie Boden Cal drücken, während Sie Daten erfassen oder Pause
gedrückt haben, eine rote Hyperbel in der Bildschirmmitte. Ziehen Sie die Hyperbel so, dass Sie
über einem realen Hyperboloid aus dem Boden liegt (Abbildung 8-12). Sie können das 4-Wege-
Tastenfeld verwenden, um die Bewegungen fein abzustimmen.
© Radiodetection 2016
Sie können dann die vertikale Position des
43
RD1100 Bedienungsanleitung
Datenerhebung
