Datenerhebung

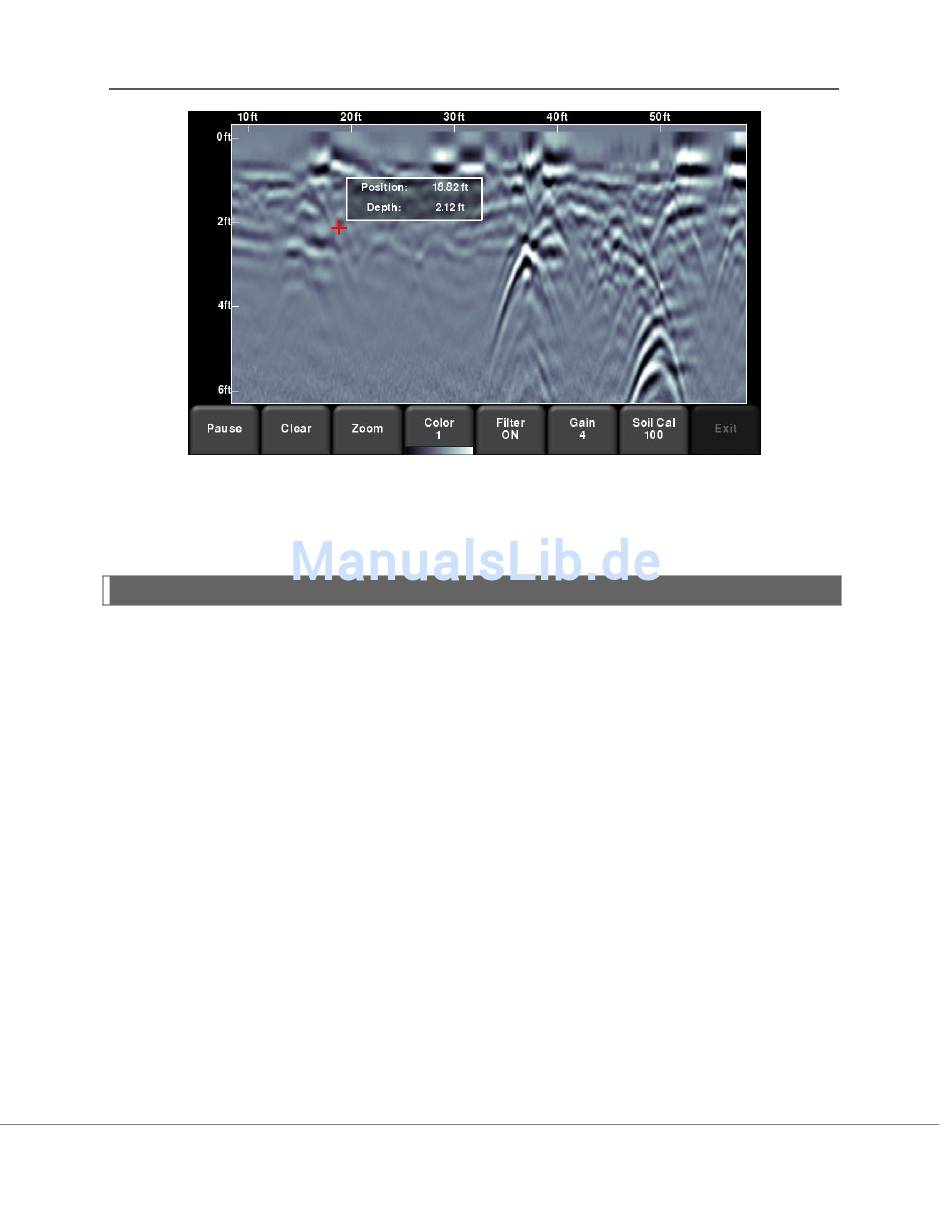

Abbildung 8-4: Bildschirm berühren, um die Tiefe und horizontale Position an einer beliebigen
Stelle zu erhalten

8.3 Flag-Markierungen

Flags werden häufig eingefügt, um bemerkenswerte Oberflächeneigenschaften, wie Masten,
Gehwege, Änderungen im Gelände etc. zu markieren. Diese Markierungen können dabei helfen,
unterirdische Ziele mit Bodeneigenschaften zu korrelieren.
Durch Drücken der Schaltfläche Sternchen auf dem Tastenfeld wird ein Flag an der aktuellen
Position gesetzt, entweder während der Vorwärts-Datenerfassung oder bei der Sicherung. Flags
werden fortlaufend nummeriert (Abbildung 8-5).
RD1100 Bedienungsanleitung
36
© Radiodetection 2016
