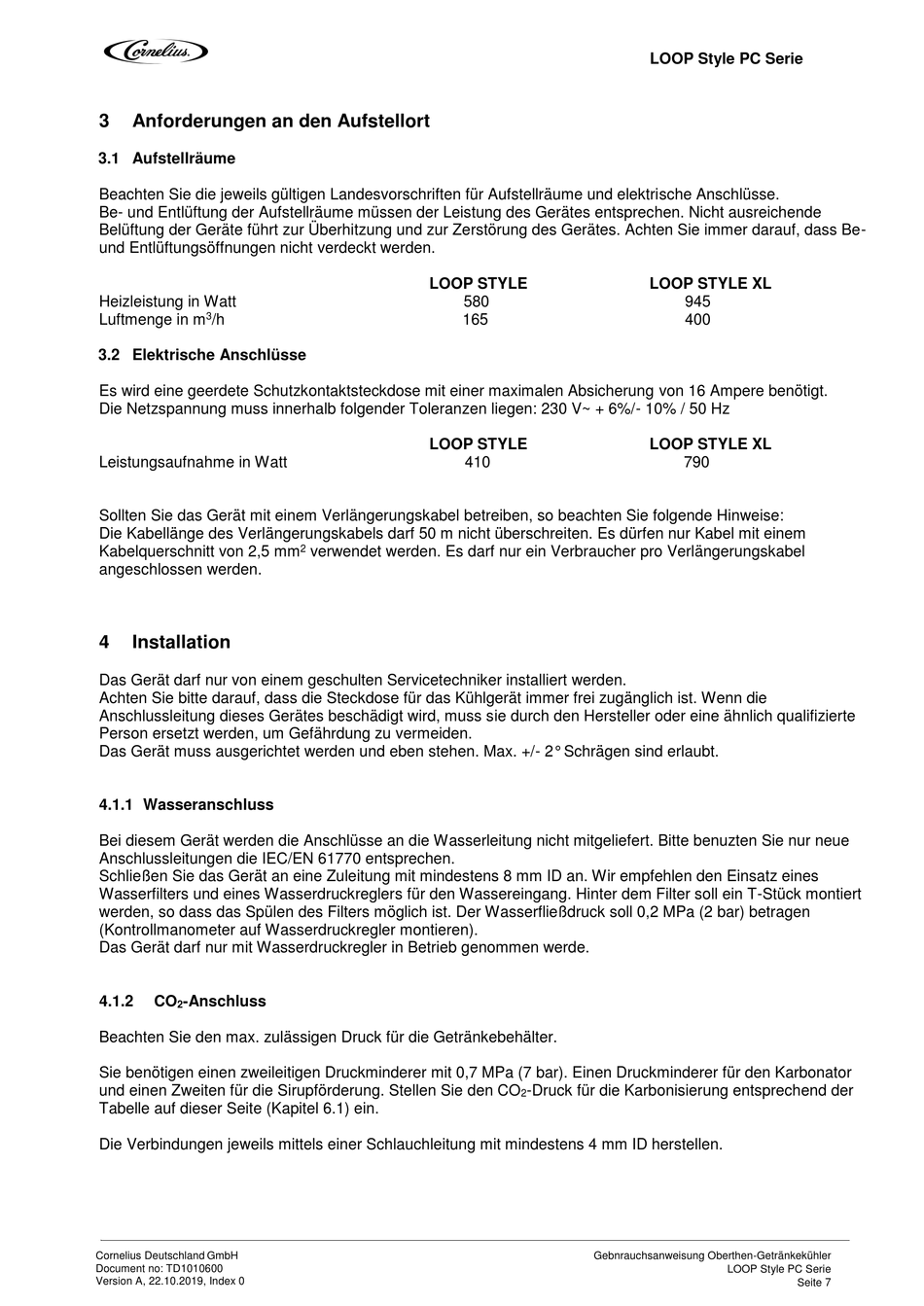

3
Anforderungen an den Aufstellort
3.1 Aufstellräume
Beachten Sie die jeweils gültigen Landesvorschriften für Aufstellräume und elektrische Anschlüsse.
Be- und Entlüftung der Aufstellräume müssen der Leistung des Gerätes entsprechen. Nicht ausreichende
Belüftung der Geräte führt zur Überhitzung und zur Zerstörung des Gerätes. Achten Sie immer darauf, dass Be-
und Entlüftungsöffnungen nicht verdeckt werden.
Heizleistung in Watt
3
Luftmenge in m
/h
3.2 Elektrische Anschlüsse
Es wird eine geerdete Schutzkontaktsteckdose mit einer maximalen Absicherung von 16 Ampere benötigt.
Die Netzspannung muss innerhalb folgender Toleranzen liegen: 230 V~ + 6%/- 10% / 50 Hz
Leistungsaufnahme in Watt
Sollten Sie das Gerät mit einem Verlängerungskabel betreiben, so beachten Sie folgende Hinweise:
Die Kabellänge des Verlängerungskabels darf 50 m nicht überschreiten. Es dürfen nur Kabel mit einem
Kabelquerschnitt von 2,5 mm
angeschlossen werden.
4
Installation
Das Gerät darf nur von einem geschulten Servicetechniker installiert werden.
Achten Sie bitte darauf, dass die Steckdose für das Kühlgerät immer frei zugänglich ist. Wenn die
Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder eine ähnlich qualifizierte
Person ersetzt werden, um Gefährdung zu vermeiden.
Das Gerät muss ausgerichtet werden und eben stehen. Max. +/- 2° Schrägen sind erlaubt.
4.1.1 Wasseranschluss
Bei diesem Gerät werden die Anschlüsse an die Wasserleitung nicht mitgeliefert. Bitte benuzten Sie nur neue
Anschlussleitungen die IEC/EN 61770 entsprechen.
Schließen Sie das Gerät an eine Zuleitung mit mindestens 8 mm ID an. Wir empfehlen den Einsatz eines
Wasserfilters und eines Wasserdruckreglers für den Wassereingang. Hinter dem Filter soll ein T-Stück montiert
werden, so dass das Spülen des Filters möglich ist. Der Wasserfließdruck soll 0,2 MPa (2 bar) betragen
(Kontrollmanometer auf Wasserdruckregler montieren).
Das Gerät darf nur mit Wasserdruckregler in Betrieb genommen werde.
4.1.2
CO
-Anschluss
2
Beachten Sie den max. zulässigen Druck für die Getränkebehälter.
Sie benötigen einen zweileitigen Druckminderer mit 0,7 MPa (7 bar). Einen Druckminderer für den Karbonator
und einen Zweiten für die Sirupförderung. Stellen Sie den CO
Tabelle auf dieser Seite (Kapitel 6.1) ein.
Die Verbindungen jeweils mittels einer Schlauchleitung mit mindestens 4 mm ID herstellen.
Cornelius Deutschland GmbH
Document no: TD1010600
Version A, 22.10.2019, Index 0
LOOP STYLE
580
165
LOOP STYLE
410
2
verwendet werden. Es darf nur ein Verbraucher pro Verlängerungskabel
LOOP Style PC Serie
LOOP STYLE XL
945
400
LOOP STYLE XL
790
-Druck für die Karbonisierung entsprechend der
2
Gebnrauchsanweisung Oberthen-Getränkekühler
LOOP Style PC Serie
Seite 7
