o Wickel sicher mit beiliegendem Kabelbinder fixieren. Achtung! Die
beiden Geberleitungen dürfen sich nicht kreuzen!
-

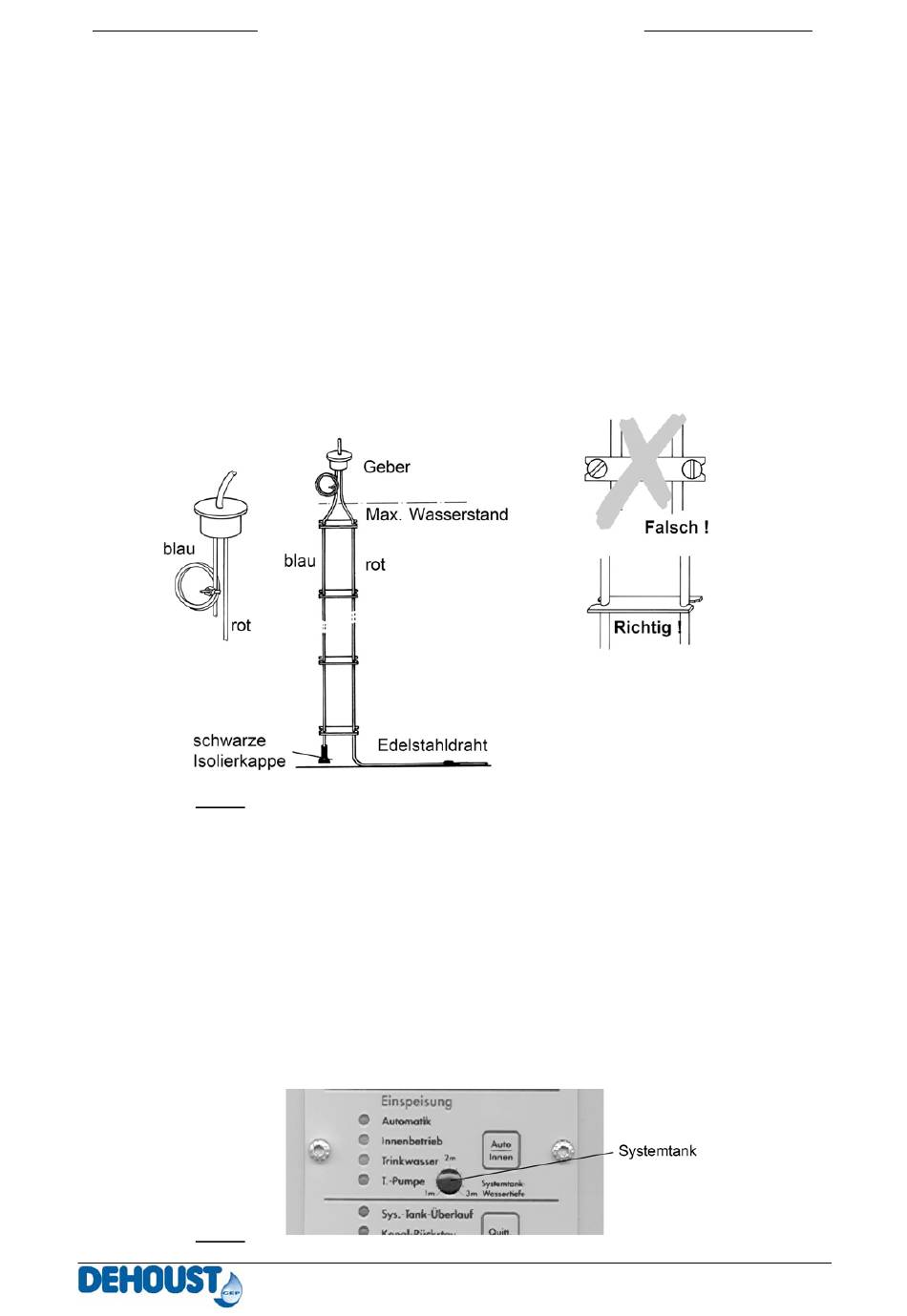

Die zehn Abstandhalter gleichmäßig auf die Sondenlänge verteilen, siehe Bild
8.
o Es dürfen keine anderen Abstandshalter verwendet werden!
o Sondenkabel vorsichtig in die Nuten drücken!
o Die Kabel dürfen nicht verdrillt sein!
-
Die maximale Wassertiefe im Systemtank HST messen.
o Vom Boden bis Unterkante des Überlaufsiphons vom Systemtank.
(Notwendig für späteres Einstellen der Wassertiefe an der RM7-
Steuerung.)
-
Die Kabel vorsichtig durch den Gewindeanschluss in den Tank einführen.
o Beide Kabel hängen jetzt parallel und senkrecht zu Boden.
-
Geber mit Überwurfmutter am Tank fixieren.
Bild 8
Kalibrierung System-Tank Sensor
Der Hauptschalter der RM7-Steuerung ist in der AUS-Stellung.
-
• An den Kalibrierschrauben des Kontrollelements, die Tiefe des Systemtanks
AQF einstellen, siehe Bild 9.
Hierzu:
1) Stopfen vorsichtig entfernen und aufbewahren.
2) Mit beiliegendem Schlitzschraubendreher die jeweils vorher gemessene
maximale Wassertiefe einstellen.
3) Stopfen als Schutz wieder befestigen.
Bild 9
Regenmanager
DEHOUST GmbH – Bereich GEP
Wecostraße 7-11 * 53783 Eitorf
®
RM7-AQF
Stand: Okt. 2012
Seite 10
