F

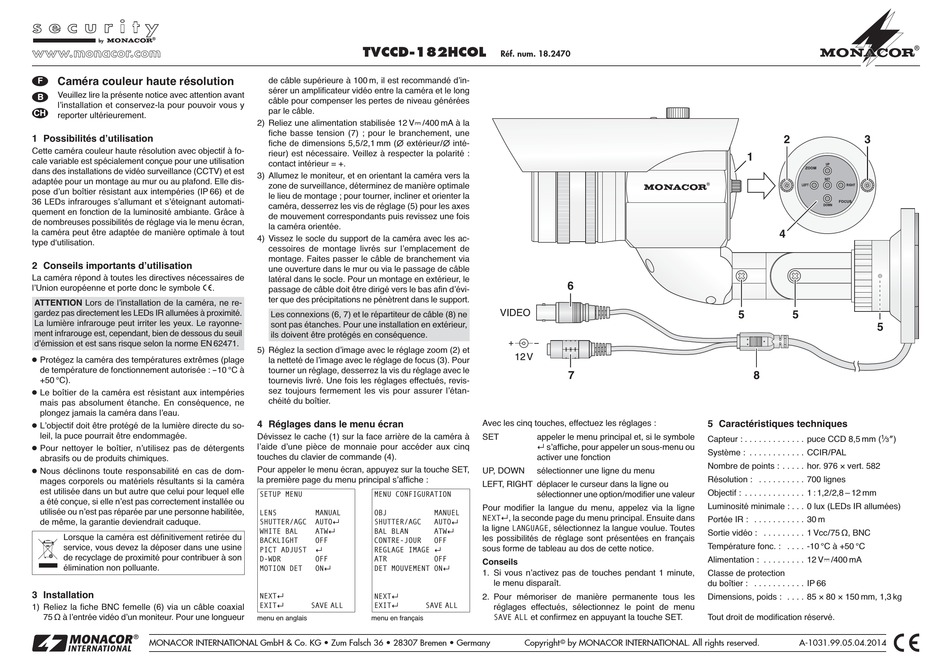

Caméra couleur haute résolution
Veuillez lire la présente notice avec attention avant
B
lʼinstallation et conservez-la pour pouvoir vous y
CH
reporter ultérieurement.
1 Possibilités dʼutilisation
Cette caméra couleur haute résolution avec objectif à fo-
cale variable est spécialement conçue pour une utilisation
dans des installations de vidéo surveillance (CCTV) et est
adaptée pour un montage au mur ou au plafond. Elle dis-
pose dʼun boîtier résistant aux intempéries (IP 66) et de
36 LEDs infrarouges sʼallumant et sʼéteignant automati-
quement en fonction de la luminosité ambiante. Grâce à
de nombreuses possibilités de réglage via le menu écran,
la caméra peut être adaptée de manière optimale à tout
type dʻutilisation.
2 Conseils importants dʼutilisation
La caméra répond à toutes les directives nécessaires de
lʼUnion européenne et porte donc le symbole
ATTENTION Lors de lʼinstallation de la caméra, ne re-
gardez pas directement les LEDs IR allumées à proximité.
La lumière infrarouge peut irriter les yeux. Le rayonne-
ment infrarouge est, cependant, bien de dessous du seuil
dʼémission et est sans risque selon la norme EN 62471.
G
Protégez la caméra des températures extrêmes (plage
de température de fonctionnement autorisée : -10 °C à
+50 °C).
G
Le boîtier de la caméra est résistant aux intempéries
mais pas absolument étanche. En conséquence, ne
plongez jamais la caméra dans lʼeau.
G
Lʼobjectif doit être protégé de la lumière directe du so-
leil, la puce pourrait être endommagée.
G
Pour nettoyer le boîtier, nʼutilisez pas de détergents
abrasifs ou de produits chimiques.
G
Nous déclinons toute responsabilité en cas de dom-
mages corporels ou matériels résultants si la caméra
est utilisée dans un but autre que celui pour lequel elle
a été conçue, si elle nʼest pas correctement installée ou
utilisée ou nʼest pas réparée par une personne habilitée,
de même, la garantie deviendrait caduque.
Lorsque la caméra est définitivement retirée du
service, vous devez la déposer dans une usine
de recyclage de proximité pour contribuer à son
élimination non polluante.
3 Installation
1) Reliez la fiche BNC femelle (6) via un câble coaxial
75 Ω à lʼentrée vidéo dʼun moniteur. Pour une longueur
®
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
TVCCD-182HCOL
de câble supérieure à 100 m, il est recommandé dʼin-
sérer un amplificateur vidéo entre la caméra et le long
câble pour compenser les pertes de niveau générées
par le câble.
2) Reliez une alimentation stabilisée 12 V / 400 mA à la
fiche basse tension (7) ; pour le branchement, une
fiche de dimensions 5,5 / 2,1 mm (∅ extérieur / ∅ inté-
rieur) est nécessaire. Veillez à respecter la polarité :
contact intérieur = +.
3) Allumez le moniteur, et en orientant la caméra vers la
zone de surveillance, déterminez de manière optimale
le lieu de montage ; pour tourner, incliner et orienter la
caméra, desserrez les vis de réglage (5) pour les axes
de mouvement correspondants puis revissez une fois
la caméra orientée.
4) Vissez le socle du support de la caméra avec les ac-
cessoires de montage livrés sur lʼemplacement de
montage. Faites passer le câble de branchement via
une ouverture dans le mur ou via le passage de câble
latéral dans le socle. Pour un montage en extérieur, le
.
passage de câble doit être dirigé vers le bas afin dʼévi-
ter que des précipitations ne pénètrent dans le support.
Les connexions (6, 7) et le répartiteur de câble (8) ne
sont pas étanches. Pour une installation en extérieur,
ils doivent être protégés en conséquence.
5) Réglez la section dʼimage avec le réglage zoom (2) et
la netteté de lʼimage avec le réglage de focus (3). Pour
tourner un réglage, desserrez la vis du réglage avec le
tournevis livré. Une fois les réglages effectués, revis-
sez toujours fermement les vis pour assurer lʼétan-
chéité du boîtier.
4 Réglages dans le menu écran
Dévissez le cache (1) sur la face arrière de la caméra à
lʼaide dʼune pièce de monnaie pour accéder aux cinq
touches du clavier de commande (4).
Pour appeler le menu écran, appuyez sur la touche SET,
la première page du menu principal sʼaffiche :
SETUP MENU
MENU CONFIGURATION
LENS
MANUAL
OBJ
SHUTTER/AGC
AUTO ↵
SHUTTER/AGC
WHITE BAL
ATW ↵
BAL BLAN
BACKLIGHT
OFF
CONTRE-JOUR
PICT ADJUST
REGLAGE IMAGE ↵
D-WDR
OFF
ATR
MOTION DET
ON ↵
DET MOUVEMENT ON ↵
NEXT ↵
NEXT ↵
EXIT ↵
SAVE ALL
EXIT ↵
menu en anglais
menu en français
Réf. num. 18.2470
6
7
Avec les cinq touches, effectuez les réglages :
SET
appeler le menu principal et, si le symbole
↵ sʼaffiche, pour appeler un sous-menu ou
activer une fonction
UP, DOWN
sélectionner une ligne du menu
LEFT, RIGHT déplacer le curseur dans la ligne ou
sélectionner une option/modifier une valeur
Pour modifier la langue du menu, appelez via la ligne
MANUEL
NEXT ↵ , la seconde page du menu principal. Ensuite dans
AUTO ↵
la ligne LANGUAGE, sélectionnez la langue voulue. Toutes
ATW ↵
OFF
les possibilités de réglage sont présentées en français
sous forme de tableau au dos de cette notice.
OFF
Conseils
1. Si vous nʼactivez pas de touches pendant 1 minute,
le menu disparaît.
2. Pour mémoriser de manière permanente tous les
SAVE ALL
réglages effectués, sélectionnez le point de menu
SAVE ALL et confirmez en appuyant la touche SET.
Copyright
©
by MONACOR INTERNATIONAL. All rights reserved.
2
3
1
4
5
5
5
8
5 Caractéristiques techniques
1
Capteur : . . . . . . . . . . . . . puce CCD 8,5 mm (
3
Système : . . . . . . . . . . . . CCIR / PAL
Nombre de points : . . . . . hor. 976 × vert. 582
Résolution : . . . . . . . . . . 700 lignes
Objectif : . . . . . . . . . . . . . 1 : 1,2/2,8 – 12 mm
Luminosité minimale : . . . 0 lux (LEDs IR allumées)
Portée IR : . . . . . . . . . . . 30 m
Sortie vidéo : . . . . . . . . . 1 Vcc / 75 Ω, BNC
Température fonc. : . . . . -10 °C à +50 °C
Alimentation : . . . . . . . . . 12 V /400 mA
Classe de protection
du boîtier : . . . . . . . . . . . IP 66
Dimensions, poids : . . . . 85 × 80 × 150 mm, 1,3 kg
Tout droit de modification réservé.
A-1031.99.05.04.2014
")
