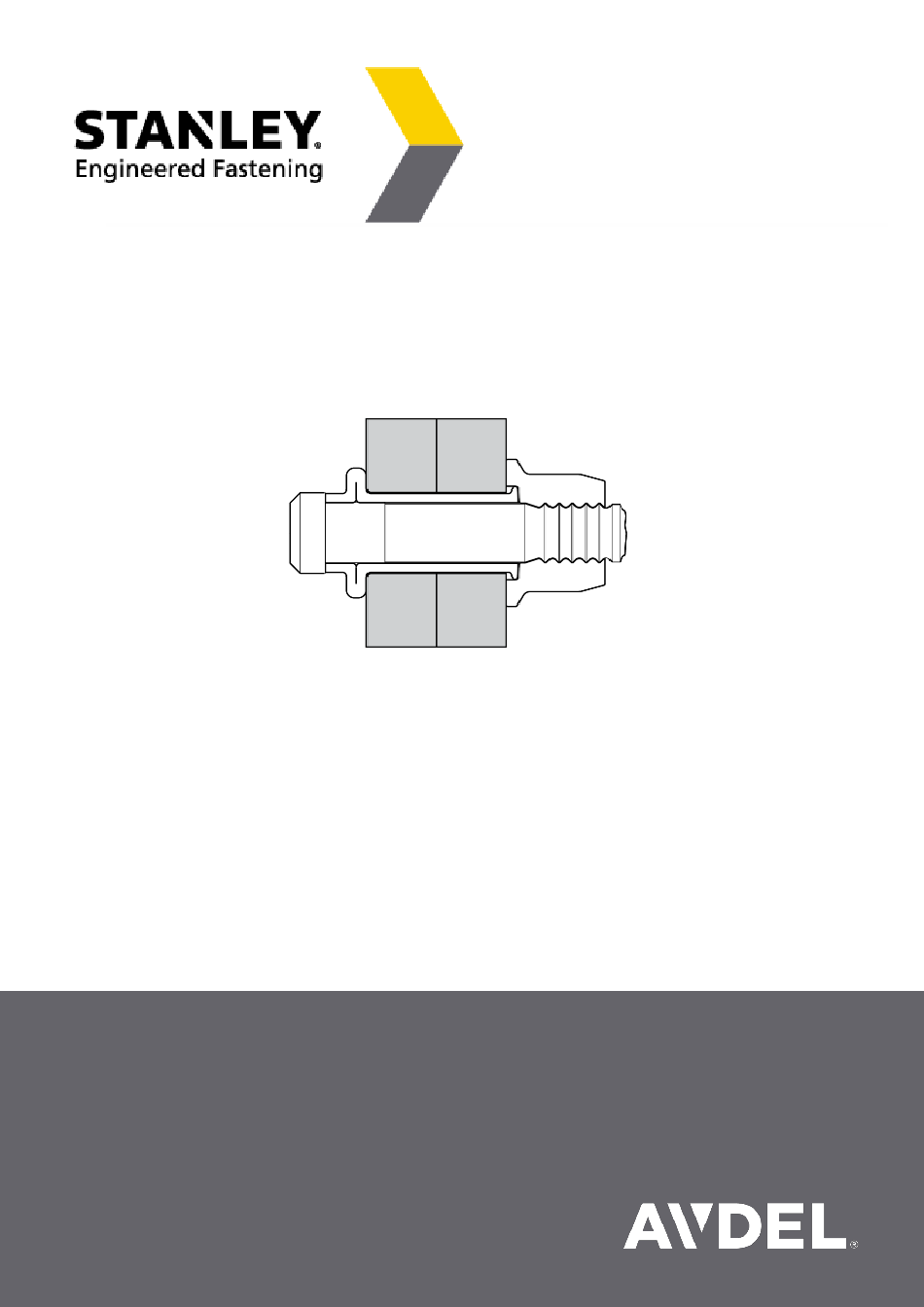

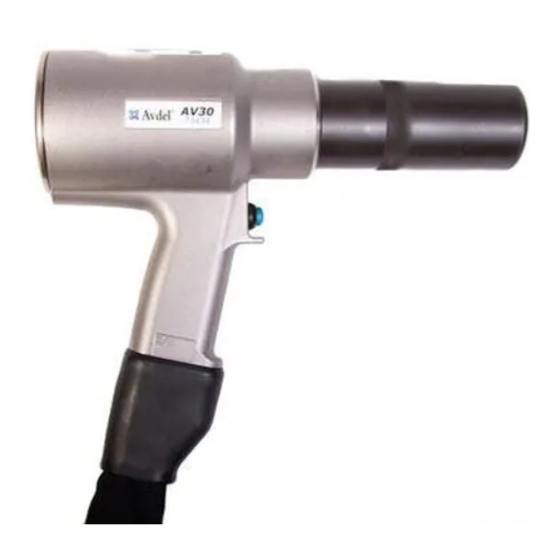

- Seite 1 Anleitung für Avbolt® - Aufsätze Avbolt ® 07267, 07287, 73200, AV™5, AV™10, AV™15 und AV™30 werkzeuge...
- Seite 2 Genehmigung von STANLEY Engineered Fastening vorliegt. Die bereitgestellten Informationen basieren auf den Daten, die zum Zeitpunkt der Einführung dieses Produkts bekannt sind. STANLEY Engineered Fastening verfolgt eine Politik der ständigen Produktverbesserung und somit können die Produkte Änderungen unterliegen.
- Seite 3 SICHERHEITSVORSCHRIFTEN Bei der Verwendung dieses technischen Datenblattes sind die Sicherheitsvorschriften und Anweisungen, die in den Betriebsanleitungen für 07267, 07287, 73200, AV™5, AV™10, AV™15 und AV™30 enthalten sind, bei der Montage oder beim Einsatz der Avbolt -Aufsätze und -Handwerkzeuge zu beachten. ®...
- Seite 4 VERWENDUNGSZWECK Tabelle 1b: Artikelnummern für Aufsätze und Mundstücke AVBOLT® AUFSATZ SPANNBACKEN GRUNDGERÄT GRÖSSE ART.-NR. ART.-NR. SIEHE SEITE. SIEHE SEITE. MODELL ART.-NR. AV™30 73434-02000 73412-03600 73412-03603 AVLOCK T30 & T40 1/2" 73412-03700 73412-03603 HUCK ® 2620 21001-016xx 73432-03100 73432-03103 AV™15 73432-02000 73433-03100 73412-03603 AV™15...
- Seite 5 3/16” AVBOLT -AUFSÄTZE - 07220-08100 UND 07220-08200 ® WICHTIG Die Druckluftversorgung muss während der Montage oder Demontage von Aufsätzen abgetrennt werden. AUFSATZ AUFSATZ für Werkzeug Avdel 07267, 07287, für Werkzeug Huck ® ® 73200 Art.-Nr. 07220-08200 Art.-Nr. 07220-08100 POS. BENENNUNG ART.-NR.
- Seite 6 3/16” AVBOLT -AUFSÄTZE - 07220-08100 UND 07220-08200 ® MONTAGEINSTRUKTIONEN Das Werkzug nach unten halten, dabei die zusammengebaute Hülse vollständig auf den Kopfkolben des • Werkzeugs schrauben und mit einem geeigneten Schraubenschlüssel festziehen. Werkzeug 07267, 7287, 73200: Amboss 1 auf Hülse 2 und auf das Werkzeug aufsetzen und dabei darauf achten, dass die Laschen am •...
- Seite 7 1/4” AVBOLT -AUFSÄTZE - 07220-07500 UND 07220-07600 ® WICHTIG Die Druckluftversorgung muss während der Montage oder Demontage von Aufsätzen abgetrennt werden AUFSATZ AUFSATZ für Werkzeug Avdel 07287, 73200, für Werkzeug Huck 256 tool ® ® Art.-Nr. 07220-07600 Art.-Nr. 07220-07500 POS. BENENNUNG ART.-NR.
- Seite 8 1/4” AVBOLT -AUFSÄTZE - 07220-07500 UND 07220-07600 ® MONTAGEINSTRUKTIONEN Das Werkzug nach unten halten, dabei die zusammengebaute Hülse vollständig auf den Kopfkolben des • Werkzeugs schrauben und mit einem geeigneten Schraubenschlüssel festziehen. Werkzeug 07287, 73200, AV Amboss 1 auf Hülse 2 und auf das Werkzeug aufsetzen und dabei darauf achten, dass die Laschen am •...
- Seite 9 5/16” AVBOLT -AUFSÄTZE – 07220-07700 UND 07220-07800 ® WICHTIG Die Druckluftversorgung muss während der Montage oder Demontage von Aufsätzen abgetrennt werden. AUFSATZ AUFSATZ für Werkzeug Avdel 07287, AV für Werkzeug Huck ® ® Art.-Nr. 07220-07700 Art.-Nr. 07220-07800 POS. BENENNUNG ART.-NR. POS.
- Seite 10 5/16” AVBOLT -AUFSÄTZE – 07220-07700 UND 07220-07800 ® MONTAGEINSTRUKTIONEN Das Reduzierstück um 90° drehen. Dann den Ring am Kopfstück drehen, bis er an seiner Position in den • Schlitzen des Kopfstücks einrastet. Werkzeug Huck® 256: Spannbacken 3 leicht mit Molylithiumfett einschmieren. •...
- Seite 11 5/16” AVBOLT -AUFSÄTZE – 73411-03300, 73411-03400 UND 73430-03300 ® WICHTIG Die Druckluftversorgung muss während der Montage oder Demontage von Aufsätzen AUFSATZ AUFSATZ AUFSATZ für Werkzeug Avlock T10 für Werkzeug Avdel AV™10 für Werkzeug Huck 2600 ® ® Art.-Nr. 73411-03300 Art.-Nr. 73430-03300 Art.-Nr.
- Seite 12 5/16” AVBOLT -AUFSÄTZE – 73411-03300, 73411-03400 UND 73430-03300 ® MONTAGEINSTRUKTIONEN Das Werkzeug nach unten halten, die montierte Hülse so weit auf die Kolbenstange schrauben, bis sie • mit dem Ende des Hülsenhalters bündig abschließt. Hülsensperre 7 in Hülse 2 einsetzen. Hülse 2 auf der Kolbenstange in beide Richtungen drehen, bis •...
- Seite 13 3/8” AVBOLT -AUFSÄTZE – 73411-03200, 73411-03500 UND 73430-03200 ® WICHTIG Die Druckluftversorgung muss während der Montage oder Demontage von Aufsätzen AUFSATZ AUFSATZ AUFSATZ für Werkzeug Avlock T10 für Werkzeug Huck 2600 für Werkzeug Avdel AV™10 ® ® Art.-Nr. 73411-03200 Art.-Nr. 73411-03500 Art.-Nr.
- Seite 14 3/8” AVBOLT -AUFSÄTZE – 73411-03200, 73411-03500 UND 73430-03200 ® MONTAGEINSTRUKTIONEN Das Werkzeug nach unten halten, die montierte Hülse so weit auf die Kolbenstange schrauben, bis sie • mit dem Ende des Hülsenhalters bündig abschließt. Hülsensperre 7 in Hülse 2 einsetzen. Hülse 2 auf der Kolbenstange in beide Richtungen drehen, bis •...
- Seite 15 1/2” AVBOLT -AUFSÄTZE – 73412-03600 UND 73433-03100 ® WICHTIG Die Druckluftversorgung muss während der Montage oder Demontage von Aufsätzen AUFSATZ AUFSATZ für Werkzeug Avdel für Werkzeug Avdel ® ™ ® ™ Part No. 73412-03600 Part No. 73433-03100 POS. BENENNUNG ART.-NR. POS.
- Seite 16 1/2” AVBOLT -AUFSÄTZE – 73412-03600 UND 73433-03100 ® MONTAGEINSTRUKTIONEN Hülse 2 auf der Kolbenstange in beide Richtungen drehen, bis Hülsensperre 7 in der nächsten Nut des • Hülsenadapter einrastet. Die Hülsensperre 7 sollte mit der Außenseite der Hülse 2 bündig abschließen. Die Innensechskantschraube 10 anziehen, um die Anordnung in Position zu verriegein.
- Seite 17 1/2” AVBOLT -AUFSÄTZE – 73412-03700 UND 73412-04600 ® WICHTIG Die Druckluftversorgung muss während der Montage oder Demontage von Aufsätzen AUFSATZ AUFSATZ für Werkzeug Huck 2620 für Werkzeug Huck 2620 ® ® Art.-Nr. 73412-03700 Art.-Nr. 73412-04600 POS. BENENNUNG ART.-NR. POS. BENENNUNG ART.-NR.
- Seite 18 1/2” AVBOLT -AUFSÄTZE – 73412-03700 UND 73412-04600 ® Amboss 1 über die Hülse 2 schieben, die Split-Ringe über dem Amboss 1 anbringen und mit dem • Haltering befestigen. (Hinweis: Die Split-Ringe und er Haltering sind Teil des Huck ® Grundgerätes). WARTUNGSANWEISUNGEN Aufsätze sollten in wöchentlichem Abstand gewartet werden.
- Seite 19 1/2” AVBOLT -AUFSATZ – 73432-03100 FÜR AVDEL AV™15 ® ® WICHTIG Die Druckluftversorgung muss während der Montage oder Demontage von Aufsätzen AUFSATZ für Werkzeug Avdel AV™15 ® Art.-Nr. 73432-03100 POS. BENENNUNG ART.-NR. AMBOSS 73432-03101 HÜLSE 73432-03102 SPANNBACKEN 73432-03103 LEITBACKE 73412-03604 FÜHRUNG 73432-03104 O-RINGE...
- Seite 20 1/2” AVBOLT -AUFSATZ – 73432-03100 FÜR AVDEL AV™15 ® ® MONTAGEINSTRUKTIONEN Ein als Klemmring fungierender O-Ring sorgt für einen Widerstand bei den letzten Umdrehungen der • Mundstückhülse. Es ist unbedingt erforderlich, dass die Mundstückhülse gegen die hintere Arretierung handfest angezogen wird. WARTUNGSANWEISUNGEN Aufsätze sollten in wöchentlichem Abstand gewartet werden.
- Seite 21 5/8” AVBOLT -AUFSATZ – 73412-03400 ® WICHTIG Die Druckluftversorgung muss während der Montage oder Demontage von Aufsätzen AUFSATZ für Werkzeug Avdel ® Art.-Nr. 73412-03400 POS. BENENNUNG ART.-NR. AMBOSS 73412-03401 HÜLSENAUSWERFER 73412-03408 SPANNBACKENAUSLÖSER 73412-03406 HÜLSE 73412-03402 SPANNBACKEN 73412-03403 LEITBACKE 73412-03404 O-RINGE 07003-00427 FÜHRUNG 73412-03405...
- Seite 22 5/8” AVBOLT -AUFSATZ – 73412-03400 ® MONTAGEINSTRUKTIONEN Amboss 1 über Hülse 4 stülpen und im Werkzeugkörper festschrauben. • Ein als Klemmring fungierender O-Ring sorgt für einen Widerstand bei den letzten Umdrehungen der • Amboss 1. Es ist unbedingt erforderlich, dass die Amboss 1 gegen die hintere Arretierung handfest angezogen wird.
- Seite 23 5/8” AVBOLT -AUFSATZ – 73412-03500 ® WICHTIG Die Druckluftversorgung muss während der Montage oder Demontage von Aufsätzen AUFSATZ für Werkzeug Huck® 2628 Art.-Nr. 73412-03500 POS. BENENNUNG ART.-NR. ® AMBOSS - HUCK 73412-03501 HÜLSENAUSWERFER 73412-03408 SPANNBACKENAUSLÖSER 73412-03406 HÜLSE - HUCK ® 73412-03502 SPANNBACKEN 73412-03403...
- Seite 24 5/8” AVBOLT -AUFSATZ – 73412-03500 ® Hülsensperre 9 in Hülse 4 einsetzen. Hülsenadapter 10 losschrauben, bis die Hülsensperre 9 in die • nächste Nut einrastet. Die Hülsensperre 9 sollte mit der Außenseite der Hülse 4 bündig abschließen. MONTAGEINSTRUKTIONEN Den montierten Hülsenadapter 10 auf die Kolbenstange schrauben, bis die Rückseite des •...
- Seite 25 STANLEY Engineered Fastening STANLEY House, Works Road Letchworth Garden City Hertfordshire, United Kingdom SG6 1JY Tel: +44 1582 900 000 Fax: +44 1582 900 001 07900-00905 19/336...
