Stanley ProSet XT1 Anleitung

Hydropneumatisches setzgerät
Vorschau ausblenden Andere Handbücher für ProSet XT1:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 31

Quicklinks

Diese Anleitung herunterladen

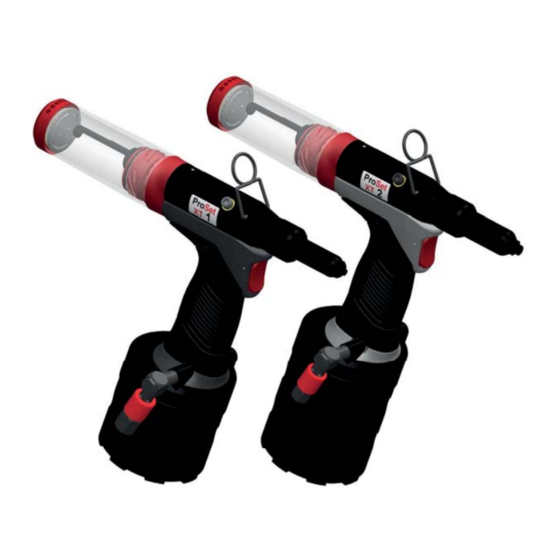

ProSet
®
XT1 Blind Rivet Tool – 76001
ProSet
XT2 Blind Rivet Tool – 76002
®
Hydro-Pneumatic Power Tool
INSTRUCTION
MANUAL
Hydro-Pneumatic Power Tool
EN
Luftværktøj til montering af nuts
DA
Hydropneumatisches Setzgerät
DE
Herramienta hidroneumática
ES
Hydropneumaattinen sähkötyökalu
FI
Outil électrique hydropneumatique
FR
Elettroutensile idropneumatico
IT
Hydro-pneumatisch gereedschap
NL
Hydropneumatisk verktøy
NO
Pneumatyczno-hydrauliczna nitownica do nitów zrywalnych
PL
Ferramenta eléctrica hidropneumática
PT
Hydro- Pneumatiskt kraftverktyg
SV

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Stanley ProSet XT1

Inhaltszusammenfassung für Stanley ProSet XT1

  • Seite 1 INSTRUCTION MANUAL Hydro-Pneumatic Power Tool Luftværktøj til montering af nuts Hydropneumatisches Setzgerät Herramienta hidroneumática Hydropneumaattinen sähkötyökalu Outil électrique hydropneumatique Elettroutensile idropneumatico Hydro-pneumatisch gereedschap Hydropneumatisk verktøy Pneumatyczno-hydrauliczna nitownica do nitów zrywalnych Ferramenta eléctrica hidropneumática Hydro- Pneumatiskt kraftverktyg ProSet ® XT1 Blind Rivet Tool – 76001 ProSet XT2 Blind Rivet Tool –...
  • Seite 2 Figure 1 4 & 5 Figure 2 1a, 1b, 1c...
  • Seite 3 Figure 3 STOP COCK (USED DURING MAINTENANCE OF FILTER/ REGULATOR OR LUBRICATION UNITS) 3 METERS MAXIMUM TAKE OFF POINT FROM SUPPLY PRESSURE REGULATOR MAIN SUPPLY DRAIN POINT AND FILTER (DRAIN DAILY) Figure 4 Figure 5 90˚ Figure 6...
  • Seite 31 Die verfügbaren Informationen wurden mit größter Sorgfalt zusammengestellt. Allerdings übernimmt STANLEY Engineered Fastening keine Haftung für eventuelle Fehler in den Informationen noch für die Folgen davon. STANLEY Engineered Fastening haftet nicht für Schäden, die aus Tätigkeiten entstehen, die von Dritten ausgeführt werden. Die Arbeitsnamen, Handelsnamen, eingetragenen Marken usw., die von STANLEY Engineered Fastening verwendet werden, sollten gemäß...

  • Seite 32: Sicherheitsdefinitionen

    • Nur qualifi ziertes und geschultes Personal darf das Werkzeug installieren, einstellen oder benutzen. • NICHT auf andere Weise verwenden als im Verwendungszweck unter „Setzen von STANLEY Engineered Fastening Blindnieten“ angegeben. • Verwenden Sie nur Teile, Verbindungselemente und Zubehörteile, die vom Hersteller empfohlen werden.

  • Seite 33: Gefahren Durch Umherfliegende Teile

    DEUTSCH 11148 geforderten Nennwerte und Kennzeichnungen lesbar auf dem Werkzeug angebracht sind. Der Arbeitgeber/Verwender muss sich mit dem Hersteller in Verbindung setzen, um gegebenenfalls Ersatzkennzeichnungen zu erhalten. • Das Werkzeug muss jederzeit in einem sicheren Betriebszustand gehalten und in regelmäßigen Abständen von geschultem Personal auf Beschädigungen und Funktion überprüft werden.

  • Seite 34: Gefahren Durch Wiederkehrende Bewegungen

    DEUTSCH 1.4 GEFAHREN DURCH WIEDERKEHRENDE BEWEGUNGEN • Bei Verwendung des Werkzeugs können in den Händen, Armen, Schultern, Nacken oder anderen Körperteilen des Bedieners Beschwerden auftreten. • Bei Verwendung des Werkzeugs sollte der Bediener eine bequeme Haltung einnehmen, gleichzeitig aber sicher stehen und unausgewogene Körperhaltungen vermeiden. Der Bediener sollte bei länger dauernden Aufgaben seine Körperhaltung regelmäßig verändern, um Beschwerden und Ermüdung zu vermeiden.

  • Seite 35: Zusätzliche Sicherheitshinweise Für Pneumatische Elektrowerkzeuge

    Halten Sie Schmutz und Fremdkörper aus dem Hydrauliksystem des Werkzeugs fern, da sonst Fehlfunktionen auftreten können. STANLEY Engineered Fastening verfolgt eine Politik der ständigen Produktweiterentwicklung und Verbesserung und wir behalten uns das Recht vor, die technischen Daten eines Produkts ohne...

  • Seite 36: Technische Daten

    DEUTSCH 2. TECHNISCHE DATEN Die Modelle ProSet® XT1 & XT2 sind hydro-pneumatische Werkzeuge, mit denen Blindniete von Stanley Engineered Fastening mit hoher Geschwindigkeit gesetzt werden können. Die Werkzeuge verfügen über ein Vakuumsystem zur Nietrückhaltung und zum problemlosen Auff angen der verbrauchten Dorne unabhängig von der Werkzeughaltung.

  • Seite 37: Spezifikationen Der Setzkapazität

    DEUTSCH 2.2 SPEZIFIKATIONEN DER SETZKAPAZITÄT Niettyp [3/32“] [1/8“] [5/32“] [3/16“] Off en   Geschlossen    SSD SSHR  Multi-Grip     Pull-Thru  T-Rivet (Emhart) Self-Plugger   Ultra-Grip (UG) (NPR) Avex®   Stavex® ...

  • Seite 38: Liste Der Hauptkomponenten

    DEUTSCH 2.4 LISTE DER HAUPTKOMPONENTEN Siehe Abbildung 1 & 2 und die nachfolgende Tabelle. Element Artikelnummer Beschreibung Menge TRM00360 Standard-Nietausrüstung für das Werkzeug XT1 TRM00361 Standard-Nietausrüstung für das Werkzeug XT2 TP144-171 Aufhängehaken TRM00227 Dornkollektor 07001-00405 Ölstopfen 07003-00194 Dichtung 76003-02008 Auslöser TRM00221 Ein/Aus-Ventil 2.5 STANDARD-NIETAUSRÜSTUNG...

  • Seite 39: Werkzeugeinrichtung

    DEUTSCH 3. WERKZEUGEINRICHTUNG WICHTIG - LESEN SIE VOR INBETRIEBNAHME DIE SICHERHEITSANWEISUNGEN AUF SEITE 2 & 3 GRÜNDLICH DURCH. WICHTIG - DIE LUFTZUFUHR MUSS VOR DEM EINSETZEN ODER ENTFERNEN DES MUNDSTÜCKS AUSGESCHALTET ODER AUSGESTECKT WERDEN. 3.1 MUNDSTÜCK (SIEHE ABB. 2) Die fettgedruckten Artikelnummern beziehen sich auf die Komponenten in den Abbildungen 1 & 2 und die Tabellen auf Seite 8.

  • Seite 40: Luftzufuhr (Siehe Abb. 3.)

    DEUTSCH 3.2 LUFTZUFUHR (siehe Abb. 3.) Komponenten A. Absperrhahn (wird bei der Wartung von Filter/Regler oder Schmiereinheiten verwendet) Druckregler und Filter (täglicher Ablass) C. Ablasspunkt der Hauptzufuhr D. Abnahmepunkt von der Hauptzufuhr • Alle Werkzeuge werden mit Druckluft bei einem Mindestdruck von 5,0 bar betrieben. •...

  • Seite 41: Betriebsweise

    DEUTSCH 4. BETRIEBSWEISE 4.1 BEDIENUNG DES WERKZEUGS (SIEHE ABB. 1, 4, 5, 6) Einsetzen eines Blindniets • Stellen Sie sicher, dass der Dornkollektor (3) angebracht ist. • Setzen Sie den Nietdorn in das Mundstück (1a, b oder c) ein. Das Vakuumsystem hält den Niet im Mundstück.

  • Seite 42: Wartung Des Werkzeugs

    DEUTSCH 5. WARTUNG DES WERKZEUGS 5.1 HÄUFIGKEIT DER WARTUNG Eine regelmäßige Wartung darf nur von geschultem Personal durchgeführt werden, und eine umfassende Inspektion ist jährlich oder alle 500.000 Zyklen erforderlich, je nachdem, was früher eintritt. LUFTZUFUHR TRENNEN VORSICHT - Verwenden Sie niemals Lösungsmittel oder andere scharfe Chemikalien für die Reinigung der nichtmetallischen Teile des Geräts.

  • Seite 43: Ec-Konformitätserklärung

    Aichi, 441-8540 Japan Unterschrift Ort der Ausstellung Japan Ausstellungsdatum 01.03.2017 Bevollmächtigte Person: A.K. Seewraj Technology Manager – EU Blind Fastening Avdel UK Limited; Stanley House, Works Road, Letchworth Garden City, Hertfordshire, SG6 1JY, GROSSBRITANNIEN Diese Maschine entspricht der Maschinenrichtlinie 2006/42/EC.

  • Seite 44: Schützen Sie Ihre Investition

    Material oder Verarbeitung als defekt festgestellt wurden und das Werkzeug mit bezahlten Versandkosten zurücksenden. Das ist unsere einzige Verpfl ichtung unter dieser Garantie. In keinem Fall ist STANLEY Engineered Fastening haftbar für irgendwelche Folge- oder speziellen Schäden, die aus dem Kauf oder der Verwendung dieses Werkzeugs entstehen.
