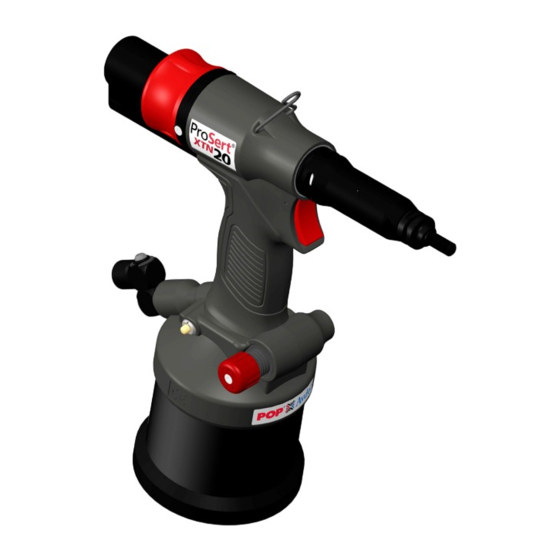

Stanley ProSert XTN20 Wartungshandbuch
Blindnietmutter-werkzeug – 74202 hydropneumatisches setzgerät
Vorschau anzeigen
Andere Handbücher für ProSert XTN20:
- Bedienungsanleitung (148 Seiten) ,
- Serviceanleitung (92 Seiten) ,
- Handbuch (24 Seiten)
Verwandte Anleitungen für Stanley ProSert XTN20
Inhaltszusammenfassung für Stanley ProSert XTN20
- Seite 1 Wartungshandbuch Originalanleitung Hydropneumatisches Blindnietmutter-Werkzeug ProSert® XTN20 Blindnietmutter-Werkzeug – 74202 Hydropneumatisches Setzgerät...
- Seite 2 DEUTSCH Abb. 1 12 13 Abb. 2...
- Seite 3 DEUTSCH Abb. 3...
- Seite 4 DEUTSCH Abb. 4...
- Seite 5 DEUTSCH Abb. 5...
- Seite 6 DEUTSCH...
- Seite 7 DEUTSCH Abb. 6...
-
Seite 8: Inhaltsverzeichnis
Die verfügbaren Informationen wurden mit größter Sorgfalt zusammengestellt. Allerdings übernimmt STANLEY Engineered Fastening keine Haftung für eventuelle Fehler in den Informationen noch für die Fol- gen davon. STANLEY Engineered Fastening haftet nicht für Schäden, die aus Tätigkeiten entstehen, die von Dritten ausgeführt werden. -
Seite 9: Sicherheitsdefinitionen
Verletzungsgefahren immer die grundlegenden Sicherheitsvorschriften zu beachten. BEWAHREN SIE DIESE ANLEITUNG AUF. WARNUNG: Nicht auf andere Weise verwenden als im Verwendungszweck unter "Setzen von STANLEY Engineered Fastening Blindnietmuttern" angegeben. Verwenden Sie nur Teile, Verbindungselemente und Zubehörteile, die vom Hersteller empfohlen werden. - Seite 10 20. Missbrauchen Sie das Werkzeug nicht, indem Sie es herunterfallen lassen oder als Hammer verwenden. 21. Halten Sie Schmutz und Fremdkörper aus dem Hydrauliksystem des Werkzeugs fern, da sonst Fehlfunktionen auftreten können. STANLEY Engineered Fastening verfolgt eine Politik der ständigen Produktentwicklung und -verbesserung und wir behalten uns das Recht vor, die technischen Daten...
-
Seite 11: Technische Daten
DEUTSCH 2. Technische Daten Das hydropneumatische Werkzeug ProSert® XTN20 ist für das Setzen von STANLEY Engineered Fastening Blindnietmuttern durch Anpassung der Kraft und/oder des Hubs des Werkzeugs vorgesehen. Das Werkzeug ProSert® XTN20 wird verwendet, um Blindnietmuttern der Größen M3 bis M10 zu setzen, wenn das entsprechende Mundstück angebracht ist. -
Seite 12: Liste Der Hauptkomponenten
DEUTSCH 2,3. Liste der Hauptkomponenten Nachbestellung Gewinde Teil-Nr. Beschreibung MENGE Ersatzteilnummern 07555-09004 07555-09005 Ziehschraube 07555-09006 07555-09008 07555-00904 07555-00905 Mundstück 07555-00906 07555-00908 Sicherungsmutter 07555-00901 Mundstückhülse 74202-02021 Spannmutter 74202-02022 07555-09104 07555-09105 Führungsbuchse 07555-09106 07555-09108 07555-01004 07555-01005 Mitnehmerdorn 07555-01006 07555-01008 Ziehschrauben-Adapter 74202-02023 Spindel 74202-02039 Aufhängering 74202-02012... -
Seite 13: Werkzeugeinrichtung
DEUTSCH 3. Werkzeugeinrichtung WICHTIG - LESEN SIE VOR INBETRIEBNAHME DIE SICHERHEITSHINWEISE AUF SEITE 9 & 10 GRÜNDLICH DURCH. Vor dem Gebrauch • Wählen Sie das passende Mundstück und Ziehschraube und Ziehschraube und bringen Sie es an. • Schließen Sie das Setzwerkzeug an die Luftzufuhr an. Testen Sie die Zug- und Rückführzyklen durch Drücken und Loslassen des Auslösers 12. -
Seite 14: Luftzufuhr
DEUTSCH 4.2 Luftzufuhr • Alle Werkzeuge werden mit Druckluft bei einem Mindestdruck von 5,0 bar betrieben. • Druckregler und automatische Schmier-/Filtersysteme zur Verwendung mit der Hauptluftzufuhr innerhalb von 3 Metern von dem Gerät (siehe Abb. 7). • Luftzufuhrschläuche müssen eine Mindestnenndruck von 150% des im System erzeugten Maximaldrucks haben, oder 10 bar, je nachdem, was höher ist. -
Seite 15: Bedienungsschritte
DEUTSCH 4.3.1. Hubeinstellung (siehe Abb. 1A & 3). Um dieses Werkzeug mit eingestelltem Hub zu verwenden, schrauben Sie den Druckregler 30 vollständig herein, um den vollen Druck zu erreichen, und stellen Sie dann den Feststeller für die Hubeinstellung auf die gewünschte Hublänge ein: Öffnen Sie den Schieber für die Hubeinstellung 20B •... -
Seite 16: Wartung Des Werkzeugs
DEUTSCH Gerät von der Luftzufuhr und verwenden den 4mm-Splinttreiber K aus dem Wartungskit, um die Ziehschraube wie in Abbildung 1 durch die Mundstückhülse 13 herauszudrehen. VORSICHT - Versuchen Sie nicht, die Installation eines Einsatzes zu erzwingen, da dies eine Beschädigung des Werkzeugs und/oder der Anwendung verursachen kann. -
Seite 17: Auffüllen
DEUTSCH • 2,5mm Sechskantschlüssel • 3mm Sechskantschlüssel • 8mm Schraubenschlüssel • 22mm Schraubenschlüssel oder Steckschlüssel • 10mm Steckschlüssel • 14mm Schraubenschlüssel • Zange • 10mm PTFE-Band Schraubenschlüssel und Steckschlüssel sind flach, sofern nicht anders angegeben. 6. 3 Auffüllen Nach dem Zerlegen des Gerätes und vor Inbetriebnahme ist immer ein Auffüllen erforderlich. Es kann auch notwendig werden, den vollen Hub nach längerem Gebrauch wiederherzustellen, wenn der Hub geringer ge- worden ist und Niete nicht vollständig durch einmaliges Betätigen des Auslösers gesetzt werden. -
Seite 18: Wartung
DEUTSCH 7. Wartung W I C H T I G SICHERHEITSHINWEISE SIEHE SEITE 9 & 10. DER BETREIBER IST DAFÜR VERANTWORTLICH, DASS DIESE ANWEISUNGEN ZUR WERKZEUGWARTUNG DEM JEWEILIGEN BEDIENER ZUR VERFÜGUNG GESTELLT WERDEN. DER BEDIENER DARF NUR DANN WARTUNGS- ODER REPARATURARBEITEN AM WERKZEUG VORNEHMEN, WENN ER ENTSPRECHEND GESCHULT WURDE. - Seite 19 DEUTSCH Auslöser Auslösestift 48 entfernen. • Auslöser 12 entfernen. • • Schalterblende 10 mit 10mm-Steckschlüssel abschrauben. Schalterblende 10, Auslöseventil 11 und Feder 47 entfernen. • Regler • Rollen Sie Druckschalter30 vollständig ab. Mit einem 2mm-Sechskantschlüssel Schraube 74 lösen, Druckschalter 30 Reglersperre 31, Feder 32 und Feststelllager 33 entfernen.
- Seite 20 DEUTSCH LUFTEINLASSBAUGRUPPE 74202-02103 POSITION TEILENUMMER BESCHREIBUNG MENGE ERSATZTEILE 74202-02100 LUFTFILTER 07003-00026 O-RING 74202-02096 1/4 VERBINDUNG 07003-00029 O-RING 74202-02097 STECKVERBINDUNG 74202-02099 FEDERRING 74202-02098 BUCHSE VERTEILERBAUGRUPPE 74202-02105 POSITION TEILENUMMER BESCHREIBUNG MENGE ERSATZTEILE 74202-02011 VERTEILER 74202-02093 BOLZEN 74202-02066 O-RING 74202-02064 O-RING 74202-02063 O-RING 07001-0047 M4 GEWINDESTIFT LUFTKOLBENBAUGRUPPE 74202-02106...
- Seite 21 DEUTSCH LUFTMOTORBAUGRUPPE 74202-02104 POSITION TEILENUMMER BESCHREIBUNG MENGE ERSATZTEILE 74202-02028 MOTORGEHÄUSE 74202-02110 GEHÄUSE 07555-09216 BOLZEN 74202-02111 GEHÄUSEBLOCK 07555-09215 LAGER 74202-02112 MOTORFLÜGEL 74202-02113 MOTORSPINDEL 07555-09210 UNTERLEGSCHEIBE 07555-09206 LAGER 74202-02115 UNTERLEGSCHEIBE 74202-02116 TELLERRAD 74202-02117 PLANETENGETRIEBE 74202-02118 STANGE 74202-02119 SONNENRAD 74202-02120 LAGER 74202-02121 FEDERRING 74202-02043 MOTORSTANGE 74202-02060...
-
Seite 22: Fehlersuchanleitung
DEUTSCH 8. Fehlersuchanleitung Symptom Mögliche Ursache Abhilfe Siehe Seite Überprüfen Sie auf verschlissene Luftleck vom Motor. Dichtungen. Austauschen. Pneumatikmotor läuft Ungenügender Luftdruck. Luftdruck erhöhen. langsam. Luftweg blockiert. Blockade entfernen. Motorflügel 6M stecken fest Reinigen und schmieren. Abgenutzte oder beschädigte Austauschen. Antriebswelle E. -
