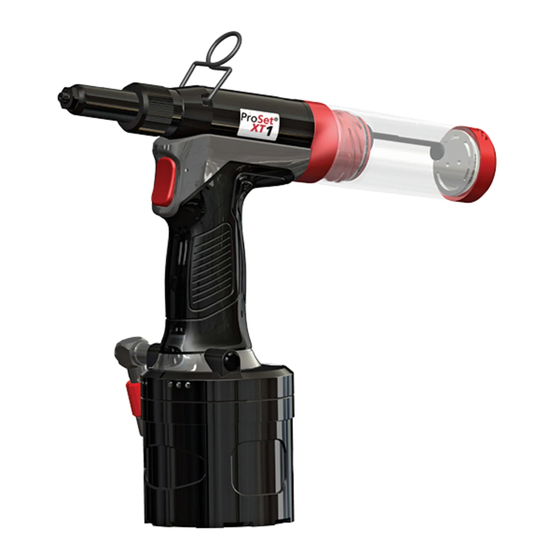

Stanley ProSet XT1 Blind Rivet Tool Originalanleitung
Vorschau ausblenden
Andere Handbücher für ProSet XT1 Blind Rivet Tool:
- Anleitung (172 Seiten) ,
- Bedienungsanleitung (10 Seiten) ,
- Bedienungsanleitung (20 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Stanley ProSet XT1 Blind Rivet Tool
Inhaltszusammenfassung für Stanley ProSet XT1 Blind Rivet Tool
- Seite 24 Die verfügbaren Informationen wurden mit größter Sorgfalt zusammengestellt. Allerdings übernimmt STANLEY Engineered Fastening keine Haftung für eventuelle Fehler in den Informationen noch für die Folgen davon. STANLEY Engineered Fastening haftet nicht für Schäden, die aus Tätigkeiten entstehen, die von Dritten ausgeführt werden. Die Arbeitsnamen, Handelsnamen, eingetragenen Marken usw., die von STANLEY Engineered Fastening verwendet werden, sollten gemäß...
- Seite 25 BEWAHREN SIE ALLE WARNHINWEISE UND ANWEISUNGEN ZUM SPÄTEREN NACHSCHLAGEN AUF. WARNUNG: • NICHT auf andere Weise verwenden als im Verwendungszweck unter "Setzen von STANLEY Engineered Fastening Blindnieten" angegeben. • Verwenden Sie nur Teile, Verbindungselemente und Zubehörteile, die vom Hersteller empfohlen werden.
-
Seite 26: Technische Daten
Ankündigung zu ändern. 2. TECHNISCHE DATEN Die Modelle ProSet® XT1 & XT2 sind hydropneumatische Werkzeuge, die entwickelt wurden, um Stanley Engineered Fastening Blindniete mit hoher Geschwindigkeit zu setzen. Die Werkzeuge verfügen über ein Vakuumsystem zum Zurückhalten der Niete und zum störungsfreien Aufnehmen der abgerissen Dorne unabhängig von der Werkzeugorientierung. -
Seite 27: Spezifikationen Der Setzkapazität
DEUTSCH 2.2 SPEZIFIKATIONEN DER SETZKAPAZITÄT Niettyp [3/32"] [1/8"] [5/32"] [3/16"] Offen Geschlossen SSD SSHR Multi-Grip Pull-Thru T-Rivet (Emhart) Self-Plugger ... -
Seite 28: Liste Der Hauptkomponenten
DEUTSCH 2.4 LISTE DER HAUPTKOMPONENTEN Siehe Abbildung 1 & 2 und die nachfolgende Tabelle. Element Teilenummer Beschreibung Menge TRM00360 Standard-Nietausrüstung für das Werkzeug XT1 TRM00361 Standard-Nietausrüstung für das Werkzeug XT2 TP144-171 Aufhängehaken TRM00227 Dornkollektor 07001-00405 Ölstopfen 07003-00194 Dichtung 76003-02008 Auslöser TRM00221 Ein/Aus-Ventil 2.5 STANDARD-NIETAUSRÜSTUNG... -
Seite 29: Werkzeugeinrichtung
DEUTSCH 3. WERKZEUGEINRICHTUNG WICHTIG - LESEN SIE VOR INBETRIEBNAHME DIE SICHERHEITSANWEISUNGEN AUF SEITE 4 & 5 GRÜNDLICH DURCH. WICHTIG - DIE LUFTZUFUHR MUSS VOR DEM EINSETZEN ODER ENTFERNEN DES MUNDSTÜCKS • AUSGESCHALTET ODER AUSGESTECKT WERDEN. • 3.1 NIETAUSRÜSTUNG (SIEHE ABB. 2) •... -
Seite 30: Luftzufuhr (Siehe Abb. 3.)
DEUTSCH 3.2 LUFTZUFUHR (siehe Abb. 3.) Komponenten A. Absperrhahn (wird bei der Wartung von Filter/Regler oder Schmiereinheiten verwendet) B. Druckregler und Filter (täglicher Ablass) C. Ablasspunkt der Hauptzufuhr D. Abnahmepunkt von der Hauptzufuhr • Alle Werkzeuge werden mit Druckluft bei einem Mindestdruck von 5,0 bar betrieben. •... -
Seite 31: Entleeren Des Dornkollektors (Siehe Abb. 1)
DEUTSCH • Wenn der Niet vollständig eingesetzt worden ist, lassen Sie den Auslöser (6) los. Das Werkzeug kehrt jetzt • automatisch in seine Ausgangsposition zurück. Der Dorn wird automatisch vom Vakuumsystem in den • Dornkollektor (3) abgeführt. • • Der Dornkollektor muss entleert werden, bevor er halb voll ist. VORSICHT –... -
Seite 32: Wöchentliche Wartung
DEUTSCH • Vergewissern Sie sich, dass der Hub des Werkzeugs die Mindestanforderungen erfüllt (siehe 2.1). • Der Dornkollektor (3) muss am Werkzeug montiert werden. • Prüfen Sie, ob die Luftkammer vollständig am Werkzeugkörper festgezogen ist. 5.4 WÖCHENTLICHE WARTUNG • Überprüfen Sie das Werkzeug, den Schlauch und die Kupplungen auf Luftlecks und Öllecks. Wenn etwas beschädigt ist, verwenden Sie das Werkzeug nicht weiter und ersetzen Sie die betroffenen Teile durch neue. -
Seite 33: Ec-Konformitätserklärung
Ort der Japan Ausstellung Datum der 01.03.2017 Ausstellung Bevollmächtigte Person: A.K. Seewraj Technology Manager – EU Blind Fastening Avdel UK Limited; Stanley House, Works Road, Letchworth Garden City, Hertfordshire, SG6 1JY UNITED KINGDOM Diese Maschine entspricht der Maschinenrichtlinie 2006/42/EC. ... -
Seite 34: Schützen Sie Ihre Investition
Werkzeug mit bezahlten Versandkosten zurücksenden. Das ist unsere einzige Verpflichtung unter dieser Garantie. In keinem Fall ist STANLEY Engineered Fastening haftbar für irgendwelche Folge- oder speziellen Schäden, die aus dem Kauf oder der Verwendung dieses Werkzeugs entstehen.
