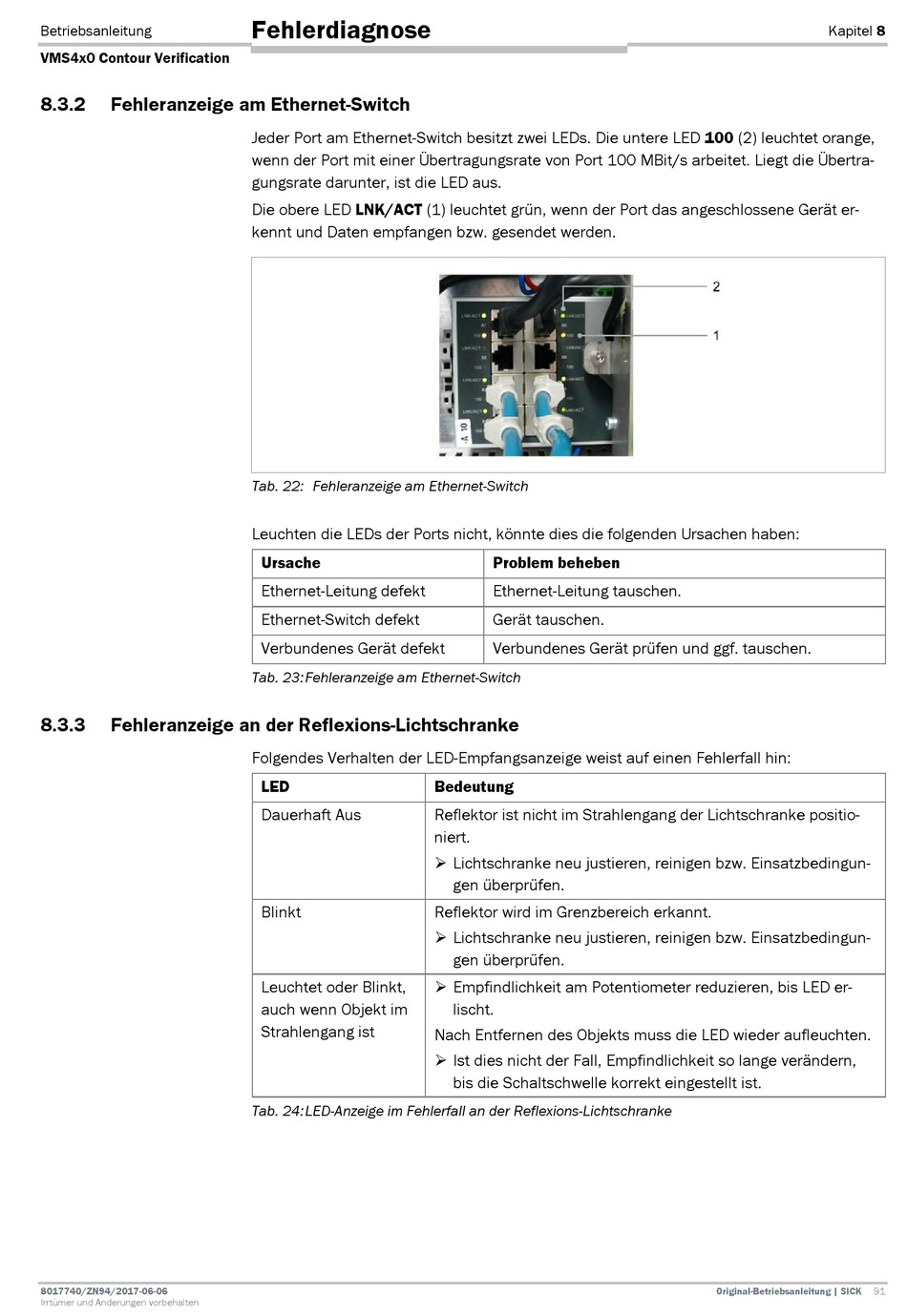

Betriebsanleitung
VMS4x0 Contour Verification
8.3.2
Fehleranzeige am Ethernet-Switch
8.3.3
Fehleranzeige an der Reflexions-Lichtschranke
8017740/ZN94/2017-06-06
Irrtümer und Änderungen vorbehalten
Fehlerdiagnose
Jeder Port am Ethernet-Switch besitzt zwei LEDs. Die untere LED 100 (2) leuchtet orange,
wenn der Port mit einer Übertragungsrate von Port 100 MBit/s arbeitet. Liegt die Übertra-
gungsrate darunter, ist die LED aus.
Die obere LED LNK/ACT (1) leuchtet grün, wenn der Port das angeschlossene Gerät er-
kennt und Daten empfangen bzw. gesendet werden.
Tab. 22: Fehleranzeige am Ethernet-Switch
Leuchten die LEDs der Ports nicht, könnte dies die folgenden Ursachen haben:
Ursache
Ethernet-Leitung defekt
Ethernet-Switch defekt
Verbundenes Gerät defekt
Tab. 23: Fehleranzeige am Ethernet-Switch
Folgendes Verhalten der LED-Empfangsanzeige weist auf einen Fehlerfall hin:
LED
Dauerhaft Aus
Blinkt
Leuchtet oder Blinkt,
auch wenn Objekt im
Strahlengang ist
Tab. 24: LED-Anzeige im Fehlerfall an der Reflexions-Lichtschranke
Problem beheben
Ethernet-Leitung tauschen.
Gerät tauschen.
Verbundenes Gerät prüfen und ggf. tauschen.
Bedeutung
Reflektor ist nicht im Strahlengang der Lichtschranke positio-
niert.
Lichtschranke neu justieren, reinigen bzw. Einsatzbedingun-
gen überprüfen.
Reflektor wird im Grenzbereich erkannt.
Lichtschranke neu justieren, reinigen bzw. Einsatzbedingun-
gen überprüfen.
Empfindlichkeit am Potentiometer reduzieren, bis LED er-
lischt.
Nach Entfernen des Objekts muss die LED wieder aufleuchten.
Ist dies nicht der Fall, Empfindlichkeit so lange verändern,
bis die Schaltschwelle korrekt eingestellt ist.
Kapitel 8
Original-Betriebsanleitung | SICK
91
