Betriebsanleitung
VMS4x0 Contour Verification
4.4.3
VMD am Befestigungswinkel montieren
8017740/ZN94/2017-06-06
Irrtümer und Änderungen vorbehalten
Montage
Das VMD wird zunächst ohne Steckerhaube am Befestigungswinkel montiert.
Der Befestigungswinkel besitzt auf der Rückseite zwei Passstifte zur Aufnahme des VMD,
die asymmetrisch angebracht sind.

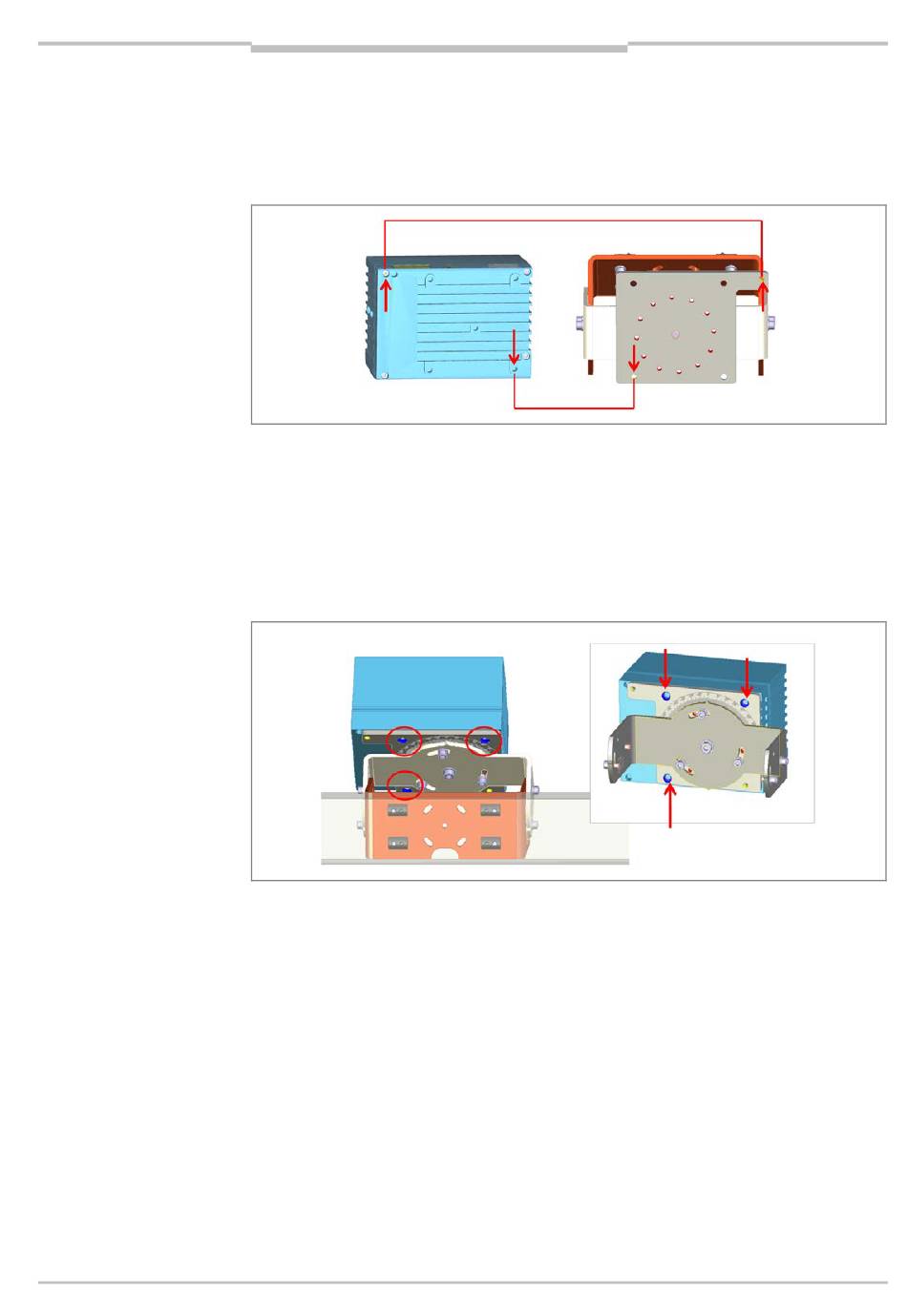

Abb. 36: Montage VMD: Passstifte und Aufnahmelöcher
Durch die Kodierung über die Passstifte wird eine um 180° verdrehte Montage der VMD
verhindert.
1. Führen Sie die Zapfen des Befestigungswinkels in die Aufnahmelöcher des VMD ein.
2. Drücken Sie das VMD mit einer Hand an und verschrauben Sie das VMD mit drei M6 ×
12-Schrauben mit Unterlegscheiben am Befestigungswinkel.
Abb. 37: Montage VMD: Am Befestigungswinkel verschrauben
3. Prüfen Sie den VMD auf festen Sitz.
Kapitel 4
Original-Betriebsanleitung | SICK
41
