IUH-F190-V1-*,IUT-F190-R4-V1*
Installation
Die integrierte Antenne des Schreib-/Lesekopfs ist dual linear polarisiert. Im Auslieferungszu-
stand arbeitet der Schreib-/Lesekopf im kombinierten Modus (combined modus). Im kombi-
nierten Modus werden bei jedem Schreib-/Lesezugriff sowohl die horizontale als auch die
vertikale Polarisation verwendet. Dadurch wird die Lesesicherheit von Transpondern mit unbe-
kannter Lage im Raum erhöht.
Wenn die Ausrichtung der Transponder bekannt ist, können Sie die Zugriffszeit durch Einstel-
len einer festen Polarisation optimieren. Dazu können Sie die Polarisation softwareseitig auf
linear horizontal polarisiert oder linear vertikal polarisiert umschalten. Die lineare Polarisations-
ebene bezieht sich auf die bevorzugte Montagerichtung mit dem Kabelanschluss senkrecht
nach unten montiert.

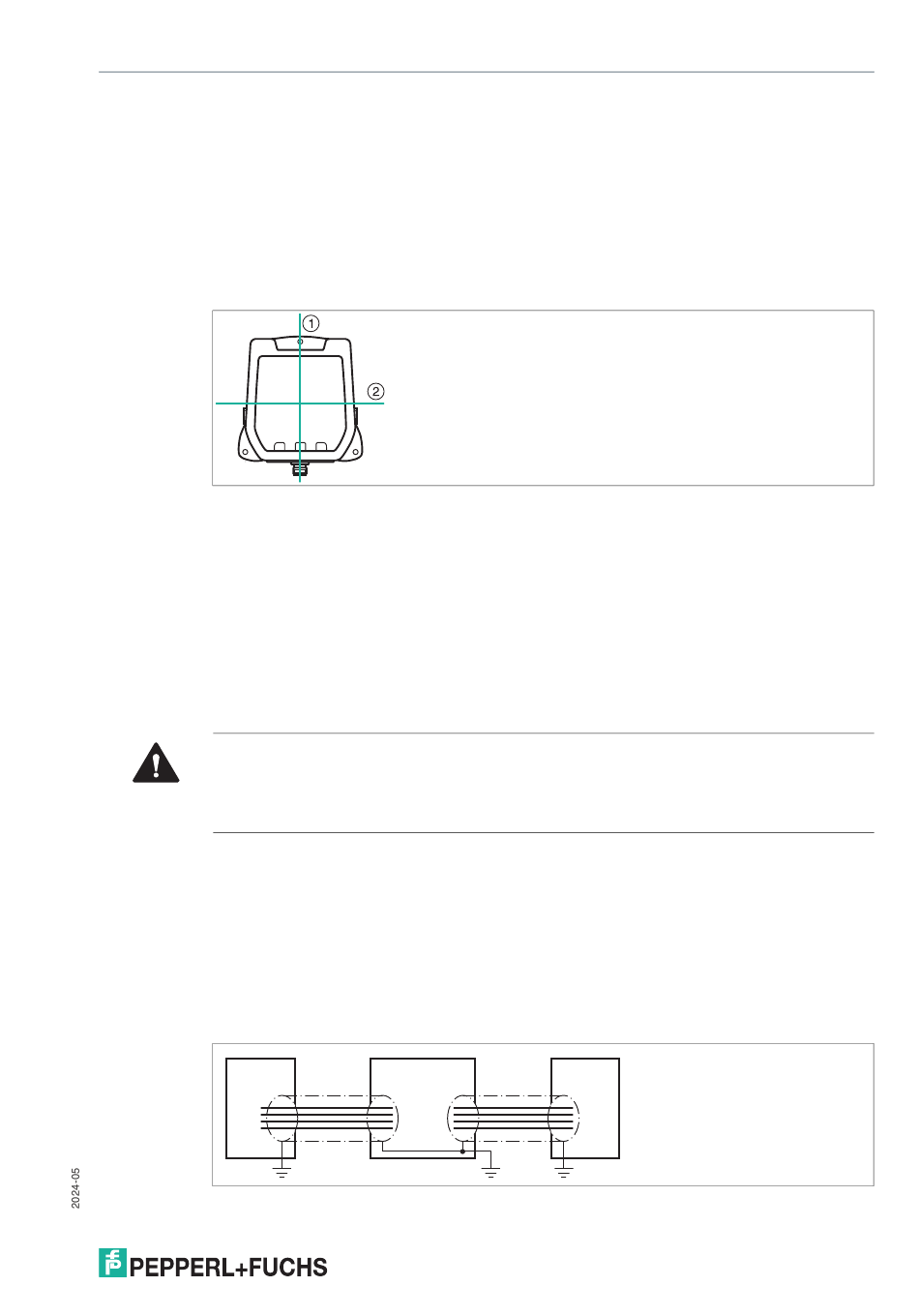

Abbildung 4.3
4.4
Anschluss
Schließen Sie den Schreib-/Lesekopf IUH-F190-V1-* mit einem geschirmten Verbindungska-
bel (siehe Kapitel 3.9.3) an die IDENTControl-Auswerteeinheit an. Achten Sie auf eine durch-
gehende Schirmung, um EMV-Störungen zu vermeiden. (siehe Kapitel 4.5)
Schließen Sie den Schreib-/Lesekopf IUT-F190-R4-V1-* mit einem geschirmten Verbindungs-
kabel an das übergeordnete Steuergerät an. Achten Sie auf eine durchgehende Schirmung, so
dass Störungen über die Schutzerde-Anschlüsse abgeleitet werden, um EMV-Störungen zu
vermeiden.
Warnung!
Falscher elektrischer Anschluss
Beschädigung des Gerätes oder der Anlage durch falschen elektrischen Anschluss.
Prüfen Sie vor Inbetriebnahme des Gerätes und der Anlage alle Anschlüsse.
Nachdem Sie die Versorgungsspannung angeschlossen haben, leuchtet die LED POWER am
Gerät grün. Wenn die LED am Gerät nicht leuchtet, ist die Spannungsversorgung falsch ange-
schlossen.
4.5
EMV-Konzept
Die hervorragende Störfestigkeit der IDENTControl gegenüber Emission und Immission beruht
auf dem durchgängigen Schirmungskonzept. Dabei wird das Prinzip des Faradayschen Käfigs
genutzt. Störungen werden durch den Schirm abgefangen und über die Schutzerde-
Anschlüsse sicher abgeleitet.
Lesekopf
1 = vertikale Polarisationsebene
2 = horizontale Polarisationsebene
IDENTControl
Ethernet
Steuerung
33
