IUH-F190-V1-*,IUT-F190-R4-V1*
Produktbeschreibung

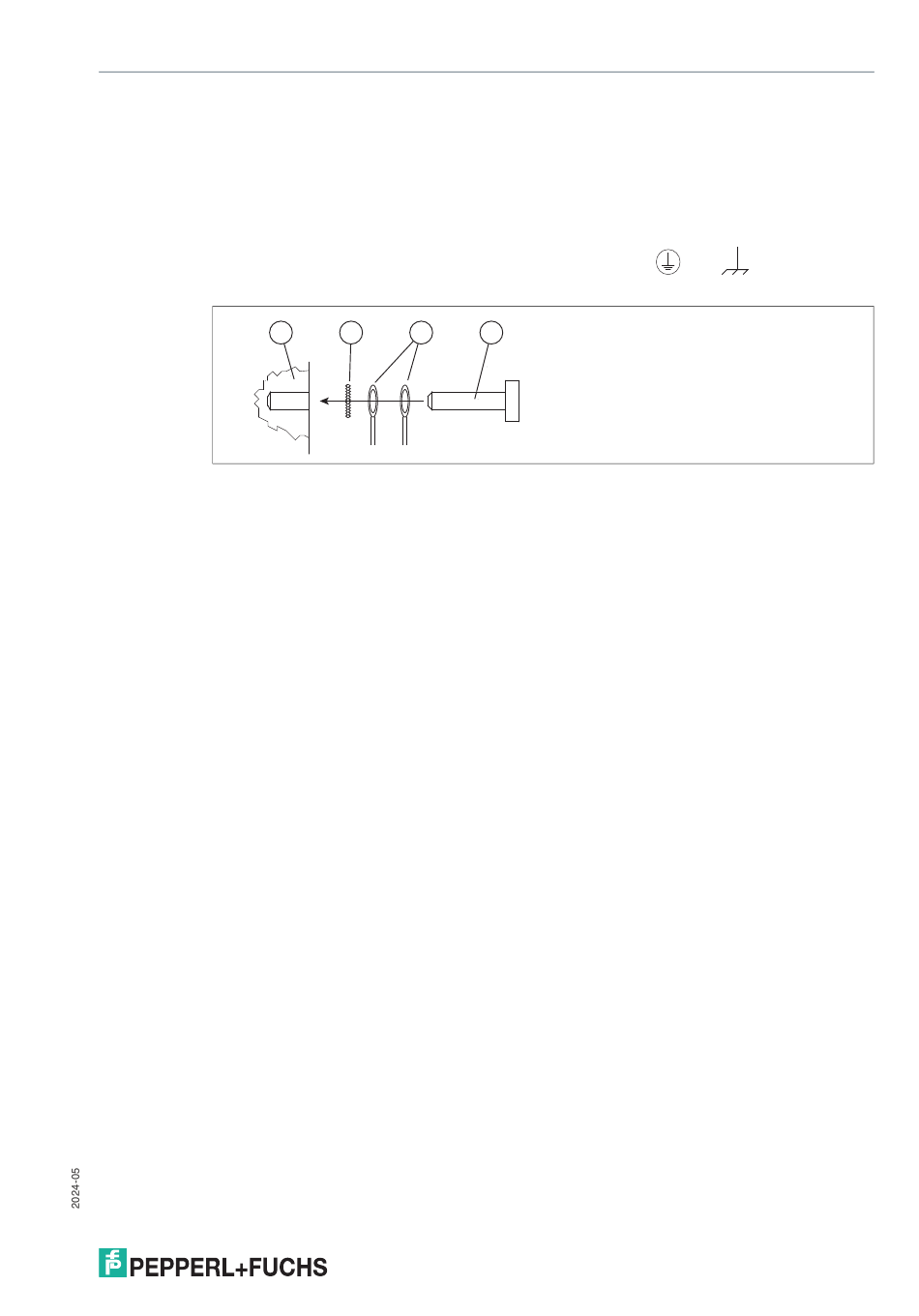

Erdungsanschluss
Der Erdungsanschluss des Schreib-/Lesekopfs befindet sich von der Vorderseite gesehen auf
der rechten Seite, wenn der Kabelabgang nach unten weist. Der Schutzerde-Leiter wird mit
einem Quetschverbinder an das Gehäuse angeschraubt. Um eine sichere Erdung zu gewähr-
leisten, müssen Sie die Zahnscheibe zwischen den Quetschverbindern und dem Gehäuse
montieren.
Der Schraubanschluss, der je nach Gerätetyp mit dem Symbol
ist, dient zum Anschließen der Funktionserde.
1
Gehäuse
2
Zahnscheibe
3
Quetschverbinder
4
Sicherungsschraube
Verwenden Sie für den Schutzerde-Leiter einen Leitungsquerschnitt von mindestens 4 mm
Ziehen Sie die Sicherungsschraube mit einem Anzugsmoment von 1,6 Nm ±0,4 Nm an.
3.8
Lieferumfang
•
Schreib-/Lesekopf
•
Quick-Start-Guide
1
2
3
4
oder
gekennzeichnet
2
.
25
