IUH-F190-V1-*,IUT-F190-R4-V1*
Produktbeschreibung
3.7
Anschluss
Vorsicht!
Kabelspezifikationen
Die zulässige Höchsttemperatur des Anschlusskabels muss mindestens +80 °C betragen.
Der Mindestdurchmesser des Anschlusskabels muss 22 AWG oder 0,34 mm² betragen.

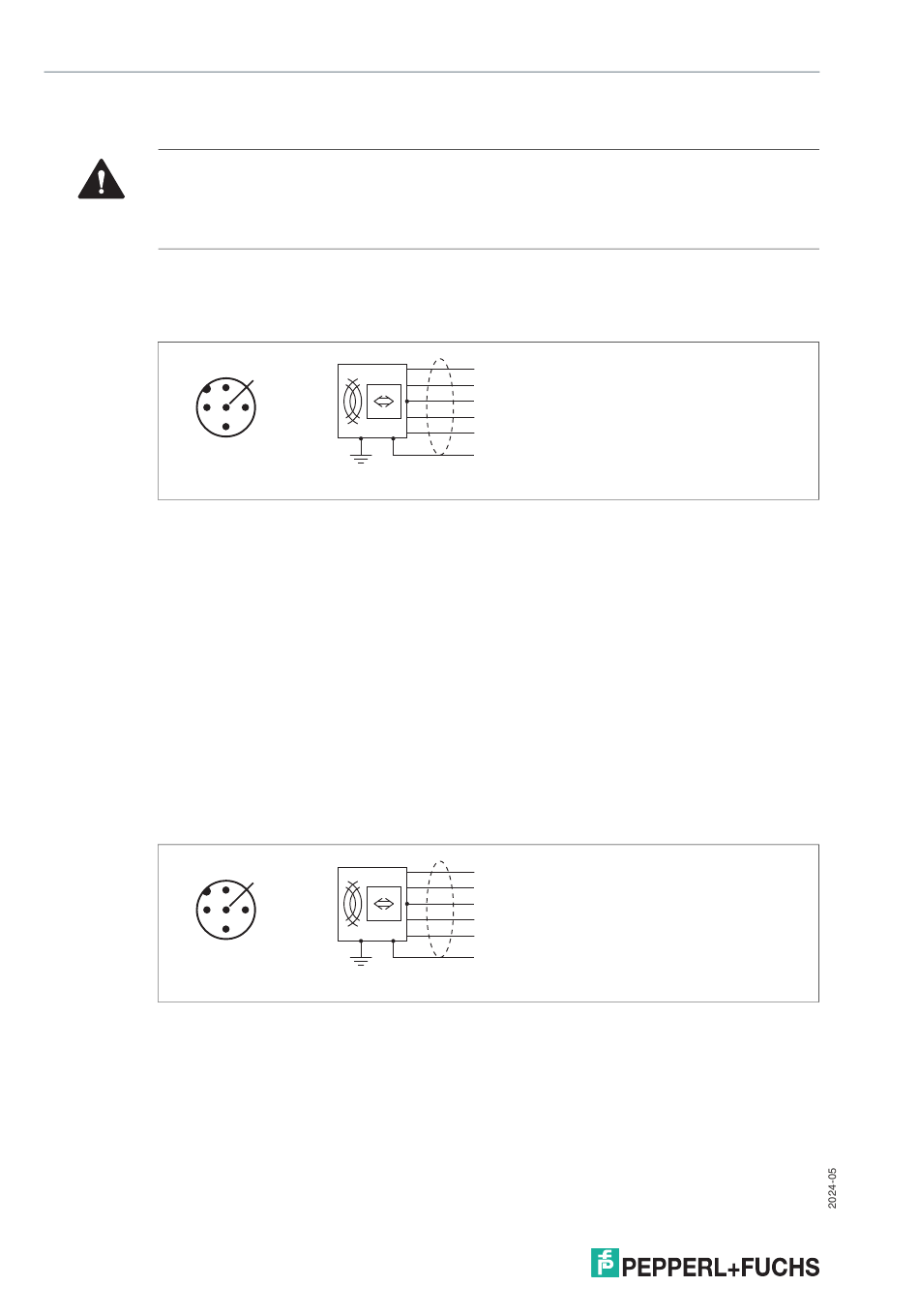

IUH-F190-V1-*
Der Schreib-/Lesekopf IUH-F190-V1-* wird über einen Steckverbinder M12 x 1 mit der IDENT-
Control-Auswerteeinheit verbunden.
2
Abbildung 3.6
1
+ < 30 V
2
Daten-Ein-/Ausgang A, RS-485, -7 V ... +12 V
3
0 V
4
Daten-Ein-/Ausgang B, RS-485, -7 V ... +12 V
5
Daten-Ausgang 0 ... 3,3 V
IUT-F190-R4-V1-*
Der Schreib-/Lesekopf IUT-F190-R4-V1-* wird über einen Steckverbinder M12 x 1 über eine
Punkt-zu-Punkt Verbindung an eine serielle Schnittstelle RS-485 des übergeordneten Gerätes
angeschlossen. Der Schreib-/Lesekopf verfügt über einen internen Abschlusswiderstand an
der RS-485-Schnittstelle. Deshalb ist innerhalb eines RS-485-Netzwerks nur ein Schreib-
/Lesekopf vorgesehen. Der Aufbau eines RS-485-Netzwerks mit mehreren Schreib-/Leseköp-
fen ist nicht möglich. Die werksseitig eingestellte Übertragungsrate der Schnittstelle beträgt
38400 Bit/s.
2
Abbildung 3.7
1
+ < 30 V
2
Daten-Ein-/Ausgang A, RS-485, -7 V ... +12 V
3
0 V
4
Daten-Ein-/Ausgang B, RS-485, -7 V ... +12 V
5
Daten-Ausgang 0 ... 3,3 V
24
1
5
4
3
, < 450 mA (20 ... 30 V
DC
DC
1
5
4
3
, < 450 mA (20 ... 30 V
DC
DC
1
+
2
A
3
-
4
B
5
nicht anschließen
Schirm
)
DC
1
+
2
A
3
-
4
B
5
nicht anschließen
Schirm
)
DC
