IUH-F190-V1-*,IUT-F190-R4-V1*
Produktbeschreibung
3.4
Allgemeine Funktionen und Merkmale

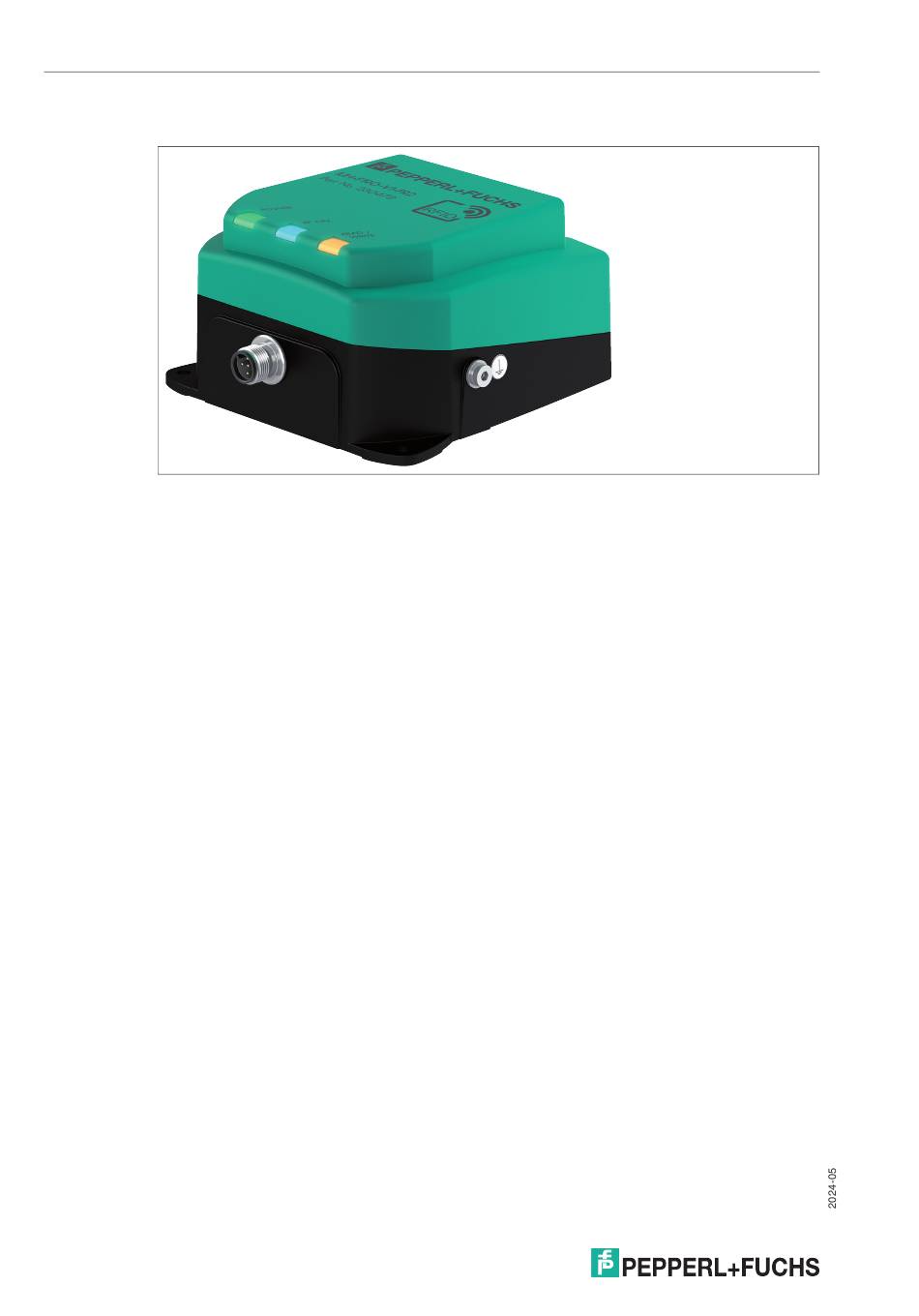

Abbildung 3.5
Funktionen
Die Schreib-/Leseköpfe wurden für das Schreiben und Lesen von passiven Datenträgern mit
einer Betriebsfrequenz im UHF-Bereich entwickelt.
Der Schreib-/Lesekopf IUH-F190-V1-* kann nur zusammen mit einer IDENTControl-Auswerte-
einheit von Pepperl+Fuchs betrieben werden.
Die Schreib-/Leseköpfe IUT-F190-R4-V1-* benötigen keine Auswerteeinheit und können mit-
tels einer Punkt-zu-Punkt Verbindung an eine serielle Schnittstelle RS-485 angeschlossen wer-
den.
Erfassungsbereich
Der Erfassungsbereich beträgt typisch 2 Meter. Transponder gemäß EPC Gen 2 (ISO/IEC
18000-63) werden unterstützt.
Maximaler Frequenzbereich
Die Schreib-/Leseköpfe IUH-F190-V1-FR1* und IUT-F190-R4-V1-FR1* können im Frequenz-
bereich von 865 MHz bis 868 MHz betrieben werden. Die Schreib-/Leseköpfe IUH-F190-V1-
FR2* und IUT-F190-R4-V1-FR2* können im Frequenzbereich von 902 MHz bis 928 MHz
betrieben werden.
Merkmale
Der Schreib-/Lesekopf verfügt über folgende Merkmale:
•
3 LEDs zur Funktionsanzeige
•
industrietaugliches Gehäuse in kleiner Bauform
•
Pulkerfassung
•
Anschluss über Steckverbinder V1 (M12 x 1) an die IDENTControl
•
geschützt gegen elektrostatische Entladung
Integrierte Antenne
Die Schreib-/Leseköpfe besitzen eine linear dual polarisierte Antenne. Diese Schreib-/Lese-
köpfe können sowohl horizontal als auch vertikal polarisierte Wellen aussenden und empfan-
gen.
22
