Beschreibung

3.1

Komponenten

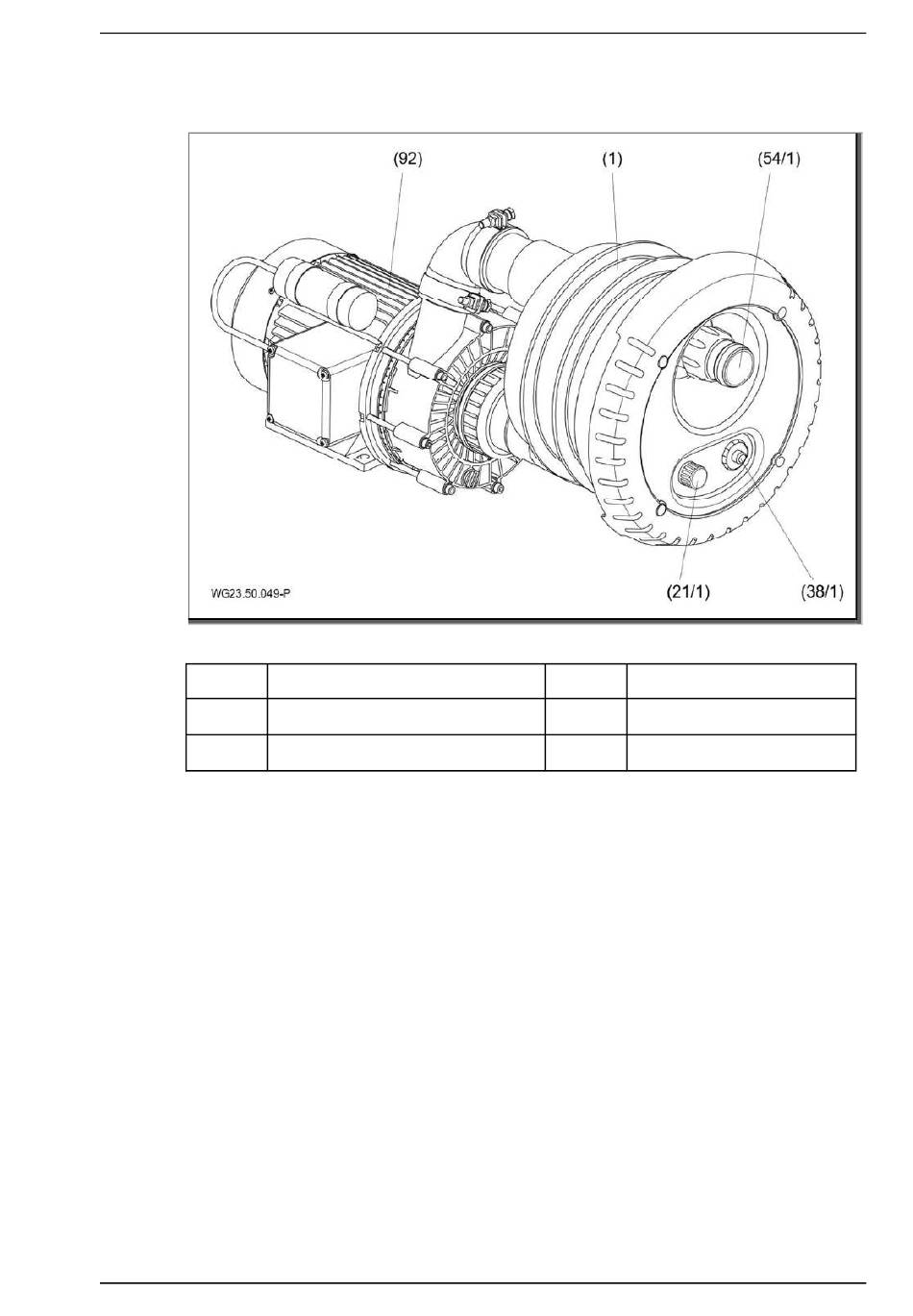

Abb. 1
(1)
Einbaugehäuse
(38/1) Pneumatiktaster Pumpe
(92) Pumpe
3.2

Funktion

Die Pumpe (92) ist über die Saug- und Druckleitung mit dem
Kunststoff-Einbaugehäuse (1) verbunden. Mit dem
Pneumatiktaster (38/1) wird die Pumpe EIN/AUS geschaltet. Über
den umlaufenden Ringkanal im Gehäuse wird das Badewasser
mit geringer Strömung von der Jet-Pumpe (92) angesaugt und mit
hohem Druck über die Düse (54/1) in das Becken
zurückbefördert. Über die regulierbare Düse (54/1) kann der
Förderstrom und damit die Wirkung der Gegenstromanlage
eingestellt werden. Mit der Luftregulierung (21/1) kann dem
Düsenstrom variabel Luft beigemischt werden.
06|2020
Beschreibung
(21/1) Luftregulierung
(54/1) Düse
