MONTAGE
Zur Montage braucht man zwei Personen. Legen Sie alle Teile Ellipsentrainers an einem dafür freigemachten
Platz aus und entfernen Sie das Verpackungsmaterial. Werfen Sie das Verpackungsmaterial allerdings erst weg,
wenn die Montage fertig ist.
Außer den beigelegten Werkzeugen braucht man einen Kreuzschlitzschraubendreher
.

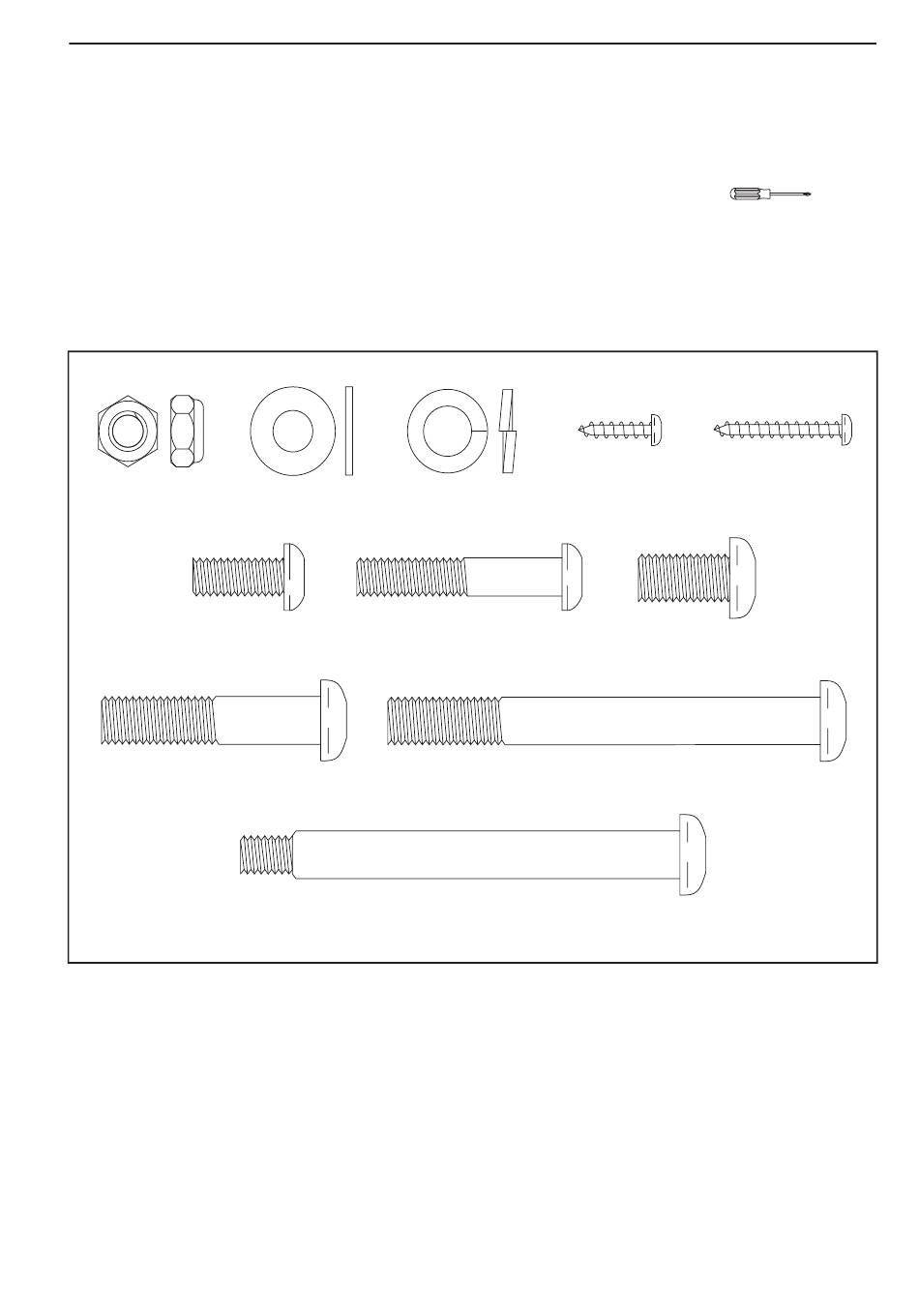

Beim Zusammenstellen Ellipsentrainers verwendet man zur Identifikation der kleinen Teile die Abbildungen
unten. Die Zahl in Klammern, die sich unter jedem Teil befindet, ist die Bestellnummer, welche identisch ist mit
der Zahl in der TEILELISTE am Ende dieser Bedienungsanleitung. Die Zahl hinter der Klammer gibt an, wieviele
solche Teile bei der Montage gebraucht werden. Anmerkung: Sollte sich ein Teil nicht im Teilesack befind-
en, sehen Sie erst nach, ob es nicht schon angebracht worden ist.
M4 x 16mm
M4 x 28mm
M8
M8 Unterlegscheibe
M10 Federring
Schraube
Schraube (99)–4
Kontermutter
(33)–2
(78)–10
(92)–6
(77)–4
M8 x 20mm
M8 x 45mm Bolzen
M10 x 20mm Schraube
Schraube (80)–2
(79)–6
(76)–4
M10 x 48mm
M10 x 95mm Schraube (82)–4
Schraube (75)–6
Selbsthemmender Bolzen m. Ansatzschaft (31)–2
5
