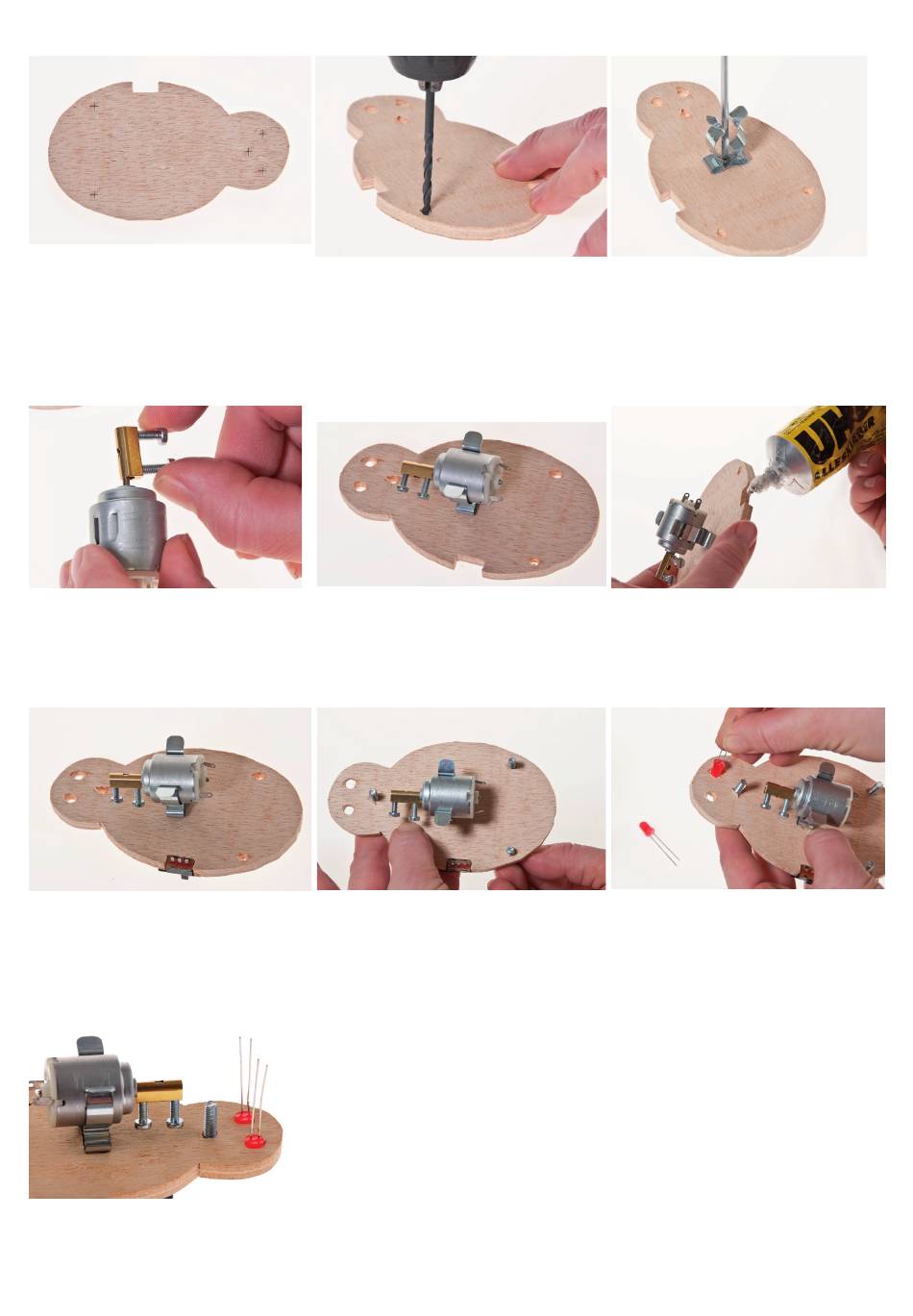

1. Den Körperumriss der Spinne von
1. Trace out the outline of the
der Schablone (Seite 5) übertragen.
spider using the pattern on page
Mittelpunkte der Bohrungen mit dem
5 Mark out the holes and use a
Vorstecher markieren. Den Spinnen-
bradawl to mark the centres Cut
körper mit Hilfe einer Laubsäge oder
out the shape of the spider and
Dekupiersäge aussägen. Sägeschnitte
sand to finish
mit Schmirgelpapier verschleifen.
4. Fix the cable joiner (14) on the
4. Beiliegende Lüsterklemme (14) mit den
beiden Zylinderkopfschrauben (12) auf
end of the motor (7) shaft and add
der Achse des Motors (7) festschrau-
the 2 machine screws as show
ben.
7 . Micro switch glued into its slot 8. Insert the 3 machine screws (12)
7. Den Mikroschiebeschalter in die Aus-
sparung einkleben.
2
INSTRUCTIONS
BAUANLEITUNG
2. Drill the holes for the eyes, 5mm
2. Die Bohrungen für die Augen (5 mm)
anbringen (siehe Schablone Seite 5).
dia. See pattern on page 5 Drill the
Die drei Bohrungen für die Beine durch-
three holes for the legs. Now is the
bohren. Nach Belieben kann die Spinne
time to paint the spider if you wish.
jetzt farbig gestaltet werden.
5. Den Motor (7) in den angeschraubten
5. Place the motor in the steel clip
Motorhalter (Federstahlklammer) wie
(7) as shown
abgebildet einsetzen.
8. Die 3 Zylinderkopfschrauben (12) wie
abgebildet durch die vorgebohrten
through the pre-drilled holes
Löcher stecken.
10. Take care when inserting the LEDS as they are poled
10. Beim Einsetzen der Leuchtdioden darauf achten, dass sich beide Anoden (langer
Schenkel) und Kathoden (kurzer Schenkel) gegenüber liegen (abgeflachte Seite
The longer legs should face together on the inside and the shorter
zeigt zur Aussenkante des Spinnenkopfes!)
legs toward the outer edge of the spider. As a second check the small
flat on the edge of the LED also faces the outside
3. Die Federstahlklammer (8) mit der
3. Screw (11) the spring steel clip
Schraube (11) mittig (Markierung)
(8) on the centre point of the
auf der Rückseite des Spinnenkörpers
spider, underneath
befestigen.
6. Glue the micro switch (5) in the
6. Die Aussparung für den Mikroschie-
slot as shown .Use an all purpose
beschalter (5) mit Alleskleber einstrei-
chen.
glue
9. Insert the LEDs (9) through the
9. Als Augen die Leuchtdioden (9) durch
die dafür vorgesehenen Löcher am
holes in the spider head
Kopf stecken (siehe Abbildung)
D109829#1
