Salda RIRS 700VW EKO 3.0 Bedienungsanleitung
Quelle: salda.lt, vetter-lufttechnik.de
Vorschau ausblenden
Andere Handbücher für RIRS 700VW EKO 3.0:
- Bedienungsanleitung (34 Seiten) ,
- Bedienungsanleitung (34 Seiten) ,
- Bedienungsanleitung (34 Seiten)
Werbung
Quicklinks
REKUPERATORINIAI ĮRENGINIAI
LUFTBEHANDLINGSAGGREGAT
AHU WITH HEAT RECOVERY
LÜFTUNGSGERÄTE MIT WÄRMERÜCKGEWINNUNG

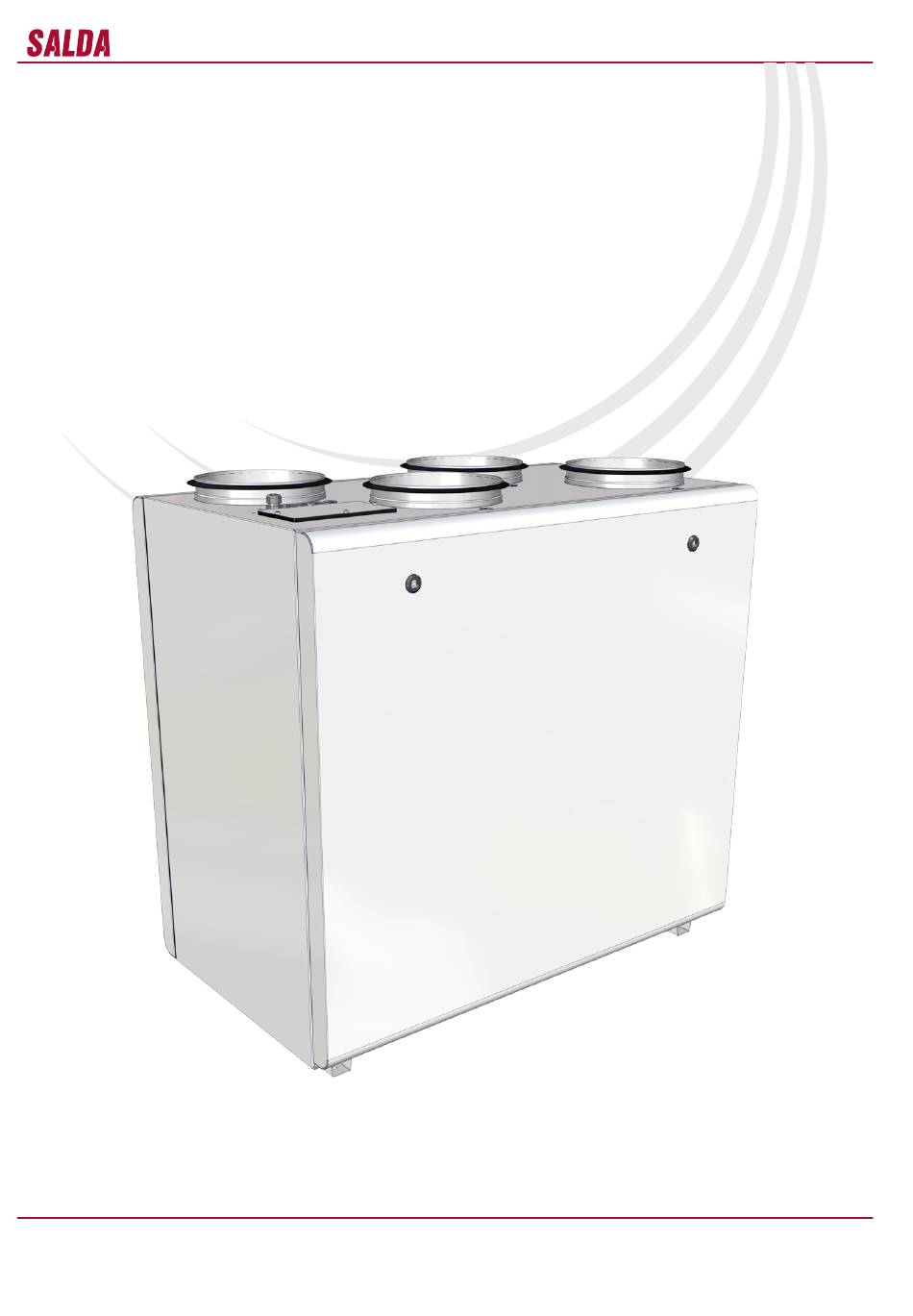

RIRS 700VE/VW EKO 3.0
