SA-CONTROL
DE
BEDIENUNGSANLEITUNG
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Salda SA-CONTROL

Inhaltszusammenfassung für Salda SA-CONTROL

  • Seite 1 SA-CONTROL BEDIENUNGSANLEITUNG...

  • Seite 2: Inhaltsverzeichnis

    1. INHALTSVERZEICHNIS 2. HAUPTSICHERHEITSINSTRUKTIONEN 3. MONTAGE 3.1. ANSCHLUSS DES BEDIENTEILES SA-CONTROL AN DAS LÜFTUNGSGERÄT 3.2. HOW SA-CONTROL AN DER WAND ZU MONTIEREN? 3.3. STÖRUNGEN 4. PRODUKTINFORMATION 4.1. BESCHREIBUNG 4.2. TECHNISCHE DATEN 4.3. STANDARDPAKET 5. INSTRUKTIONEN FÜR GERÄTE MIT PRV STEUERPLATINE 5.1.
  • Seite 3 6.2.14. EINSTELLUNGEN 6.2.14.1. KOMMUNIKATION 6.2.14.1.1. MANUELLES SETUP 6.2.14.1.2. AUTO-SETUP 6.2.14.2. SPRACHE 6.2.14.3. THEMA 6.2.14.4. HELLIGKEIT 6.2.14.5. BILDSCIRMSCHONERAUSWAHL 6.2.14.6. TON EINSTELLUNGEN 6.2.14.7. KINDERSICHERUNG 6.2.14.8. ÜBER 6.2.14.9. STANDARTEINSTELLUNGEN WIEDERHERSTELLEN 6.2.15. EINSTELLER 6.2.15.1. VOLUMENSTROM 6.2.15.1.1. ZULUFT 6.2.15.1.2. EXTRACT 6.2.15.1.3. ANDERE SA-CONTROL v2023.2 | DE...
  • Seite 4 6.2.15.4.15. FÜHLER 6.2.15.4.16. WÄRMETAUSCHER 6.2.15.4.17. HPC ERWEITERUNGSMODUL 6.2.15.5. SENSOR KORREKTUR 6.2.15.6. EINSTELLUNGEN SPEICHERN 6.2.15.7. AUSLOGGEN 6.2.16. SERVICE 6.2.16.1. HAUPT 6.2.16.1.1. AUTMATISCHE REGELUNG BLOCKIEREN 6.2.16.1.2. LUFTTEMPERATURREGELUNG 6.2.16.1.3. LUFTTEMPERATURSCHUTZ 6.2.16.1.4. SYSTEM MODUS SCHALTER 6.2.16.1.5. VENTILATORDREHZAHL SCHALTER 6.2.16.1.6. LUFTFILTERSCHUTZ | DE SA-CONTROL v2023.2...
  • Seite 5 6.2.16.7.7. WÄRMETAUSCHER 6.2.16.7.8. SCHUTZ DES VORHEIZREGISTERS 6.2.16.8. FÜHLER 6.2.16.8.1. 0-10VDC FÜHLER 6.2.16.8.1.1. LUFTQUALITÄTSFÜHLER 1 6.2.16.8.1.2. LUFTQUALITÄTSFÜHLER 2 6.2.16.8.1.3. RESERVIERT (VDC) 6.2.16.8.2. TEMPERATURFÜHLER 6.2.16.8.2.1. ZULUFT 6.2.16.8.2.2. ABLUFT 6.2.16.8.2.3. FORTLUFT 6.2.16.8.2.4. AUSSENLUFT 6.2.16.8.2.5. WASSERHEIZREGISTER WASSER 6.2.16.8.2.6. WASSERVORHEIZREGISTER WASSER SA-CONTROL v2023.2 | DE...
  • Seite 6 6.2.16.8.3.8. ABLUFTSTROM DRUCKGRENZEN 6.2.16.9. KOMMUNIKATION 6.2.16.9.1. INTERNAL PORT MODBUS 6.2.16.9.2. BMS PORT MODBUS 6.2.16.9.3. MODULE 6.2.16.10. STANDARTEINSTELLUNGEN WIEDERHERSTELLEN 6.2.16.11. EINSTELLUNGEN SPEICHERN 6.2.16.12. GERÄT NEUSTARTEN 6.2.16.13. AUSLOGGEN 6.2.17. ÜBER 7. VERWERTUNG 8. KONFORMITÄTSERKLÄRUNG 9. GARANTIE 9.1. BEFRISTETER GARANTIESCHEIN | DE SA-CONTROL v2023.2...

  • Seite 7: Hauptsicherheitsinstruktionen

    • Schützen Sie das Klimagerät vor dem mechanischen Schaden (Schlagen, Kratzer, usw.). • Die Montage-und Installationsarbeit kann nur von einer qualifizierten Person durchgeführt werden. • Die Elektrische Verbindung muss gemäß dem elektrischen Schema und den technischen • Voraussetzungen des Herstellers durchgeführt werden. SA-CONTROL v2023.2 | DE...

  • Seite 8: Montage

    15 mm 15 mm Verwenden Sie die folgenden Schritte, um den Bedienteil SA-Control mit einem Lüftungsgerät zu verbinden: • Packen Sie den Bedienteil SA-Control aus; • Verbinden Sie das Kabel mit dem Steckplatz auf dem Bedienteil (s. Foto 3.1 - 3.3): ○...

  • Seite 9: How Sa-Control An Der Wand Zu Montieren

    3.2. HOW SA-CONTROL AN DER WAND ZU MONTIEREN? 123 mm • Setzen Sie, um den Deckel, wie gezeigt, in der Abb. 2.1 zu heben. 68 mm • Stellen Sie es an der gewünschten Position an der Wand (s. Foto 8 - 11). Kennzeichnen Sie die Positionen der Befestigungslöcher.

  • Seite 10: Störungen

    Die Farben auf dem Bildschirm werden nicht richtig ab- • Kontaktiren Sie den Lieferanten gebildet Bedienteil funktioniert nicht • Kontaktiren Sie den Lieferanten Es ist unmöglich die Software des Bedienteiles zu aktuali- • Kontaktiren Sie den Lieferanten sieren | DE SA-CONTROL v2023.2...

  • Seite 11: Produktinformation

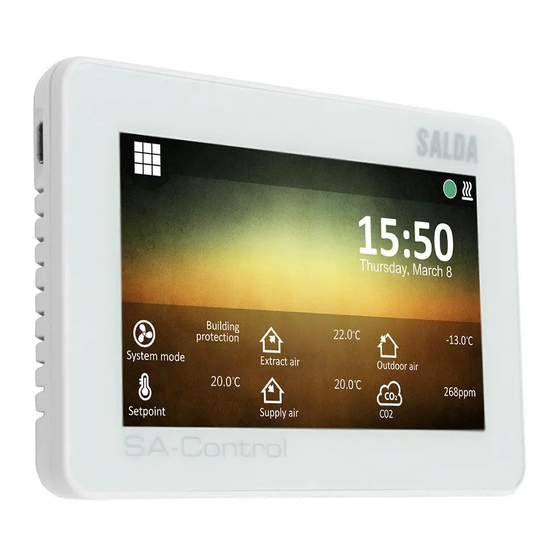

    4. PRODUKTINFORMATION 4.1. BESCHREIBUNG Der Bedienteil SA-Control ist entworfen worden für: • SALDA - Lüftungsgeräte und andere Geräte, die auf PRV - Controller (RIS EKO 3.0, RIRS EKO 3.0), MCB/MiniMCB Controller (Smarty, AmberAir, AmberAir Compact) basiert sind; Achtung! • Einige der Artikel in dieser Bedienungsanleitung können für Sie nicht gelten. Es hängt vom Typ der Steuerplatine auf Ihrem Gerät ab.

  • Seite 12: Instruktionen Für Geräte Mit Prv Steuerplatine

    5.1.1. WIDGETS HAUPTFENSTER » WIDGETS IKONE NAME BESCHREIBUNG Optionen: • AN 1  MODUS • STANDBY • MANUELL • WOCHENZEITPLAN MENÜ » EINSTELLUNGEN » 2  DEVICE KOMMUNIKATION 3  VENTILATOREN DREHZAHL Reihe: [ 0 .. 3; BOOST ] | DE SA-CONTROL v2023.2...

  • Seite 13: Modus

    SOLLWERT [ °C ] 5.1.1.1. MODUS HAUPTFENSTER » WIDGETS » MODUS IKONE NAME BESCHREIBUNG 1  2  STANDBY Optionen: 3  • MANUELL • WOCHENZEITPLAN 4  MANUELL 5  WOCHENZEITPLAN 5.1.1.2. VENTILATOREN DREHZAHL HAUPTFENSTER » WIDGETS » VENTILATOREN DREHZAHL SA-CONTROL v2023.2 | DE...

  • Seite 14: Beschreibung

    IKONE NAME BESCHREIBUNG 1  AN (0) 2  VENTILATOREN DREHZAHL 3  BOOST 5.1.1.3. SOLLWERT HAUPTFENSTER » WIDGETS » SOLLWERT 5.1.2. ALLGEMEINE ÜBERSICHT HAUPTFENSTER » ALLGEMEINE ÜBERSICHT | DE SA-CONTROL v2023.2...

  • Seite 15: Menü

    IKONE NAME BESCHREIBUNG ABLUFT [ °C ] 2  AUSSENLUFT [ °C ] 3  ABLUFT CO [ PPM ] 4  ZULUFT [ °C ] 5  FORTLUFT [ °C ] ABLUFT RH [ % ] 5.2. MENÜ MENÜ SA-CONTROL v2023.2 | DE...

  • Seite 16: Stand

    IKONE NAME IKONE NAME 1  STAND FILTER 2  NACHTKÜHLUNG ALARME 3  BOOST SERVICE 4  DATUM & UHRZEIT EINSTELLUNGEN 5  WOCHENZEITPLAN ÜBER 5.2.1. STAND MENÜ » STAND Detaillierter Status des AHU. | DE SA-CONTROL v2023.2...
  • Seite 17 [ % ] DREHZAHL ABLUFT [ % ] Optionen: VENTILATOREN ZUSTAND • AN • EIN ABLUFT RH Reihe: [ 0 .. 99 % ] SOLLWERT Reihe: [ 15 .. 30 °C ] Optionen: STANDBY • AN • EIN SA-CONTROL v2023.2 | DE...

  • Seite 18: Nachtkühlung

    [ RPM ] DREHZAHL RPM ABLUFTVENTILATOR [ RPM ] RÜCKLAUFWASSERTEMPERATUR WASSERHEIZ- [ °C ] REGISTER AUSSENLUFTKLAPPENANTRIEB Reihe: [ 0 .. 1 ] Reihe: [ SOMMER; WINTER; SAISON IMMER ] SOFTWARE VERSION 5.2.2. NACHTKÜHLUNG MENÜ » NACHTKÜHLUNG | DE SA-CONTROL v2023.2...

  • Seite 19: Boost

    5.2.3. BOOST MENÜ » BOOST NAME BESCHREIBUNG BOOST ZÄHLER Reihe: [ 0 .. 255 MINUTEN] 5.2.4. DATUM & UHRZEIT MENÜ » DATUM & UHRZEIT IKONE NAME IKONE NAME 1  SET DATE & TIME 2  TIME KEEPING FUNCTION SA-CONTROL v2023.2 | DE...

  • Seite 20: Set Date & Time

    5.2.4.2. TIME KEEPING FUNCTION MENÜ » DATUM & UHRZEIT » TIME KEEPING FUNCTION SA-Control kann die Zeit für zwei Tage speichern, falls der Strom ausfällt, und die Zeitinformationen für die Steuerplatine bereitstellen (erforderlich, damit die Zeitplanfunktion ordnungsgemäß funk- tioniert). Wenn diese Funktion deaktiviert ist, wird der Zeitwert von der Steuerplatine (MCB-Steu- erplatine) gelesen und angezeigt.

  • Seite 21: Wochenzeitplan

    Alle Ereignisse der Wochenta- EREIGNISSE ZURÜCKSETZEN gen zurücksetzen EREIGNISNUMMER Reihe: [ 1 ... 8 ] EREIGNIS KOPIEREN Optionen: ÜBERSICHT DER EREIGNISSE • AN • EIN EREIGNIS BEARBEITEN 5.2.5.1. TAG KOPIEREN MENÜ » WOCHENZEITPLAN » TAG KOPIEREN SA-CONTROL v2023.2 | DE...

  • Seite 22: Ereignisse Zurücksetzen

    5.2.5.2. EREIGNISSE ZURÜCKSETZEN MENÜ » WOCHENZEITPLAN » EREIGNISSE ZURÜCKSETZEN 5.2.5.3. EREIGNIS KOPIEREN MENÜ » WOCHENZEITPLAN » EREIGNIS KOPIEREN 5.2.5.4. EREIGNIS BEARBEITEN MENÜ » WOCHENZEITPLAN » EREIGNIS BEARBEITEN | DE SA-CONTROL v2023.2...

  • Seite 23: Filter

    Reihe: [ 0 ... 3 ] SOLLWERT Reihe: [ 0 .. 30 °C ] 5.2.6. FILTER MENÜ » FILTER Tippen Sie auf die Timeranzeige, um den Wert zurückzusetzen. NAME BESCHREIBUNG Optionen: ZURÜCKSETZEN ZÄHLER • KEINE AKTION • RESET SA-CONTROL v2023.2 | DE...

  • Seite 24: Alarme

    5.2.7. ALARME MENÜ » ALARME 5.2.8. SERVICE MENÜ » SERVICE Die Liste der Parameter hängt von der Konfiguration des AHU ab und kann unterschiedlich sein. | DE SA-CONTROL v2023.2...

  • Seite 25: Lüftung Modus

    IKONE NAME IKONE NAME 1  LÜFTUNG MODUS DRUCK 2  DIREKTVERDAMPFER 3  FANS FEUCHTIGKEIT 4  WASSERHEIZREGISTER KOMMUNIKATION 5  LÜFTUNG ANDERE STANDARTEINSTELLUNGEN 6  WIEDERHERSTELLEN 7  FROSTSCHUTZ AUSLOGGEN FILTER 5.2.8.1. LÜFTUNG MODUS MENÜ » SERVICE » LÜFTUNG MODUS SA-CONTROL v2023.2 | DE...

  • Seite 26: Direktverdampfer

    • NACH DURCHSCHNITT VON 3 TAGE AUSSENTEMPERATU- ZULUFTTEMPERATURUN- Reihe: [ 15 .. 24 °C ] TERGRENZE ZULUFTTEMPERATUR- Reihe: [ 25 .. 40 °C ] GRENZWERT SOLLWERT AUSSENLUFT Reihe: [ 10 .. 30 °C ] 5.2.8.2. DIREKTVERDAMPFER MENÜ » SERVICE » DIREKTVERDAMPFER | DE SA-CONTROL v2023.2...

  • Seite 27: Fans

    Reihe: [ 0 .. 99 % ] SOLLWERT AUSSENLUFT Reihe: [ 10 .. 30 °C ] 5.2.8.3. FANS MENÜ » SERVICE » FANS IKONE NAME IKONE NAME 1  3  ANDERE 2  5.2.8.3.1. SAF MENÜ » SERVICE » FANS » SAF SA-CONTROL v2023.2 | DE...

  • Seite 28: Eaf

    Reihe: [ -100 .. 100 % ] FERENZ GERING Reihe: [ 0 .. 100 % ] MITTEL Reihe: [ 0 .. 100 % ] HOCH Reihe: [ 0 .. 100 % ] BOOST Reihe: [ 0 .. 100 % ] | DE SA-CONTROL v2023.2...

  • Seite 29: Andere

    NAME BESCHREIBUNG KRITISCHE TEMPERATUR Reihe: [ 0 .. 20 °C ] STOPPTEMPERATUR Reihe: [ 0 .. 20 °C ] PUMPENSTOPP Reihe: [ 10 .. 20 MINUTEN ] SELBSTTEST ZEITRAUM Reihe: [ 0 .. 5 STUNDEN ] SA-CONTROL v2023.2 | DE...

  • Seite 30: Lüftung

    • WASSER VAL+- • WASSER 0-10V • H 0-10V Optionen: • RHC EINHEIT • RHEC • TK Optionen: • BYPASSKLAPPE DMP WÄRMETAUSCHER • BYPASSKLAPPE 0-10V • ROTOR AN/AUS • ROTOR 0-10V Optionen: VENTILATOR TYP • AC • EC | DE SA-CONTROL v2023.2...

  • Seite 31: System

    1  SYSTEM 5  BYPASSKLAPPE 2  RAUM 6  CHILLER 3  ERHITZER 4  VORERHITZER 8  5.2.8.6.1. SYSTEM MENÜ » SERVICE » PI » SYSTEM NAME BESCHREIBUNG Reihe: [ 1 .. 1000 ] Reihe: [ 1 .. 10000 ] SA-CONTROL v2023.2 | DE...

  • Seite 32: Raum

    Reihe: [ 1 .. 65535 ] 5.2.8.6.8. EAF MENÜ » SERVICE » PI » SAF NAME BESCHREIBUNG Reihe: [ 1 .. 65535 ] Reihe: [ 1 .. 65535 ] 5.2.8.7. FROSTSCHUTZ MENÜ » SERVICE » FROSTSCHUTZ | DE SA-CONTROL v2023.2...

  • Seite 33: Ventilator Drehzahl Reduzierung

    Optionen: • HEATEX • KLINGB RICHTUNG • TSETPOINT • TOUTSIDE • DEWP PLATET • AN Optionen: VENTILATOR DREHZAHL • AN REDUZIERUNG • EIN Optionen: BYPASSKLAPPE/ROTOR • AN • EIN Optionen: PASSIVTEMPERATUR • AN STEUERUNG • EIN SA-CONTROL v2023.2 | DE...

  • Seite 34: Filter

    • AKTIVIERT FILTERZÄHLERLIMIT Reihe: [ 168 .. 6480 STUNDEN ] 5.2.8.9. DRUCK MENÜ » SERVICE » DRUCK NAME BESCHREIBUNG SENSORWERT 0V Reihe: [ 0 .. 2000 Pa ] SENSORWERT 10V Reihe: [ 0 .. 2000 Pa ] | DE SA-CONTROL v2023.2...

  • Seite 35: Feuchtigkeit

    Reihe: [ 10 .. 1000 ppm ] SENSORWERT 0V Reihe: [ 0 .. 2000 ppm ] SENSORWERT 10V Reihe: [ 0 .. 2000 ppm ] WHEN 100 PPM Reihe: [ 0 .. 255 ppm ] 5.2.8.11. FEUCHTIGKEIT MENÜ » SERVICE » FEUCHTIGKEIT SA-CONTROL v2023.2 | DE...

  • Seite 36: Hochrangige Funktion

    Reihe: [ 0 .. 70 % ] SCHNITT FEUCHTIGKEIT HOCHRANGIGER WERT Reihe: [ 0 .. 100 % ] HOCHRANGIGER TIMER Reihe: [ 0 .. 255 MINUTEN ] Optionen: HOCHRANGIGE FUNKTION • DEAKTIVIERT • AKTIVIERT 5.2.8.12. KOMMUNIKATION MENÜ » SERVICE » KOMMUNIKATION | DE SA-CONTROL v2023.2...

  • Seite 37: Andere

    NAME BESCHREIBUNG Optionen: RC KOMPAKTIBILITÄTSMO- • DEAKTIVIERT • AKTIVIERT Optionen: KEINE VERBINDUNG ZUR • SYSTEM LÄUFT FERNSTEUERUNG • SYSTEM STOPPT Optionen: • KEINE SCHNELLTASTE • BOOST • STANDBY/RUN NACHLAUFZEIT VENTILA- Reihe: [ 0 .. 255 SEKUNDEN] SA-CONTROL v2023.2 | DE...

  • Seite 38: Standarteinstellungen Wiederherstellen

    5.2.8.15. AUSLOGGEN MENÜ » SERVICE » AUSLOGGEN 5.2.9. EINSTELLUNGEN MENÜ » EINSTELLUNGEN Einstellungen des Bedienteils SA-Control. Ausführliche Informationen finden Sie im Abschnitt „6.2.14. EINSTELLUN- GEN“ auf Seite 56, da die bereitgestellten Informationen mit denen der MCB/MiniMCB-Steuerplatine übereinstim- men. | DE...

  • Seite 39: Instruktionen Für Geräte Mit Mcb/Minimcb-Steuerplatine

    • AKTIV JE NACH TEMPERATUR • INAKTIV Optionen: 4  GRENZWERT • AKTIV • INAKTIV Optionen: 5  HYDRAULIKPUMPENÜBUNG • AKTIV • INAKTIV Optionen: 6  SAISON • AKTIV • INAKTIV Optionen: 7  STANDBY BLOKIERUNGSMODUS • AKTIV • INAKTIV SA-CONTROL v2023.2 | DE...

  • Seite 40: Widgets

    VOLLSTÄNDIGE RÜCKFÜHRUNG • AKTIV • INAKTIV Optionen: FERNBETRIEB • AKTIV • INAKTIV 6.1.2. WIDGETS HAUPTFENSTER » WIDGETS IKONE NAME BESCHREIBUNG Optionen: • STANDBY 1  MODUS • GEBÄUDESCHUTZ • SPAR • KOMFORT 2  SOLLWERT [ °C ] | DE SA-CONTROL v2023.2...

  • Seite 41: Modus

    HAUPTFENSTER » WIDGETS » MODUS IKONE NAME BESCHREIBUNG 1  STANDBY Optionen: 2  GEBÄUDESCHUTZ • BOOST ZÄHLER Optionen: 3  SPAR • BOOST ZÄHLER Optionen: 4  KOMFORT • BOOST ZÄHLER 5  BOOST ZÄHLER 6.1.2.2. SOLLWERT HAUPTFENSTER » WIDGETS » SOLLWERT SA-CONTROL v2023.2 | DE...

  • Seite 42: Allgemeine Übersicht

    2  FORTLUFT [ °C ] 3  AUSSENLUFT [ °C ] 4  STANDBAY LIMIT IN MINUTEN Reihe: [ 0 .. 500 MINUTEN ] 5  NÄCHSTES ERREIGNIS IN Reihe: [ 0 .. 24 STUNDEN ] 6.2. MENÜ MENÜ | DE SA-CONTROL v2023.2...
  • Seite 43 IKONE NAME IKONE NAME 1  STAND 10  FERIENPLAN 2  NACHTKÜHLUNG 11  ALARME 3  BOOST 12  ALARM GESCHICHTE 4  SOLLWERTE 13  ANDERE 5  FEUCHTIGKEIT 14  EINSTELLUNGEN 6  FILTER 15  EINSTELLER 7  HEIZUNGSSAISON 16  SERVICE SA-CONTROL v2023.2 | DE...

  • Seite 44: Stand

    IKONE NAME IKONE NAME 8  DATUM & UHRZEIT 17  ÜBER 9  WOCHENZEITPLAN 6.2.1. STAND MENÜ » STAND Detaillierter Status des AHU. | DE SA-CONTROL v2023.2...
  • Seite 45 ABLUFT RH Reihe: [ 0 .. 100 % ] ABLUFT CO Reihe: [ 0 .. 2000 PPM ] SOFTWARE VERSION KONFIGURATION VERSION WASSERHEIZREGISTER WASSER [ °C ] WASSERVORHEIZREGISTER WASSER [ °C ] HYDRAULIK KÜHLWASSER [ °C ] SA-CONTROL v2023.2 | DE...

  • Seite 46: Nachtkühlung

    [ % ] TEMPERATUR NACH WÄRMETAUSCHER [ °C ] AKTUELLER ZULUFTSTROM [ % ] AKTUELLER ABLUFTSTROM [ % ] AKTUELLER ZULUFTKANALDRUCK [ Pa ] AKTUELLER ABLUFTKANALDRUCK [ Pa ] AKTUELLER ABLUFTSTROM /h ] 6.2.2. NACHTKÜHLUNG MENÜ » NACHTKÜHLUNG | DE SA-CONTROL v2023.2...

  • Seite 47: Boost

    Reihe: [ 13 .. 30 °C ] AUSSENTEMPERATUR LIMIT Reihe: [ 0 .. 30 °C ] RAUMTEMPERATUR SOLLWERT Reihe: [ 0 .. 30 °C ] 6.2.3. BOOST MENÜ » BOOST NAME BESCHREIBUNG BOOST ZÄHLER Reihe: [ 0 .. 18000 SEKUNDEN ] SA-CONTROL v2023.2 | DE...

  • Seite 48: Sollwerte

    • AKTIVIERT Optionen: ENERGIESPAREN IN SPAR- • DEAKTIVIERT MODUS ○ SPAR — Reihe: [ 16.5 .. 40 °C ] • AKTIVIERT Optionen: BENUTZE UMLUFT • DEAKTIVIERT • AKTIVIERT KOMFORT Reihe: [ 16.5 .. 40 °C ] | DE SA-CONTROL v2023.2...

  • Seite 49: Feuchtigkeit

    ○ ZU HOHE ENTFEUCHTUNGS-BOOST ZEIT — Reihe: [ 0 .. 600 MINUTEN ] 6.2.6. FILTER MENÜ » FILTER Tippen Sie auf die Timeranzeige, um den Wert zurückzusetzen. NAME BESCHREIBUNG Optionen: ZURÜCKSETZEN ZÄHLER • KEINE AKTION • RESET SA-CONTROL v2023.2 | DE...

  • Seite 50: Heizungssaison

    ○ TEMPERATURLIMIT — Reihe: [ 0 .. 30 °C ] TEMPERATURSOLLWERT ANPASSUNG DURCH JAH- Reihe: [ -15 .. 15 °C ] RESZEITENWECHSEL 6.2.8. DATUM & UHRZEIT MENÜ » DATUM & UHRZEIT IKONE NAME IKONE NAME 1  SET DATE & TIME 2  TIME KEEPING FUNCTION | DE SA-CONTROL v2023.2...

  • Seite 51: Set Date & Time

    6.2.8.2. TIME KEEPING FUNCTION MENÜ » DATUM & UHRZEIT » TIME KEEPING FUNCTION SA-Control kann die Zeit für zwei Tage speichern, falls der Strom ausfällt, und die Zeitinformationen für die Steuerplatine bereitstellen (erforderlich, damit die Zeitplanfunktion ordnungsgemäß funk- tioniert). Wenn diese Funktion deaktiviert ist, wird der Zeitwert von der Steuerplatine (MCB-Steu- erplatine) gelesen und angezeigt.

  • Seite 52: Wochenzeitplan

    6.2.9. WOCHENZEITPLAN MENÜ » WOCHENZEITPLAN NAME ÜBERSICHT DER EREIGNISSE EREIGNISNUMMER EREIGNIS BEARBEITEN 6.2.9.1. EREIGNIS BEARBEITEN MENÜ » WOCHENZEITPLAN » EREIGNIS BEARBEITEN | DE SA-CONTROL v2023.2...

  • Seite 53: Ferienplan

    Optionen: • AUTO SOLLWERT • ENERGIE SPAREN • TEMPERATURLIMIT — Reihe: [ 16 .. 30 °C ] WOCHENTAGE Reihe: [ Mo ... So ] 6.2.10. FERIENPLAN MENÜ » FERIENPLAN NAME ÜBERSICHT DER EREIGNISSE EREIGNISNUMMER EREIGNIS BEARBEITEN SA-CONTROL v2023.2 | DE...

  • Seite 54: Ereignis Bearbeiten

    HOURS START Reihe: [ 0 .. 23 STUNDEN ] MONTH STOP Reihe: [ 1 .. 12 MONAT ] DAY STOP Reihe: [ 1 .. 31 TAG ] HOURS STOP Reihe: [ 0 .. 23 STUNDEN ] | DE SA-CONTROL v2023.2...

  • Seite 55: Alarme

    VENTILATOREN DREHZAHL • GEBÄUDESCHUTZ • SPAR • KOMFORT 6.2.11. ALARME MENÜ » ALARME 6.2.12. ALARM GESCHICHTE MENÜ » ALARM GESCHICHTE 6.2.13. ANDERE MENÜ » ANDERE NAME BESCHREIBUNG BRANDSCHUTZKLAPPE PRÜFUNG Reihe: [ 0 .. 23 STUNDEN ] SA-CONTROL v2023.2 | DE...

  • Seite 56: Einstellungen

    6.2.14. EINSTELLUNGEN MENÜ » EINSTELLUNGEN Einstellungen des Bedienteils SA-Control. IKONE NAME IKONE NAME 1  KOMMUNIKATION 6  TON EINSTELLUNGEN 2  SPRACHE KINDERSICHERUNG 3  THEMA 8  ÜBER STANDARTEINSTELLUNGEN 4  HELLIGKEIT 9  WIEDERHERSTELLEN BILDSCIRMSCHONERAUS- 5  WAHL | DE SA-CONTROL v2023.2...

  • Seite 57: Kommunikation

    6.2.14.1. KOMMUNIKATION MENÜ » EINSTELLUNGEN » KOMMUNIKATION Einstellungen der RS485-Verbindung. IKONE NAME IKONE NAME 1  MANUELLES SETUP 2  AUTO-SETUP 6.2.14.1.1. MANUELLES SETUP MENÜ » EINSTELLUNGEN » KOMMUNIKATION » MANUELLES SETUP SA-CONTROL v2023.2 | DE...

  • Seite 58: Auto-Setup

    Automatische Suche - Suche nach mehreren Geräten mit unterschiedlichen Einstellungen (ID und andere Einstellun- gen nicht bekannt). IKONE NAME IKONE NAME 1  GERÄT FINDEN 3  AUTOM. SUCHE 2  GERÄTE FINDEN 6.2.14.2. SPRACHE MENÜ » EINSTELLUNGEN » SPRACHE | DE SA-CONTROL v2023.2...

  • Seite 59: Thema

    6.2.14.3. THEMA MENÜ » EINSTELLUNGEN » THEMA SA-CONTROL v2023.2 | DE...

  • Seite 60: Helligkeit

    Der Bildschirmschoner schaltet sich ein, nachdem die Zeit für die "Dimmverzögerung" abgelaufen ist (MENÜ » EINSTELLUNGEN » HELLIGKEIT). IKONE NAME IKONE NAME 1  KEINE 3  2  GEDROSSELT LOGO ANMERKUNGEN. Der Bildschirmschoner funktioniert nur, wenn keine aktiven Warnungen oder Alarme vorliegen. | DE SA-CONTROL v2023.2...

  • Seite 61: Ton Einstellungen

    MENÜ » EINSTELLUNGEN » TON EINSTELLUNGEN NAME BESCHREIBUNG Optionen: EINSTELLUNGEN • DEAKTIVIERT • AKTIVIERT 6.2.14.7. KINDERSICHERUNG MENÜ » EINSTELLUNGEN » KINDERSICHERUNG Die Kindersicherung wird aktiviert, nachdem die Zeit für die "Dimmverzögerung" abgelaufen ist (MENÜ » EINSTELLUNGEN » HELLIGKEIT). SA-CONTROL v2023.2 | DE...

  • Seite 62: Über

    Reihe: [ 0 .. 9 ] PIN DIGIT 2 Reihe: [ 0 .. 9 ] PIN DIGIT 3 Reihe: [ 0 .. 9 ] PIN DIGIT 4 Reihe: [ 0 .. 9 ] 6.2.14.8. ÜBER MENÜ » EINSTELLUNGEN » ÜBER | DE SA-CONTROL v2023.2...

  • Seite 63: Einsteller

    Ausführliche Informationen über bestimmte Funktionen finden Sie im MCB-Handbuch. Die Liste der Parameter hängt von der Konfiguration des AHU ab und kann unterschiedlich sein. Vergessen Sie nach dem Ändern der Einstellungen nicht, diese unter MENÜ » EINSTELLER » EINSTELLUNGEN SPEICHERN zu speichern. SA-CONTROL v2023.2 | DE...

  • Seite 64: Volumenstrom

    2  6  CHERN 3  MANUELLE REGELUNG 7  AUSLOGGEN 4  STAND 6.2.15.1. VOLUMENSTROM MENÜ » EINSTELLER » VOLUMENSTROM IKONE NAME IKONE NAME 1  ZULUFT 3  ANDERE 2  EXTRACT 6.2.15.1.1. ZULUFT MENÜ » EINSTELLER » VOLUMENSTROM » ZULUFT | DE SA-CONTROL v2023.2...

  • Seite 65: Extract

    Reihe: [ 0 .. 100 % ] BOOST Reihe: [ 0 .. 100 % ] 6.2.15.1.3. ANDERE MENÜ » EINSTELLER » VOLUMENSTROM » ANDERE NAME BESCHREIBUNG ABLUFTVENTILATOR GE- SCHWINDIGKEIT DURCH Reihe: [ -100 .. 100 % ] ZULUFTVENTILATOR DREH- ZAHLDIFFERENZ SA-CONTROL v2023.2 | DE...

  • Seite 66: Pid

    MENÜ » EINSTELLER » PID » ERHITZER NAME BESCHREIBUNG Reihe: [ 0 .. 1000 ] Reihe: [ 0 .. 1000 ] Reihe: [ 0 .. 1000 ] 6.2.15.2.2. VORERHITZER MENÜ » EINSTELLER » PID » VORERHITZER | DE SA-CONTROL v2023.2...

  • Seite 67: Wärmetauscher

    Reihe: [ 0 .. 1000 ] Reihe: [ 0 .. 1000 ] 6.2.15.2.8. RECIRCULATION MENÜ » EINSTELLER » PID » RECIRCULATION NAME BESCHREIBUNG Reihe: [ 0 .. 1000 ] Reihe: [ 0 .. 1000 ] Reihe: [ 0 .. 1000 ] SA-CONTROL v2023.2 | DE...

  • Seite 68: Manuelle Regelung

    ZU/ABLUFTKLAPPE BLOCKIEREN ERHITZER BYPASSKLAPPE VORERHITZER ROTOR FANS DIREKTVERDAMPFER WASSERKÜHLER BRANDSCHUTZKLAPPE UMLUFTKLAPPE ANDERE 6.2.15.3.1. AUTMATISCHE REGELUNG BLOCKIEREN MENÜ » EINSTELLER » MANUELLE REGELUNG » AUTMATISCHE REGELUNG BLOCKIEREN NAME BESCHREIBUNG Optionen: AUTMATISCHE REGELUNG • DEAKTIVIERT BLOCKIEREN • AKTIVIERT | DE SA-CONTROL v2023.2...

  • Seite 69: Erhitzer

    • DEAKTIVIERT • AKTIVIERT AUSGABE Reihe: [ 0 .. 100 % ] Optionen: EXTRACT MANUAL CONT- • DEAKTIVIERT • AKTIVIERT AUSGABE Reihe: [ 0 .. 100 % ] Optionen: • AUTO STROMLEITUNG • DEAKTIVIERT • AKTIVIERT SA-CONTROL v2023.2 | DE...

  • Seite 70: Wasserkühler

    MENÜ » EINSTELLER » MANUELLE REGELUNG » WASSERKÜHLER NAME BESCHREIBUNG Optionen: MANUELLE REGELUNG • DEAKTIVIERT • AKTIVIERT AUSGABE Reihe: [ 0 .. 100 % ] Optionen: • AUTO UMWÄLZPUMPE • DEAKTIVIERT • AKTIVIERT 6.2.15.3.6. UMLUFTKLAPPE MENÜ » EINSTELLER » MANUELLE REGELUNG » UMLUFTKLAPPE | DE SA-CONTROL v2023.2...

  • Seite 71: Zu/Abluftklappe

    ZULUFTKLAPPE POSITION • AUTO • MANUELL ZULUFTKLAPPE POSITION Reihe: [ 0 .. 100 % ] Optionen: ZULUFTKLAPPE GEÖFFNET • AUTO AUSGANG • DEAKTIVIERT • AKTIVIERT Optionen: ZULUFTKLAPPE GESCHLOS- • AUTO SEN AUSGANG • DEAKTIVIERT • AKTIVIERT SA-CONTROL v2023.2 | DE...

  • Seite 72: Bypassklappe

    • AKTIVIERT AUSGABE Reihe: [ 0 .. 100 % ] Optionen: • AUTO STROMLEITUNG • DEAKTIVIERT • AKTIVIERT Optionen: • AUTO UMKEHRUNG • DEAKTIVIERT • AKTIVIERT Optionen: • AUTO DX ABTAU AUSGANG • DEAKTIVIERT • AKTIVIERT | DE SA-CONTROL v2023.2...

  • Seite 73: Brandschutzklappe

    SCHALTSCHRANK ERHIT- • AUTO ZER EINGABE • DEAKTIVIERT • AKTIVIERT Optionen: ARBEITSINDIKATION EIN- • AUTO GABE: • DEAKTIVIERT • AKTIVIERT Optionen: ALARMINDIKATION EIN- • AUTO GABE: • DEAKTIVIERT • AKTIVIERT 6.2.15.4. STAND MENÜ » EINSTELLER » STAND SA-CONTROL v2023.2 | DE...
  • Seite 74 NAME 1  TEMPERATURFÜHLER 10  VORERHITZER 2  FANS 11  BYPASSKLAPPE 3  WASSERKÜHLER 12  UMLUFTKLAPPE 4  ROTOR 13  ZU/ABLUFTKLAPPE 5  BRANDSCHUTZKLAPPE 14  DIREKTVERDAMPFER 6  STATUSANZEIGE 15  FÜHLER 7  ANDERE 16  WÄRMETAUSCHER HPC ERWEITERUNGSMO- 8  VERSION 17  9  ERHITZER | DE SA-CONTROL v2023.2...

  • Seite 75: Temperaturfühler

    [ °C ] AUSSENLUFT [ °C ] FORTLUFT [ °C ] WASSERHEIZREGISTER WASSER [ °C ] WASSERVORHEIZREGISTER WASSER [ °C ] HYDRAULIK KÜHLWASSER [ °C ] STEUERKASTEN [ °C ] TEMPERATUR NACH WÄRMETAUSCHER [ °C ] SA-CONTROL v2023.2 | DE...

  • Seite 76: Fans

    • EIN Optionen: ABLUFTVENTILATORSCHUTZ • AN • EIN Optionen: ZULUFTFILTERDRUCKRELAIS EINGABE • Inaktiv • Aktiv Optionen: ABLUFTFILTERDRUCKRELAIS EINGABE • Inaktiv • Aktiv Optionen: ZULÜFER WARNUNG • Inaktiv • Aktiv Optionen: ABLÜFTER WARNUNG • Inaktiv • Aktiv | DE SA-CONTROL v2023.2...

  • Seite 77: Wasserkühler

    • AKTIVIERT 6.2.15.4.4. ROTOR MENÜ » EINSTELLER » STAND » ROTOR IKONE NAME BESCHREIBUNG AUSGABE Reihe: [ 0 .. 100 % ] Optionen: STROMLEITUNG • AN • EIN SPEED Reihe: [ 0 .. 100 rpm ] SA-CONTROL v2023.2 | DE...

  • Seite 78: Brandschutzklappe

    Optionen: EINGABE: ÖPPNAD • AN • EIN Optionen: EINGABE: ABGESCHLOSSEN • AN • EIN Optionen: BRANDSCHUTZ • AN • EIN Optionen: TESTE BRANDSCHUZTKLAPPE • INAKTIV • AKTIV 6.2.15.4.6. STATUSANZEIGE MENÜ » EINSTELLER » STAND » STATUSANZEIGE | DE SA-CONTROL v2023.2...

  • Seite 79: Andere

    SYSTEM MODUS SCHALTER • AN • EIN Optionen: VENTILATORDREHZAHL SCHALTER • AN • EIN Optionen: SCHALTSCHRANK HEIZUNG • INAKTIV • AKTIV Optionen: FEUERSTÄTTESCHUTZ • INAKTIV • AKTIV 6.2.15.4.8. VERSION MENÜ » EINSTELLER » STAND » VERSION SA-CONTROL v2023.2 | DE...

  • Seite 80: Erhitzer

    • EIN Optionen: MANUELLER SCHUTZ DES VORHEIZREGISTERS • AN • EIN Optionen: VORERHITZER AUTOMATISCHER SCHUTZ • AN • EIN Optionen: PREHEATER CIRCULATION PUMP PROTECTION • AN • EIN 6.2.15.4.11. BYPASSKLAPPE MENÜ » EINSTELLER » STAND » BYPASSKLAPPE | DE SA-CONTROL v2023.2...

  • Seite 81: Umluftklappe

    • EIN Optionen: EINGABE: ABGESCHLOSSEN • AN • EIN 6.2.15.4.12. UMLUFTKLAPPE MENÜ » EINSTELLER » STAND » UMLUFTKLAPPE IKONE NAME BESCHREIBUNG Optionen: EINGABE: ABGESCHLOSSEN • INAKTIV • AKTIV 6.2.15.4.13. ZU/ABLUFTKLAPPE MENÜ » EINSTELLER » STAND » ZU/ABLUFTKLAPPE SA-CONTROL v2023.2 | DE...

  • Seite 82: Direktverdampfer

    • INAKTIV SCHUTZ • AKTIV Optionen: STROMLEITUNG • INAKTIV • AKTIV Optionen: ABTAUEINGANG • INAKTIV • AKTIV Optionen: DX KÜHLER ABTAUAUS- • INAKTIV GANG • AKTIV DX KÜHLER STEUERAUS- Reihe: [ 0 .. 100 % ] GANG | DE SA-CONTROL v2023.2...

  • Seite 83: Fühler

    • OK Optionen: WASSERHEIZREGISTER WASSER • AUSFALL • OK Optionen: WASSERVORHEIZREGISTER WASSER • AUSFALL • OK Optionen: HYDRAULIK KÜHLWASSER • AUSFALL • OK Optionen: STEUERKASTEN • AUSFALL • OK Optionen: TEMPERATUR NACH WÄRMETAUSCHER • AUSFALL • OK SA-CONTROL v2023.2 | DE...

  • Seite 84: Wärmetauscher

    SEGMENTKLAPPE 2 • INAKTIV • AKTIV Optionen: SEGMENTKLAPPE 3 • INAKTIV • AKTIV Optionen: ZU HOHER KONDENSATSTAND • INAKTIV • AKTIV DRUCK [ Pa ] 6.2.15.4.17. HPC ERWEITERUNGSMODUL MENÜ » EINSTELLER » STAND » HPC ERWEITERUNGSMODUL | DE SA-CONTROL v2023.2...
  • Seite 85 • INAKTIV • AKTIV Optionen: RHPC BELIEBIGES WASSERHEIZREGISTER INS- • INAKTIV TALLIERT • AKTIV Optionen: FERNSTEUERUNG STOPPE REGISTER VENTILA- • INAKTIV • AKTIV Optionen: FERNSTEUERUNG REGISTER VORBEREITEN • INAKTIV • AKTIV RHPC HEIZLEISTUNG RHPC VORHEIZLEISTUNG RHPC KÜHLLEISTUNG SA-CONTROL v2023.2 | DE...

  • Seite 86: Sensor Korrektur

    Reihe: [ -100 .. 100 °C ] AUSSENLUFT Reihe: [ -100 .. 100 °C ] SCHALTSCHRANK TEMPE- Reihe: [ -100 .. 100 °C ] RATUR LUFTQUALITÄTSFÜHLER 1 Reihe: [ -100 .. 100 ] RESERVIERT (VDC) Reihe: [ -100 .. 100 ] | DE SA-CONTROL v2023.2...

  • Seite 87: Einstellungen Speichern

    MENÜ » EINSTELLER » AUSLOGGEN 6.2.16. SERVICE MENÜ » SERVICE Ausführliche Informationen über bestimmte Funktionen finden Sie im MCB-Handbuch. Vergessen Sie nach dem Ändern der Einstellungen nicht, diese unter MENÜ » SERVICE » EIN- STELLUNGEN SPEICHERN zu speichern. SA-CONTROL v2023.2 | DE...
  • Seite 88 IKONE NAME IKONE NAME 1  HAUPT 8  FÜHLER 2  FANS 9  KOMMUNIKATION STANDARTEINSTELLUNGEN 3  KLAPPEN 10  WIEDERHERSTELLEN EINSTELLUNGEN SPEI- 4  WÄRMETAUSCHER 11  CHERN 5  ERHITZER 12  GERÄT NEUSTARTEN 6  KÜHLER 13  AUSLOGGEN 7  DIGITALE EINGABEN | DE SA-CONTROL v2023.2...

  • Seite 89: Haupt

    IKONE NAME IKONE NAME AUTMATISCHE REGELUNG 1  BRANDSCHUTZ 1 BLOCKIEREN LUFTTEMPERATURREGE- 2  8  BRANDSCHUTZ 2 LUNG 3  LUFTTEMPERATURSCHUTZ 9  SCHALTSCHRANK HEIZUNG 4  SYSTEM MODUS SCHALTER 10  GRENZWERT VENTILATORDREHZAHL 5  11  DUNSTABZUGSHAUBE SCHALTER 6  LUFTFILTERSCHUTZ 12  KALIBRIERUNGEN SA-CONTROL v2023.2 | DE...

  • Seite 90: Autmatische Regelung Blockieren

    • IMMER MODUS • IM WINTER • IM SOMMER STANDBY ZEITLIMIT PRO Reihe: [ 0 .. 500 MINUTEN ] TIMEOUT FÜR AUTOMATI- Optionen: SCHES ZURÜCKSETZEN • DEAKTIVIERT DES ALARMS • Reihe: [ 1 .. 24 STUNDEN ] | DE SA-CONTROL v2023.2...

  • Seite 91: Lufttemperaturregelung

    Reihe: [ 0 .. 100 % ] GLEICH EINBINDUNG Reihe: [ 0 .. 100 % ] TEMPERATURSTEUERUNG Reihe: [ 0 .. 180 SEKUNDEN ] PID PAUSE TEMPERATURSTEUERUNG Reihe: [ 0 .. 5 °C ] PID PAUSE GRENZWERT SA-CONTROL v2023.2 | DE...

  • Seite 92: Lufttemperaturschutz

    Reihe: [ 0 .. 20 °C ] TERGRENZE ZULUFTTEMPERATUR- Reihe: [ 20 .. 60 °C ] GRENZWERT ZULUFTTEMPERATURBE- Reihe: [ 0 .. 1000 SEKUNDEN ] GRENZUNG AUSZEIT Optionen: ZULUFTTEMPERATURBE- • KEINE GRENZUNG ALARM • WARNUNGEN ANZEIGEN • STOP SYSTEM | DE SA-CONTROL v2023.2...

  • Seite 93: System Modus Schalter

    • GEBÄUDESCHUTZ • SPAR • KOMFORT 6.2.16.1.5. VENTILATORDREHZAHL SCHALTER MENÜ » SERVICE » HAUPT » VENTILATORDREHZAHL SCHALTER NAME BESCHREIBUNG Optionen: • KEINE • PULSE - CUSTOM • CUSTOM AN/AUS • IMPULS - BOOST • BOOST AN/AUS SA-CONTROL v2023.2 | DE...

  • Seite 94: Luftfilterschutz

    BESCHREIBUNG Optionen: • KEINE FILTER DRUCKRELAIS • ZULUFT • ABLUFT • BEIDE Optionen: FILTERZÄHLERLIMIT • DEAKTIVIERT • AKTIVIERT FILTERZÄHLERLIMIT Reihe: [ 1 .. 365 TAG] 6.2.16.1.7. BRANDSCHUTZ 1 MENÜ » SERVICE » HAUPT » BRANDSCHUTZ 1 | DE SA-CONTROL v2023.2...

  • Seite 95: Brandschutz

    BOOT-ZEIT 6.2.16.1.9. SCHALTSCHRANK HEIZUNG MENÜ » SERVICE » HAUPT » SCHALTSCHRANK HEIZUNG NAME BESCHREIBUNG Optionen: SCHALTSCHRANK HEIZUNG • DEAKTIVIERT • AKTIVIERT Optionen: TEMPERATURREGELUNG • ERHITZER DURCH • FANS SOLLWERT Reihe: [ 1 .. 30 °C ] SA-CONTROL v2023.2 | DE...

  • Seite 96: Co Grenzwert

    Reihe: [ 0 .. 3000 ppm ] TERSCHIED VOM SOLLWERT 6.2.16.1.11. DUNSTABZUGSHAUBE MENÜ » SERVICE » HAUPT » DUNSTABZUGSHAUBE NAME BESCHREIBUNG Optionen: ALARME AUF DER DUNST- • DEAKTIVIERT ABZUGSHAUBE ANZEIGEN • AKTIVIERT 6.2.16.1.12. KALIBRIERUNGEN MENÜ » SERVICE » HAUPT » KALIBRIERUNGEN | DE SA-CONTROL v2023.2...

  • Seite 97: Fans

    DRUCK • KEINE AKTION • STARTEN 6.2.16.2. FANS MENÜ » SERVICE » FANS IKONE NAME IKONE NAME VENTILATORDREHZAHL 1  3  VENTILATORENSCHUTZ REGELUNG 2  VENTILATOREN SPANNUNG 6.2.16.2.1. VENTILATORDREHZAHL REGELUNG MENÜ » SERVICE » FANS » VENTILATORDREHZAHL REGELUNG SA-CONTROL v2023.2 | DE...

  • Seite 98: Ventilatoren Spannung

    ABLUFTVENTILATOR GE- Optionen: STEUERT DURCH ZULUFT- • DEAKTIVIERT VENTILATOR. • AKTIVIERT ABLUFTVENTILATOR GE- SCHWINDIGKEIT DURCH Reihe: [ -100 .. 100 % ] ZULUFTVENTILATOR DREH- ZAHLDIFFERENZ 6.2.16.2.2. VENTILATOREN SPANNUNG MENÜ » SERVICE » FANS » VENTILATOREN SPANNUNG | DE SA-CONTROL v2023.2...

  • Seite 99: Ventilatorenschutz

    Reihe: [ 1 .. 10 rpm] DREHUNG Optionen: DRUCKSCHUTZ • DEAKTIVIERT • AKTIVIERT DRUCKSCHUTZ ZEITBE- Reihe: [ 0 .. 1000 SEKUNDEN ] GRENZUNG Optionen: FEUERSTÄTTESCHUTZ • DEAKTIVIERT AKTIVIERT • AKTIVIERT VENTILATORDREHZAHLRE- Optionen: DUZIERUNG NACH TEMPE- • DEAKTIVIERT RATUR ERLAUBEN • AKTIVIERT SA-CONTROL v2023.2 | DE...

  • Seite 100: Klappen

    6.2.16.3. KLAPPEN MENÜ » SERVICE » KLAPPEN IKONE NAME IKONE NAME 1  ZU/ABLUFTKLAPPE 3  BRANDSCHUTZKLAPPE 2  UMLUFTKLAPPE 6.2.16.3.1. ZU/ABLUFTKLAPPE MENÜ » SERVICE » KLAPPEN » ZU/ABLUFTKLAPPE | DE SA-CONTROL v2023.2...

  • Seite 101: Umluftklappe

    ZULUFTKLAPPE ÖFFNUNGS- Reihe: [ 1 .. 225 SEKUNDEN ] DAUER 6.2.16.3.2. UMLUFTKLAPPE MENÜ » SERVICE » KLAPPEN » UMLUFTKLAPPE NAME BESCHREIBUNG Optionen: ZULUFT REZIRKULATIONS- • DEAKTIVIERT KLAPPE • AKTIVIERT Optionen: AUSSENLUFT REZIRKULA- • DEAKTIVIERT TIONSKLAPPE • AKTIVIERT SA-CONTROL v2023.2 | DE...

  • Seite 102: Brandschutzklappe

    LAUFZEIT Reihe: [ 1 .. 225 SEKUNDEN ] 6.2.16.3.3. BRANDSCHUTZKLAPPE MENÜ » SERVICE » KLAPPEN » BRANDSCHUTZKLAPPE NAME BESCHREIBUNG Optionen: • KEINE • EIN SCHALTER • ZWEI SCHALTER LAUFZEIT Reihe: [ 0 .. 225 SEKUNDEN ] | DE SA-CONTROL v2023.2...

  • Seite 103: Wärmetauscher

    Reihe: [ 0 .. 600 SEKUNDEN ] ENDSCHALTER TIMEOUT Optionen: DO FIRE DAMPER TEST • DEAKTIVIERT • AKTIVIERT 6.2.16.4. WÄRMETAUSCHER MENÜ » SERVICE » WÄRMETAUSCHER IKONE NAME IKONE NAME 1  2  FROSTSCHUTZ 6.2.16.4.1. TYP MENÜ » SERVICE » WÄRMETAUSCHER » TYP SA-CONTROL v2023.2 | DE...
  • Seite 104 Reihe: [ 0 .. 100 % ] BYPASS ÖFFNUNGSDAUER Reihe: [ 0 .. 225 SEKUNDEN ] Optionen: • EINE KLAPPE KLAPPENTYP • ZWEI SEGMENTE • DREI SEGMENTE • FERNBEDIENUNG Optionen: • 0-10VDC • AN/AUS AUSGANGSSCHWELLEN Reihe: [ 0 .. 100 % ] | DE SA-CONTROL v2023.2...

  • Seite 105: Frostschutz

    • DEAKTIVIERT METAUSCHER IM WINTER • AKTIVIERT 6.2.16.4.2. FROSTSCHUTZ MENÜ » SERVICE » WÄRMETAUSCHER » FROSTSCHUTZ IKONE NAME IKONE NAME 1  AKTIVIERUNG 3  SCHUTZMASSNAHMEN 2  DEAKTIVIERUNG 6.2.16.4.2.1. AKTIVIERUNG MENÜ » SERVICE » WÄRMETAUSCHER » FROSTSCHUTZ » AKTIVIERUNG SA-CONTROL v2023.2 | DE...

  • Seite 106: Deaktivierung

    • AKTIVIERT 6.2.16.4.2.2. DEAKTIVIERUNG MENÜ » SERVICE » WÄRMETAUSCHER » FROSTSCHUTZ » DEAKTIVIERUNG NAME BESCHREIBUNG FROSTSCHUTZABSCHAL- Reihe: [ 0 .. 10 °C ] TUNG T. DIFFERENZ 6.2.16.4.2.3. SCHUTZMASSNAHMEN MENÜ » SERVICE » WÄRMETAUSCHER » FROSTSCHUTZ » SCHUTZMASSNAHMEN | DE SA-CONTROL v2023.2...

  • Seite 107: Benutze Ventilatoren Für Frostschutz

    BENUTZE VENTILATOREN • UNGLEICHGEWICHT FÜR FROSTSCHUTZ • VERLANGSAMT DURCH FORTLUFTTEMPERATUR • AKTIVIERT Optionen: BENUTZE UMLUFT • DEAKTIVIERT • AKTIVIERT AUSSENLUFTTEMPERATUR- Optionen: FÜHLER VOR VORHEIZRE- • NO GISTER • JA Optionen: BYPASSKLAPPE/ROTOR • DEAKTIVIERT VERWENDEN • AKTIVIERT SA-CONTROL v2023.2 | DE...

  • Seite 108: Erhitzer

    Reihe: [ -50 .. 0 °C ] PERATURE 6.2.16.5. ERHITZER MENÜ » SERVICE » ERHITZER IKONE NAME IKONE NAME ABKÜHLUNG ELEKTRORE- 1  ERHITZER 4  GISTER 2  VORERHITZER 5  WASSERERHITZERSCHUTZ 3  FERNBEDIENUNG 6  STEUERPOSITION 6.2.16.5.1. ERHITZER MENÜ » SERVICE » ERHITZER » ERHITZER | DE SA-CONTROL v2023.2...

  • Seite 109: Vorerhitzer

    Optionen: • KEINE • 0-10VDC • AN/AUS • HYDRAULIK • GAS PWM ZEITINTERVAL Reihe: [ 0 .. 300 SEKUNDEN ] FROSTTEMPERATUR Reihe: [ -30 .. 10 °C ] Optionen: ALARM AKTION • SYSTEM STOPPT • BOOST SA-CONTROL v2023.2 | DE...

  • Seite 110: Fernbedienung

    • DEAKTIVIERT REGISTER • AKTIVIERT 6.2.16.5.4. ABKÜHLUNG ELEKTROREGISTER MENÜ » SERVICE » ERHITZER » ABKÜHLUNG ELEKTROREGISTER NAME BESCHREIBUNG ABKÜHLUNG ELEKTRORE- Reihe: [ 0 .. 100 SEKUNDEN ] GISTER 6.2.16.5.5. WASSERERHITZERSCHUTZ MENÜ » SERVICE » ERHITZER » WASSERERHITZERSCHUTZ | DE SA-CONTROL v2023.2...
  • Seite 111 PENAUSFALL • AKTIVIERT HEIZREGISTER FROST- Reihe: [ 0 .. 100 % ] SCHUTZ BESCHLEUNIGUNG HEIZREGISTER MINIMALER Reihe: [ 0 .. 100 % ] WERT IN WINTERMODUS HEIZREGISTER PID PAUSE Reihe: [ 0 .. 180 SEKUNDEN ] SA-CONTROL v2023.2 | DE...

  • Seite 112: Steuerposition

    6.2.16.5.6. STEUERPOSITION MENÜ » SERVICE » ERHITZER » STEUERPOSITION NAME BESCHREIBUNG Optionen: STEUERPOSITION • HEIZREGISTER AUF BASIS • VORHEIZREGISTER AUF BASIS 6.2.16.6. KÜHLER MENÜ » SERVICE » KÜHLER IKONE NAME IKONE NAME 1  WASSERKÜHLER 2  DIREKTVERDAMPFER | DE SA-CONTROL v2023.2...

  • Seite 113: Wasserkühler

    GRENZWERT VORHEIZREGISER FROST- Reihe: [ 0 .. 100 % ] SCHUZT BESCHLEUNIGUNG VORHEIZREGISTER MINI- MALER WERT IN WINTER- Reihe: [ 0 .. 100 % ] MODUS VORHEIZREGISTER PID Reihe: [ 0 .. 180 SEKUNDEN ] PAUSE SA-CONTROL v2023.2 | DE...

  • Seite 114: Digitale Eingaben

    1  EXTERNE STEUERUNG 5  FILTER DRUCKRELAIS 2  VENTILATORENSCHUTZ 6  BRANDSCHUTZKLAPPE 3  SCHUTZ DES HEIZREGISTERS 7 WÄRMETAUSCHER SCHUTZ DES VORHEIZRE- 4  KÜHLREGISTER SCHUTZ 8  GISTERS 6.2.16.7.1. EXTERNE STEUERUNG MENÜ » SERVICE » DIGITALE EINGABEN » EXTERNE STEUERUNG | DE SA-CONTROL v2023.2...

  • Seite 115: Ventilatorenschutz

    MENÜ » SERVICE » DIGITALE EINGABEN » VENTILATORENSCHUTZ NAME BESCHREIBUNG Optionen: ZULUFTVENTILATOR- • NO SCHUTZ • NC Optionen: ZULÜFER WARNUNG • NO • NC Optionen: ABLUFTVENTILATOR- • NO SCHUTZ • NC Optionen: ABLÜFTER WARNUNG • NO • NC SA-CONTROL v2023.2 | DE...

  • Seite 116: Schutz Des Heizregisters

    Optionen: ZULUFTFILTER • NO • NC Optionen: ABLUFTFILTER • NO • NC 6.2.16.7.6. BRANDSCHUTZKLAPPE MENÜ » SERVICE » DIGITALE EINGABEN » BRANDSCHUTZKLAPPE NAME BESCHREIBUNG Optionen: OPENED • NO • NC Optionen: CLOSED • NO • NC | DE SA-CONTROL v2023.2...

  • Seite 117: Wärmetauscher

    VORERHITZER AUTOMATI- • NO SCHER SCHUTZ • NC VORHEIZREGISTER UM- Optionen: WÄLZPUMPE SCHUTZEIN- • NO GANG • NC 6.2.16.8. FÜHLER MENÜ » SERVICE » FÜHLER IKONE NAME IKONE NAME 1  0-10VDC FÜHLER 3  DRUCK 2  TEMPERATURFÜHLER SA-CONTROL v2023.2 | DE...

  • Seite 118: 0-10Vdc Fühler

    6.2.16.8.1. 0-10VDC FÜHLER MENÜ » SERVICE » FÜHLER » 0-10VDC FÜHLER IKONE NAME IKONE NAME 1  LUFTQUALITÄTSFÜHLER 1 3  RESERVIERT (VDC) 2  LUFTQUALITÄTSFÜHLER 2 6.2.16.8.1.1. LUFTQUALITÄTSFÜHLER 1 MENÜ » SERVICE » FÜHLER » 0-10VDC FÜHLER » LUFTQUALITÄTSFÜHLER 1 | DE SA-CONTROL v2023.2...

  • Seite 119: Luftqualitätsfühler

    • DX REGISTER DRUCK MINIMUM Reihe: [ 0 .. 3000 Pa ] MAXIMUM Reihe: [ 0 .. 3000 Pa ] VOLTAGE Reihe: [ 0-10 VDC; 1..10V; 0..5 V; 0.6..2.7V; 0..3.3V ] SENSOR KORREKTUR Reihe: [ -100 .. 100 ] SA-CONTROL v2023.2 | DE...

  • Seite 120: Temperaturfühler

    MENÜ » SERVICE » FÜHLER » TEMPERATURFÜHLER IKONE NAME IKONE NAME WASSERVORHEIZREGISTER 1  ZULUFT 6  WASSER 2  ABLUFT HYDRAULIK KÜHLWASSER SCHALTSCHRANK TEMPE- 3  FORTLUFT 8  RATUR TEMPERATUR NACH WÄR- 4  AUSSENLUFT 9  METAUSCHER WASSERHEIZREGISTER 5  WASSER | DE SA-CONTROL v2023.2...

  • Seite 121: Zuluft

    MENÜ » SERVICE » FÜHLER » TEMPERATURFÜHLER » ABLUFT NAME BESCHREIBUNG Optionen: • KEINE SENSORTYP • REMOTE • NTC 10K 3997 • BENUTZERDEFINIERTE NTC BETA WERT Reihe: [ -50 .. 100 °C ] NTC BETA WERT Reihe: [ 2750 .. 5000 ] SA-CONTROL v2023.2 | DE...

  • Seite 122: Fortluft

    MENÜ » SERVICE » FÜHLER » TEMPERATURFÜHLER » WASSERHEIZREGISTER WASSER NAME BESCHREIBUNG Optionen: • KEINE SENSORTYP • REMOTE • NTC 10K 3997 • BENUTZERDEFINIERTE NTC BETA WERT Reihe: [ -50 .. 100 °C ] NTC BETA WERT Reihe: [ 2750 .. 5000 ] | DE SA-CONTROL v2023.2...

  • Seite 123: Wasservorheizregister Wasser

    MENÜ » SERVICE » FÜHLER » TEMPERATURFÜHLER » SCHALTSCHRANK TEMPERATUR NAME BESCHREIBUNG Optionen: • KEINE SENSORTYP • REMOTE • NTC 10K 3997 • BENUTZERDEFINIERTE NTC BETA WERT Reihe: [ -50 .. 100 °C ] NTC BETA WERT Reihe: [ 2750 .. 5000 ] SA-CONTROL v2023.2 | DE...

  • Seite 124: Temperatur Nach Wärmetauscher

    Reihe: [ -100 .. 100 ] 6.2.16.8.3. DRUCK MENÜ » SERVICE » FÜHLER » DRUCK IKONE NAME IKONE NAME 1  LUFTDRUCKFAKTOR 5  KÄLTEMITTEL REGISTER DRUCKGRENZEN KALIB- 2  ZULUFTFILTER 6  RIEREN ZULUFTSTROM DRUCK- 3  ABLUFTFILTER GRENZEN ABLUFTSTROM DRUCK- 4  WÄRMETAUSCHER 8  GRENZEN | DE SA-CONTROL v2023.2...

  • Seite 125: Luftdruckfaktor

    MENÜ » SERVICE » FÜHLER » DRUCK » LUFTDRUCKFAKTOR NAME BESCHREIBUNG LUFTDRUCKFAKTOR Reihe: [ 0.1; 1 ] 6.2.16.8.3.2. ZULUFTFILTER MENÜ » SERVICE » FÜHLER » DRUCK » ZULUFTFILTER NAME BESCHREIBUNG ÜBERDRUCK Reihe: [ 0 .. 100 % ] SA-CONTROL v2023.2 | DE...

  • Seite 126: Abluftfilter

    GRENZWERT FÜR KOMFORT Reihe: [ 0 .. 1000 Pa ] GRENZWERT FÜR BOOST Reihe: [ 0 .. 1000 Pa ] 6.2.16.8.3.6. DRUCKGRENZEN KALIBRIEREN MENÜ » SERVICE » FÜHLER » DRUCK » DRUCKGRENZEN KALIBRIEREN NAME BESCHREIBUNG Optionen: DRUCKGRENZEN KALIB- • KEINE AKTION RIEREN • STARTEN | DE SA-CONTROL v2023.2...

  • Seite 127: Zuluftstrom Druckgrenzen

    Reihe: [ 0 .. 30000 m /h ] LUFTSTROM BEI 50% Reihe: [ 0 .. 30000 m /h ] LUFTSTROM BEI 70% Reihe: [ 0 .. 30000 m /h ] LUFTSTROM BEI 100% Reihe: [ 0 .. 30000 m /h ] SA-CONTROL v2023.2 | DE...

  • Seite 128: Kommunikation

    MENÜ » SERVICE » KOMMUNIKATION » INTERNAL PORT MODBUS NAME BESCHREIBUNG ADDRESSE Reihe: [ 1 .. 247 ] BAUDRATE Reihe: [ 2400; 4800; 9600; 19200; 38400; 57600; 115200 ] PARITÄT Reihe: [ N-8-1; E-8-1; O-8-1; N-8-2; E-8-2; O-8-2 ] | DE SA-CONTROL v2023.2...

  • Seite 129: Bms Port Modbus

    MENÜ » SERVICE » KOMMUNIKATION » MODULE NAME BESCHREIBUNG Optionen: EX1 MODULE • DEAKTIVIERT • AKTIVIERT Optionen: EX2 MODULE • DEAKTIVIERT • AKTIVIERT Optionen: KOMMUNIKATION MODULE • DEAKTIVIERT • AKTIVIERT 6.2.16.10. STANDARTEINSTELLUNGEN WIEDERHERSTELLEN MENÜ » SERVICE » STANDARTEINSTELLUNGEN WIEDERHERSTELLEN SA-CONTROL v2023.2 | DE...

  • Seite 130: Einstellungen Speichern

    MENÜ » SERVICE » EINSTELLUNGEN SPEICHERN NAME BESCHREIBUNG Optionen: SPEICHERN VON ÄNDERUNGEN • KEINE AKTION • SPEICHERN VON ÄNDERUNGEN 6.2.16.12. GERÄT NEUSTARTEN MENÜ » SERVICE » GERÄT NEUSTARTEN NAME BESCHREIBUNG Optionen: GERÄT NEUSTARTEN • KEINE AKTION • GERÄT NEUSTARTEN | DE SA-CONTROL v2023.2...

  • Seite 131: Ausloggen

    6.2.16.13. AUSLOGGEN MENÜ » SERVICE » AUSLOGGEN 6.2.17. ÜBER MENÜ » ÜBER SA-CONTROL v2023.2 | DE...

  • Seite 132: Verwertung

    • Bringen Sie die Ausrüstung zu einem Wiederverwertungsbereich oder Behälter, um die Auswirkung auf die Um- gebung und das Gesundheitswesen zu minimieren. • Für weitere Informationen über die Wiederverwertung setzen Sie sich bitte mit dem Verkäufer oder dem Lieferanten in Verbindung. | DE SA-CONTROL v2023.2...

  • Seite 133: Konformitätserklärung

    Directive  2009/125/EC  establishing  a  framework  for  the  setting  of  ecodesign requirements for energy‐related products, • the  regulation  by  the Ministry  of Economy  of  May  8,  2013  concerning  the  essential requirements as regards the restriction of the use of certain hazardous substances in electrical  and  electronic  equipment,  implementing  provisions  of  RoHS  directive 2011/65/EU. For compliance assessment, harmonized standards were used:  PN‐EN 60730‐2‐9:2011, PN‐EN 60730‐1:2016‐10.  Wieprz, 20.05.2019 SA-CONTROL v2023.2 | DE...

  • Seite 134: Garantie

    3.4. wenn das Gerät nicht für seinen ursprünglichen Zweck verwendet wurde. 3.5. Die Gesellschaft SALDA UAB ist nicht verantwortlich für mögliche Sach- oder Personenschäden, wenn das Lüf- tungsgerät ohne Steuerung gefertigt wird und eine Steuerung vom Kunden oder Dritten installiert wird. Die Hersteller- garantie erstreckt sich nicht auf Geräte, die durch die Installation einer Steuerung beschädigt werden.

  • Seite 135: Befristeter Garantieschein

    Mit diesem Befristetem Garantieschein bestätigt der Hersteller seine Verpflichtung, die vorgeschriebenen geltenden Gesetzesanforderungen zum Verbraucherschutz bei Feststellung von Mängeln der Produkte zu erfüllen. Der Hersteller behält sich das Recht vor, die Garantieleistung zu verweigern, wenn die oben aufgeführten “Garantie- bestimmungen” nicht eingehalten werden / wurden. SA-CONTROL v2023.2 | DE...
  • Seite 136 WARTUNGSPROTOKOLL Produktbezeichnung* Seriennummer* * - siehe Produktetikett HINWEIS: Der Käufer ist verpflichtet, das " Wartungsprotokoll " auszufüllen. Ragainės g. 100 +370 41 540 415 Šiauliai LT-78109, LITHUANIA office@salda.lt...

Inhaltsverzeichnis
