Varisol T200 Reparaturanleitung Seite 3

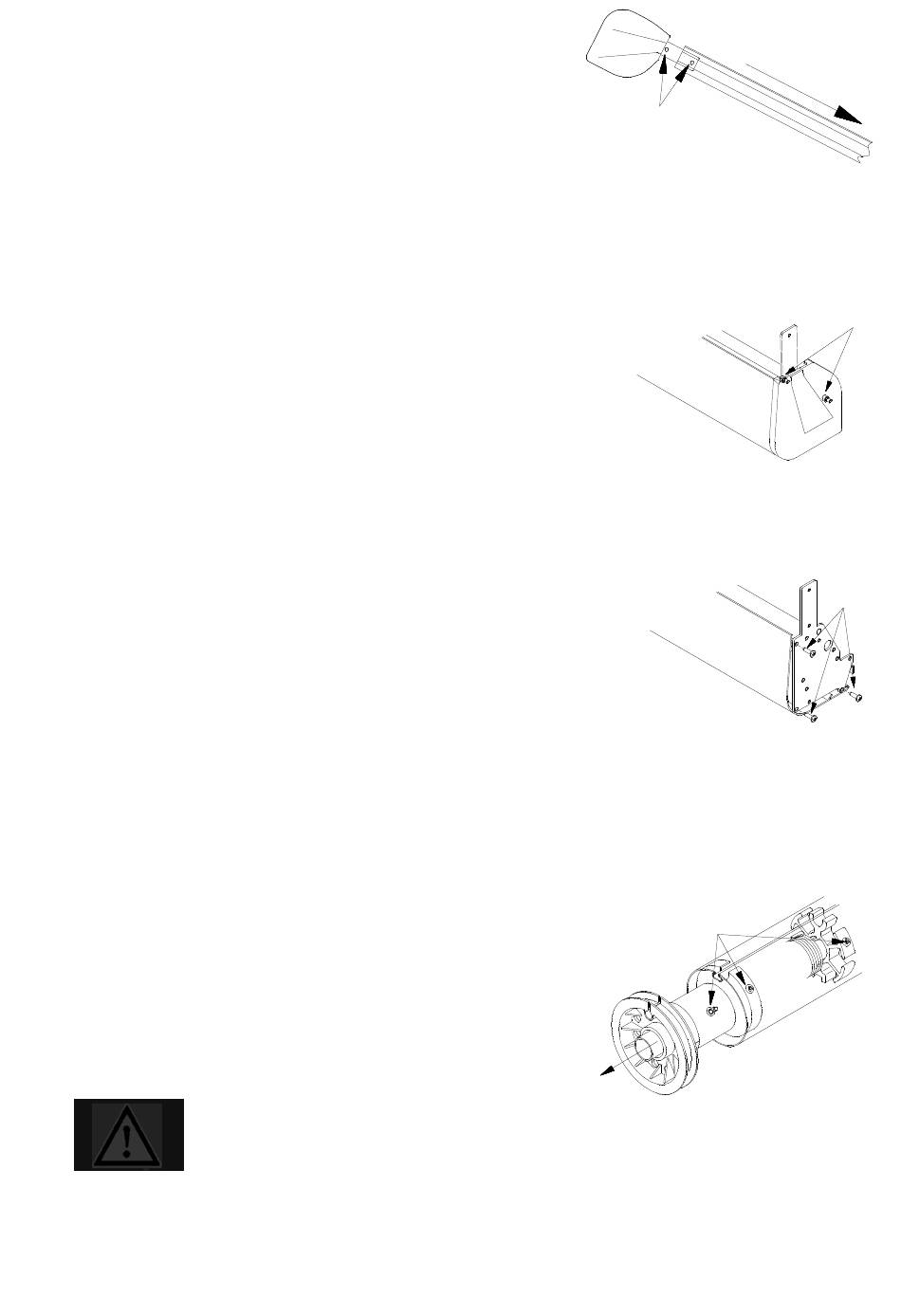

Lösen Sie die Verbindungsschrauben (2) an den Innensei-
•
ten und ziehen Sie die Führungsschienen vorsichtig von
den Seitenteilen der Markise. Halten Sie den Markisen-
kasten dabei fest.
Lassen Sie den Markisenkasten vorsichtig in den
•
Montagekonsolen herunter hängen.
Hängen Sie den Markisenkasten aus und legen diesen auf bereitgestellte Ablageböcke.
•
2. Demontage des defekten Federpaketes
Lösen Sie die beiden Schrauben (1) von innen an der
•
Seitenkappe und nehmen diese ab.
Lassen Sie die Bespannung vorsichtig abrollen.
•
Achten Sie hierbei auf die Zugbänder, dass diese sich beim
•
Abwickeln nicht verheddern.
Schrauben Sie das Seitenlager (2) der Lagerseite ab.
•
Nehmen Sie das Zugband von der Gurtscheibe herunter. Zählen Sie dabei, wie oft das Zugband
•
um die Wickelscheibe gewickelt ist.
3. Demontage des defekten Federpaketes
Bohren Sie die Nieten (1) aus dem Federpaket heraus.
•
Ziehen Sie das Federpaket vorsichtig seitlich aus der
•
Tuchwelle heraus.
Achtung: Das Federpaket ist voll Fett!
Seite 3 von 6
Packen Sie das Federpaket in eine Tüte.
2
1
1
2
