Varisol T200 Reparaturanleitung Seite 4

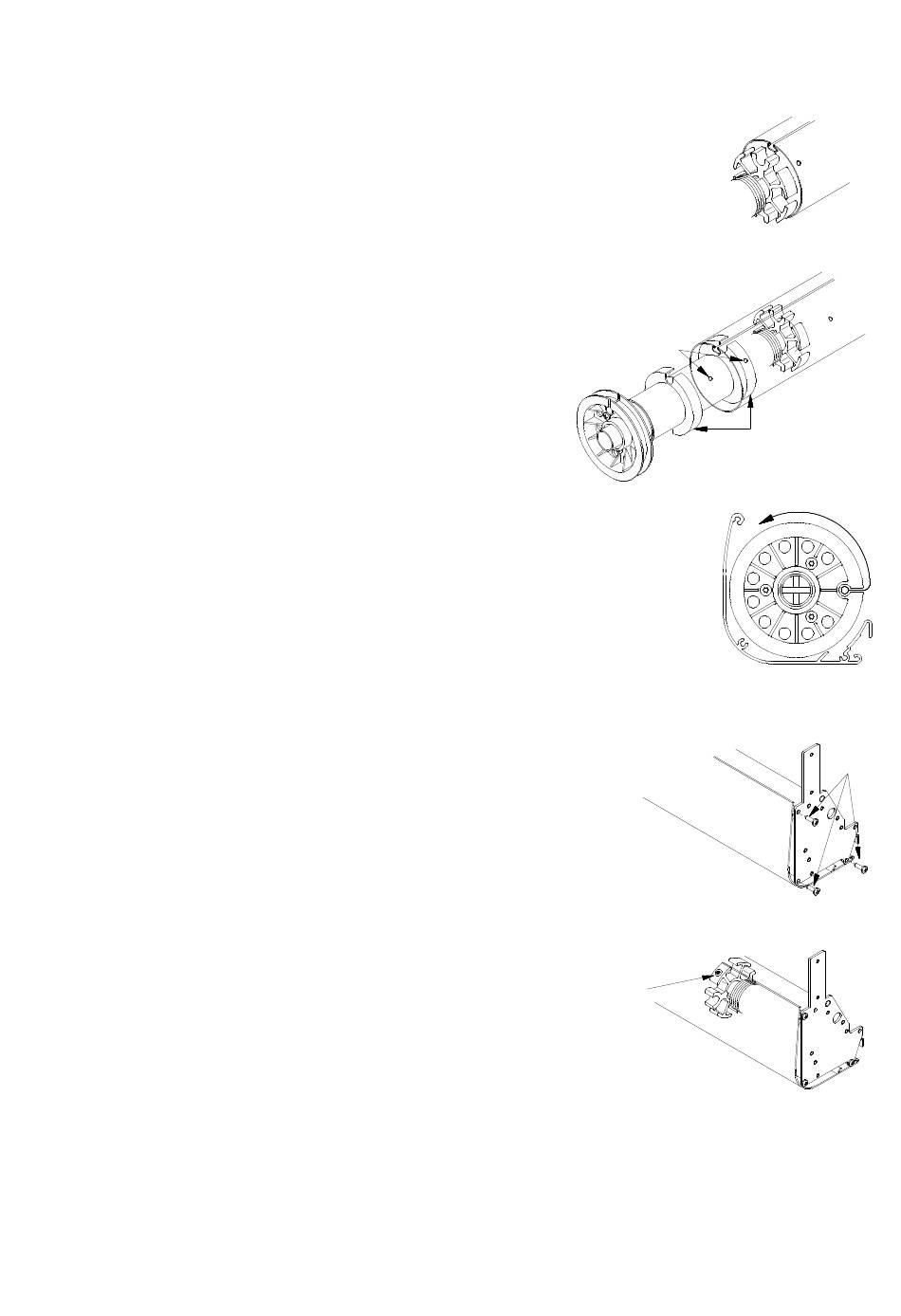

4. Montage des neuen Federpaketes
Beseitigen Sie eventuelle Verschmutzungen wie Bohrspäne, Nietreste aus der Tuchwelle.
•
Fetten Sie die Feder des neuen Federpakets gut ein.
•
Schieben Sie das neue Federpaket seitlich in die Tuchwelle.
•
Schieben Sie den Laufring (1) in die Tuchwelle.
•
Bohren Sie durch die vorhandenen Löcher (2) der
•
Tuchwelle in die Mitte des Laufrings.
Vernieten Sie den Laufring mit der Tuchwelle.
•
Wickeln Sie das Zugband wieder auf die Gurtscheibe des Federpaketes.
•
(Vorher mitgezählte Umwicklungen) Achten Sie auf die Wickelrichtung.
Schieben Sie das Seitenlager auf das Federpaket. Schieben Sie
•
das Seitenlager mit dem Federpaket bis zum Markisenkasten und
schrauben dieses wieder fest (3).
Vernieten Sie dann die Tuchwelle mit dem Mitnehmerstern (4)
•
Schrauben Sie die Seitenkappe wieder an (siehe Punkt 2).
•
Lassen Sie die Bespannung vorsichtig aufrollen.
•
Achten Sie hierbei auf die Zugbänder, dass diese sich beim aufwickeln nicht verheddern.
•
Seite 4 von 6
