3.2 Fernbedienung
Die Fernbedienung ermöglicht die Steuerung der Betriebsarten, Luft-Temperaturregelung und Anzeige des
Anlagenstatus (siehe Bild 1)
Hinweis : Es handelt sich um ein Universal-Fernbedienteil, d.h. manche Anzeigen- und Bedienelemente sind bei
bei den gegebenen Gerätekombinationen nicht erforderlich bzw. ohne Funktion
Auswahl der Betriebarten über Fernbedienung
Luft- Temperaturregler
27°C
12°C
Bedienelemente an der Fernbedienung
Lufttemperaturregler
Anzeigenleuchten
Gelb (Filter)
Rot
(Störung)
Grün (WW-Bereitung): bei Klassik Activ / Klassik Activ C ohne Bedeutung, d. h. LED ist außer Funktion
Schalter Ein / Aus
Stellung 0
Stellung I
Schalter Betriebsart
Aus
Lüftung und Wärmepumpe:
Be- und Entlüftung
Be- und Entlüftung,
(mit Wärmerückgewinnung im Winterbetrieb)
Be- und Entlüftung ein mit Luftheizung
Bei Heizbedarf:
Be- und Entlüftung ein mit Luftankühlung
Bei Kühlbedarf:
(nur im Sommerbetrieb )
Luft-Temperaturregler
Der integrierte Lufttemperaturregler erfaßt die Raumtemperatur am Montageort der Fernbedienung. Wird der am
Lufttemperaturregler eingestellte Sollwert im Raum nicht erreicht erfolgt die Erwärmung der Zuluft über das
Wärempumpenmodul.
Montage der Fernbedienung
Die Platzierung sollte an einer Stelle erfolgen, welche keine hohen Temperaturschwankungen aufweist (z.B.
nicht in Nähe von Wärmequellen, Eingangsbereich usw.) und leicht zugänglich ist. Eine direkte
Sonneneinstrahlung auf die Fernbedienung ist zu vermeiden. Der vorgeschlagenen Montageort ist der
Anlagenplanung zu entnehmen. Die Montage erfolgt in einer 60 mm tiefen Unterputzdose (bauseits) in einer
Höhe von ca. 1,50 m über den späteren Fertigfußboden. Die elektrische Verbindungsleitung zum Gerät sollte
auf jeden Fall in einem Leerrohr verlegt werden und ist als 10-adrige Leitung (Querschnitt 1,0 mm
Sollte die Fernbedienung während der Bauphase montiert werden, muß sie vor Verschmutzung geschützt
werden.
4. LAGERUNG / TRANSPORT
Leuchtdioden
Filter
Störung
Warmwasserbereitung
(von links nach rechts)
:
Luft-Referenztemperatur Luftheizung/-ankühlung
:
Informationen
:
Verschmutzung von Zuluftfilter
:
Störung WPM1/2, Hochdruck/Niederdruck
:
:
Lüftung / Wärmepumpe aus
:
Lüftung ein / Wärmepumpe in Betriebsbereitschaft
:
außer Betrieb
WP aus
Luftheizung mit WP
Luftankühlung mit WP
Schalter
Betriebsart

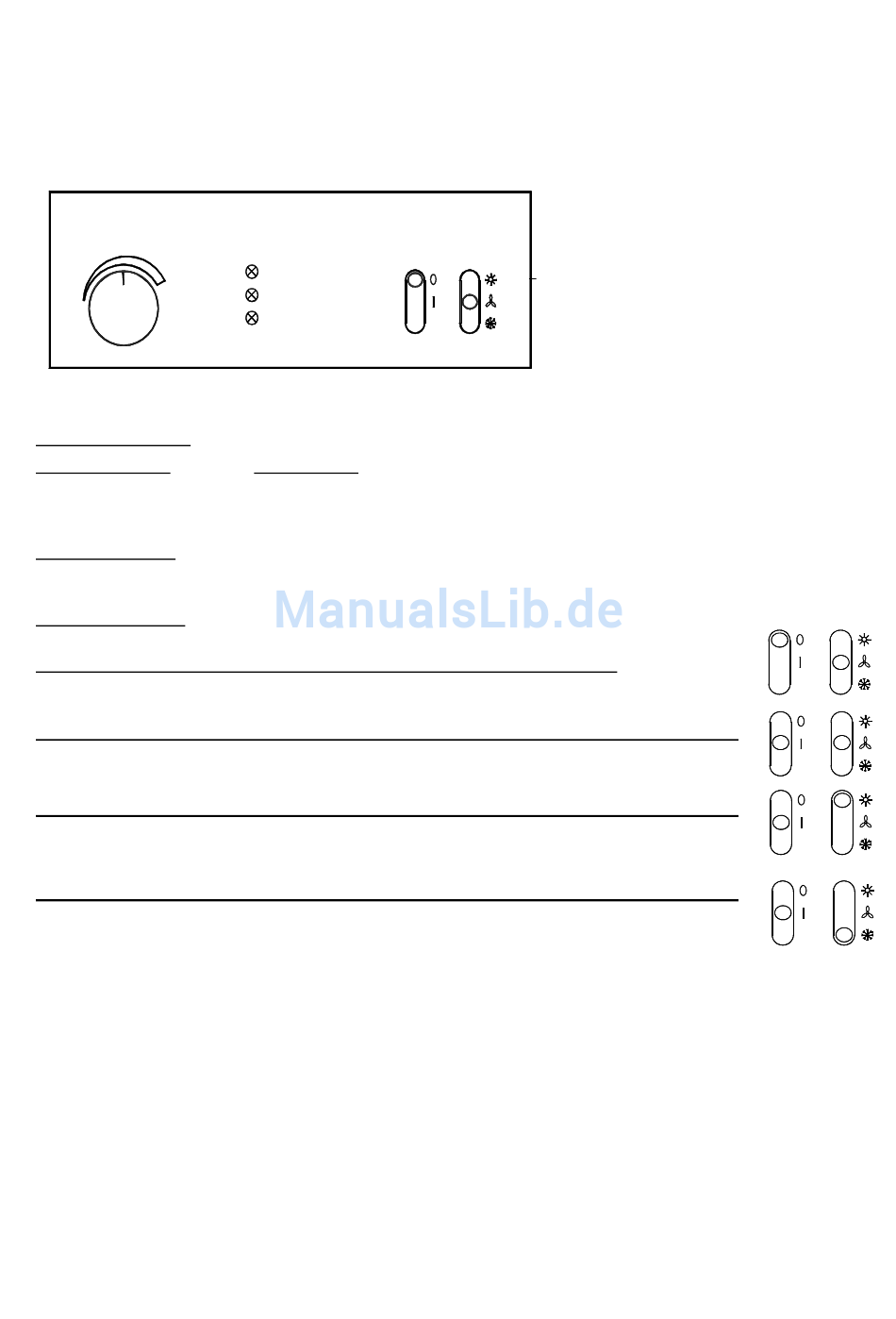

Bild 1
7
WP = Wärmepumpe
2
) auszuführen.
