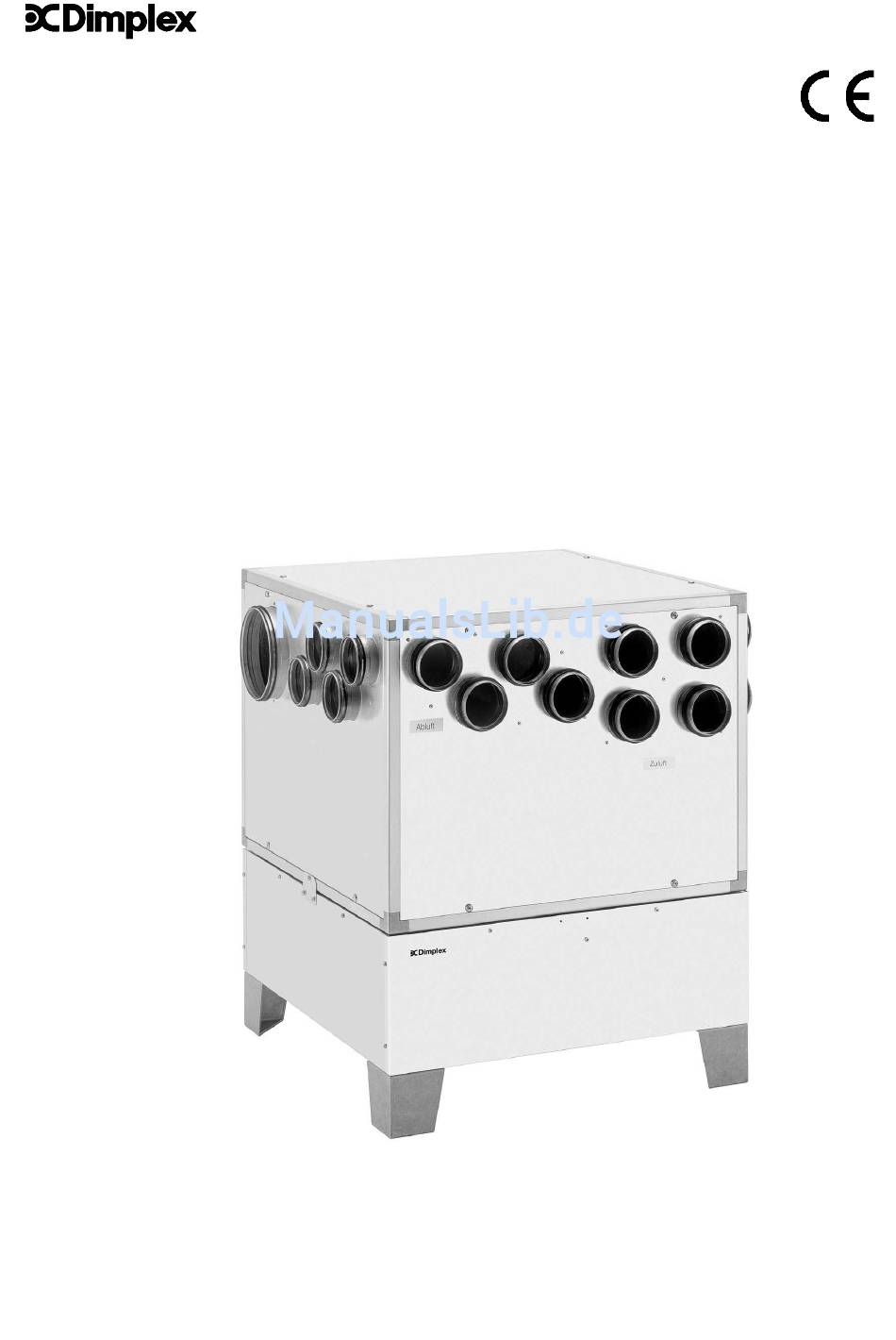

- Seite 1 Montage- und Gebrauchsanweisung Klassik „ZWT270 + LGK270“ Zentrales Be- und Entlüftungsgerät mit Wärmerückgewinnung 451902.66.06 10/03...
-
Seite 2: Inhaltsverzeichnis
STÖRUNGEN / FEHLERSUCHE AUSSERBETRIEBNAHME UMWELTRELEVANTE ANFORDERUNGEN ANHANG 12.1 Stromlaufplan / Anschlussplan 12.2 Technische Daten 12.3 Garantieurkunde 12.4 CE-Konformitätserklärung definierte Begriffe: ZWT - zentrales Be- und Entlüftungsgerät mit Wärmerückgewinnung (ZWT270) LGK - Luftumlenkeinheit (LGK270) Funktionseinheit (System Klassik) aus ZWT270 und LGK270... -
Seite 3: Vorschriften / Sicherheitshinweise
VORSCHRIFTEN / SICHERHEITSHINWEISE • Für Installation und Inbetriebnahme sind die Hinweise in dieser Anleitung zu beachten. • Bei der Konstruktion und Ausführung des ZL wurden die relevanten EG-Richtlinien eingehalten. Diese können der CE-Konformitätserklärung entnommen werden. ACHTUNG! ARBEITEN AM ZL DÜRFEN NUR VON SACHKUNDIGEM PERSONAL (DIN EN 378) AUSGEFÜHRT WERDEN! •... -
Seite 4: Funktionsweise
FUNKTIONSWEISE Maßbild Frontseite Kondensatablauf * Kondensatschläuche Außenluft Fortluft ø13x2 ragen ca. 1,2 m 160mm 160mm aus dem Gehäuseboden. Abluft Zuluft 80mm 80mm Abluft Zuluft 80mm 80mm Um die Funktion zu gewährleisten, müssen alle Luftanschlüsse ordnungsgemäß hergestellt sein. (siehe Punkt. 6) In dem ZWT sind die Baugruppen Ventilatoren und Kreuzstromwärmetauscher unter- und zueinan- der hermetisch getrennt. -
Seite 5: Fernbedienung
Die Fernbedienung ermöglicht die Steuerung der Betriebsarten, Luft-Temperaturregelung und An- zeige des Anlagenstatus. (siehe Bild) Hinweis : Es handelt sich um ein Universal- Fernbedienteil, d.h. manche Anzeigen- und Be- dienelemente sind bei der gegebenen Gerätekombination (Klassik) nicht erforderlich bzw. ohne Funktion. Auswahl der Betriebsarten über die Fernbedienung Schalter... -
Seite 6: Lagerung / Transport
LAGERUNG / TRANSPORT Es dürfen (bei Kartonverpackung) bis zu drei Geräte übereinander - hierbei Geräte- bzw. Kartonlage beachten! - transportiert bzw. gestapelt werden. Manuell darf das Gerät in jeder Lage transportiert werden. Beim Absetzen des entpackten Lüftungsgerätes ist darauf zu achten, dass die Bundkragen (Luftan- schlüsse) nicht deformiert, deren Dichtungen nicht beschädigt, und die Kondensatablaufstutzen nicht verformt werden. -
Seite 7: Montage
MONTAGE 6.1 Elektrischer Anschluss / Fernbedienung Die Elektroinstallation darf nur von autorisiertem Fachpersonal ausgeführt werden. Die Elektroinstallation muss vor dem Anschließen der Luftschläuche erfolgen. Elektrischer Anschluss Für die Zugänglichkeit des Elektroanschlussbereiches muss die rechte Seitenwand und evtl. auch die Vorderwand entfernt werden. Die Leitungseinführung erfolgt durch die Durchführungstülle in der rechten Seitenwand. -
Seite 8: Inbetriebnahme
Achtung! Bezeichnen Sie alle verlegten Luftleitungen mit beschriftetem Klebeband wohin oder von wo diese Leitungen verlegt werden. Für die Montage des Luftverteilsystemes im Gebäude ist die Montageanweisung des Luftverteilpaketes zu beachten. Montagehinweis: Das Lüftungsgerät (ZWT270) muss seitenrichtig auf die Luftumlenkeinheit aufgesetzt werden! Die Positionierung ist korrekt, wenn die sich durch die Aufkleber „Abluft“... -
Seite 9: Wartung / Instandhaltung
Umfang der Inbetriebnahme: Sichtkontrolle der montierten Anlage (Planungskonformität). Funktionsüberprüfung der Gesamtanlage sowie Einzelkomponenten. Luftmengenmessung und Einregulierung. WARTUNG / INSTANDHALTUNG ACHTUNG! Vor dem Öffnen des Gerätes ist dieses spannungsfrei zu schalten! Die Systemkomponenten sind grundsätzlich wartungsfrei und brauchen im Regelfall nicht geöffnet zu werden. -
Seite 10: Stromlaufplan Zentralgerät Zwt
12.1 Stromlaufplan Zentralgerät ZWT Zusatz- heizung Filter- 6,3 A Spg.-versorgung verschmutzung Fernbedienung Steuerung Elektros T< Legende T h e r m o s t a t s c h a l t e r H e i z u n g H e i z e l e m e n t S c h m e l z s i c h e r u n g Netzteil Ventilatoren... - Seite 11 Anschlussplan für ZWT Hinweis: - Beigelegtes System-Verbindungskabel wird bei gegebener Gerätekombination nicht benö- tigt. - X4/X7 sind die Kabelverbindungen von der Klemmleiste X4 zu dem an der Gehäuseseiten- wand befestigten Systemstecker X7. xxx Klemmen werden bei vorliegender Gerätekombination nicht belegt! Verbindungsleitung zur Fernbedienung nicht zusammen oder parallel mit netzspannungs- führenden Leitungen verlegen!
-
Seite 12: Technische Daten
12.2 Technische Daten Klassik Luftdurchsatz (Ventilatoren extern) m³/h voreingestellt 280 je Seite Steuerung Ventilatoren über Fernbedienung Nennspannung (V) / Frequenz (Hz) / Absicherung (A) 230 / 50 / 16 Bemessungsleistungsaufnahme ges. (W) 1000 Nennaufnahme Lüftung (W) davon: Nennaufnahme PTC-Heizregister (Vereisungsschutz) (W) -
Seite 13: Garantieurkunde
Im Kundendienstfalle wird der autorisierte Systemtechnik-Kundendienst vor Ort informiert, der für eine schnelle Abhilfe des Problems sorgt. Den für Ihre Region zuständigen autorisierten Systemtechnik-Kundendienst erfahren Sie über die zentrale Servicehotline des Geschäftsberei- ches Dimplex der KKW Kulmbacher Klimageräte-Werk GmbH. KKW Kulmbacher Klimageräte-Werk GmbH Geschäftsbereich Dimplex... - Seite 14 Abschluss aller nachfolgend genannten Arbeiten ist Voraussetzung für eine ordnungsgemäße Inbetriebnahme und Einweisung in Ihr Dimplex Lüftungssystem. Weiterhin möchten wir darauf hinweisen, dass die volle Leistungsfähigkeit des Dimplex Lüftungssystemes, besonders mit integrierter Heizung (MultiAir), erst nach Beendigung des Austrocknungsprozesses gegeben ist. Wie lange dieser Prozess anhält, ist abhängig von den eingesetzten Baustoffen, des eingebrachten oder eingedrungenen Feuchteanteils...
