hager witty one Installations- Und Benutzerhandbuch Seite 21

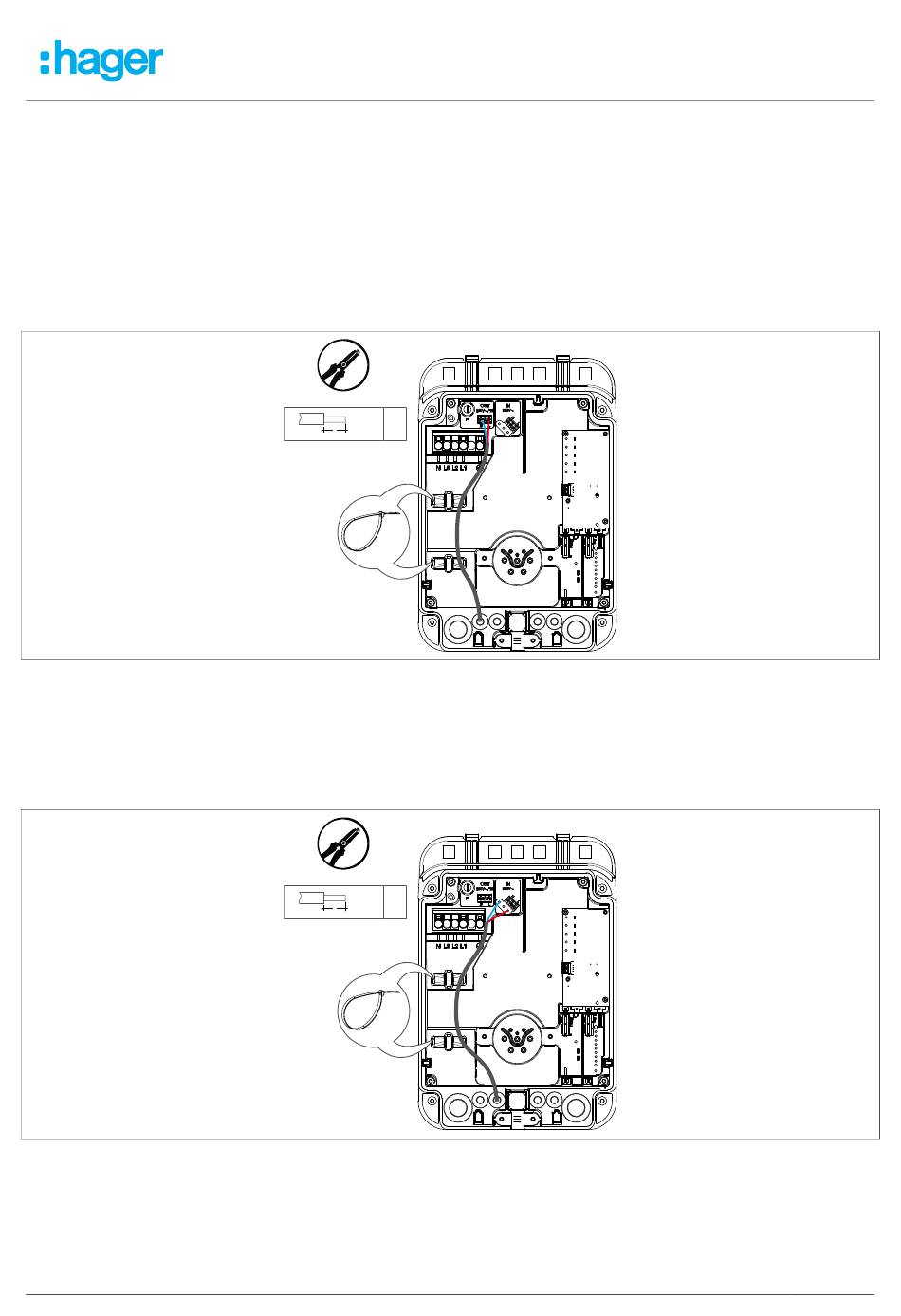

7.2 Anschluss des Ausgangs (optional)
Verdrahtung der Erkennung klebender Schützkontakte
Der 230-V-Ausgang kann verwendet werden, um die Ladestation zusätzlich zu schützen
Der Arbeitsstromauslöser HAGER MZ203 - 230/415 VAC, ist eine zusätzliche, nicht obligatorische
Sicherheitsvorrichtung, die den Schutzschalter vervollständigt, um einen vollständigen elektrischen
Schutz Ihrer Ladestation zu gewährleisten. Sie dient zum Trennen der Stromversorgung der Ladestati-
on, wenn der Kontakt der T2-Buchse verschweisst ist.
7.3 Anschluss des Eingangs (optional)
Der 230-V-Eingang kann verwendet werden, um den Betrieb der Ladestation mit einem externen Bau-
teil zu steuern. Sie muss während der Inbetriebnahme mit der App konfiguriert werden.
Schutz am Eingang hinzufügen (Schutzschalter 2A Kurve C)
Die zulässigen Kabelquerschnitte sind:
– Starr (min-max): 0.75 mm² - 2,5 mm²
– Flexibel (min-max): 0.75 mm² - 2,5 mm²
– Schlauch mit Hülse (min-max): 0.75 mm² - 2,5 mm²
Die Adern müssen auf eine Länge von 12mm abisoliert werden
Anschluss des Ausgangs (optional)
(mm)
12
x
x 2
(mm)
12
x
x 2
Elektrischer Anschluss
21
