hager XEV1R22T2ER Bedienungsanleitung
Ladestation für elektrofahrzeuge
Vorschau ausblenden
Andere Handbücher für XEV1R22T2ER:
- Bedienungs- und installationsanleitung (52 Seiten)
Verwandte Anleitungen für hager XEV1R22T2ER
Inhaltszusammenfassung für hager XEV1R22T2ER
- Seite 1 Bedienungsanleitung Energie- management Ladestation E-Fahrzeuge Ladestation für Elektrofahrzeuge XEV1R22T2ER...
-
Seite 2: Inhaltsverzeichnis
Wichtige Daten der Ladestation ..................10 06.03 Rechnung und Daten prüfen ....................11 06.04 Transparenzsoftware anwenden ..................11 07 LED-Anzeige 07.01 Betrieb ...........................14 07.02 Fehleranzeige ........................14 08 Anhang 08.01 Technische Daten .........................15 08.02 Identifizierung kompatibler Fahrzeuge gemäß EN17186 ..........15 08.03 Gewährleistung ........................15 Ladestation für Elektrofahrzeuge XEV1R22T2ER... -
Seite 3: Über Diese Anleitung
Diese Anleitung richtet sich an den Endnutzer der Ladestation, der ein Elektrofahrzeug gegen Entrichtung eines Entgeldes aufladen möchte. Alle wichtigen Informationen zur Bedienung des Gerätes, zum Lade- vorgang selbst und in Verbindung mit der Abrechnung werden nachfolgend beschrieben. Ladestation für Elektrofahrzeuge XEV1R22T2ER... -
Seite 4: Sicherheit
Eichrecht-Verordnungen entspricht. Sie ist ausgelegt für eine ortsfeste, vertikale Wand- oder Standsäulenmontage im Innen- und Außenbereich. Die Ladestation muss dauerhaft an das Wechselstromversorgungsnetz angeschlossen sein. Die Ladestationen mit der Artikelnummer XEV1R22T2ER entsprechen der Funkanlagen-Richtlinie 2014/53/EU (RED). Vorhersehbare Fehlanwendung Jeglicher Eingriff in geräteinterne Bereiche und jegliche Veränderung der Vorverdrahtungen, die über die in... - Seite 5 Authentifizierung an den von ihm genutzten Exemplaren des zu dieser Betriebs- anleitung gehörenden Produktes zu ermöglichen. − Alle vorgenannten Pflichten gelten für den EMSP als Messwerteverwender im Sinne von § 33 MessEG auch dann, wenn er die Messwerte aus den Ladeeinrichtungen über einen Roaming- Dienstleister bezieht. Ladestation für Elektrofahrzeuge XEV1R22T2ER...
-
Seite 6: Geräteübersicht

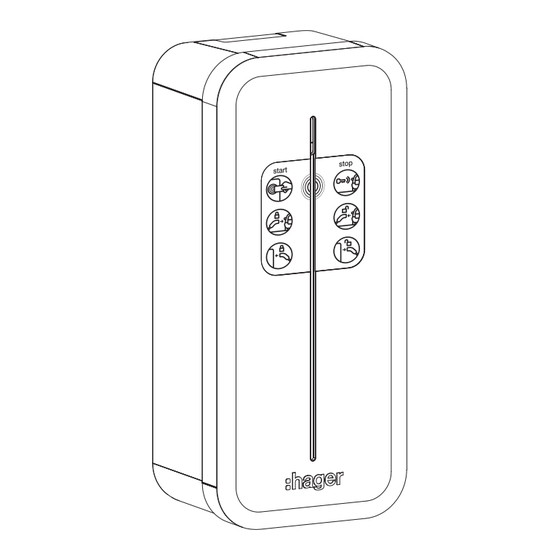

Fig 1: Geräteübersicht außen Status-LED / LED-Leuchtband Helligkeitssensor RFID-Lesegerät Position Bedienungsaufkleber Kantenschutz (Gummi) Schlitz für Kabelträger Befestigungsschrauben (2 x) zur Deckelbefestigung Ladesteckdose Mode 3 Typ T2S Display des Messgerätes (Anzeige von Datum, Uhrzeit und verfügbarer Energie) Ladestation für Elektrofahrzeuge XEV1R22T2ER... -
Seite 7: Display Des Messgerätes
Öff entlicher Schlüssel „Public Key“ Datum und Uhrzeit geladene Energie FF - Fehlermeldung, Ladestation funktioniert nicht Bezeichnung der Messkapsel Seriennummer der Messkapsel QR-Code öff entlicher Schlüssel „Public Key“ Information Im Fehlerfall FF ist der Betreiber der Ladestation zu kontaktieren. Ladestation für Elektrofahrzeuge XEV1R22T2ER... -
Seite 8: Elektrofahrzeug Laden
Ladesteckdose am Fahrzeug entriegelt werden. Der Ladevorgang ist abgeschlossen und die Status-LED leuchtet dauerhaft grün. Ladesteckdose am Fahrzeug entriegeln. Ladestecker aus der Ladesteckdose des Fahrzeuges ziehen. Ladestecker aus der Ladesteckdose der Ladestation ziehen und Ladekabel verstauen. Ladestation für Elektrofahrzeuge XEV1R22T2ER... -
Seite 9: Bezahlmöglichkeiten
• Den Betreiber der Ladestation kontaktieren. 05.05 Bezahlmöglichkeiten Die Kosten für die Energie variiert und hängt vom Anbieter und Betreiber der Ladestation ab. Informationen zur Bezahlmöglichkeit sind beim Betreiber der Ladestation oder entsprechenden Provider zu bekommen. Ladestation für Elektrofahrzeuge XEV1R22T2ER... -
Seite 10: Transparenzsoftware Verifi Zierung Der Ladedaten
Type: XXX-XXXX-XX ..............Fig 3: Display An jeder Ladestation befi ndet sich ein Display mit einem gültigen öff entlichen Schlüssel („Public Key“). Der „Public Key“ wird für die Verifi zierung der Messdaten nach dem beendeten Ladevorgang benötigt. Ladestation für Elektrofahrzeuge XEV1R22T2ER... -
Seite 11: Rechnung Und Daten Prüfen
Die Transparenzsoftware kann auf allen Desktop-PC-Systemen und mobilen Endgeräten betrieben werden. Betrieb auf einem Desktop-PC Die aktuelle Java Framework Version ist auf dem Desktop-PC installiert. Die aktuelle Version der Transparenzsoftware downloaden (https://www.safe-ev.de/de/). Transparenzsoftware installieren und ausführen. Den Anweisungen auf dem Bildschirm folgen. Ladestation für Elektrofahrzeuge XEV1R22T2ER... - Seite 12 Die in der Software angezeigten Messwerte mit den Daten auf der Rechnung auf Übereinstim- mung prüfen. Fig 5: Messwerte und Rechnung prüfen Nach erfolgreicher Überprüfung des Datensatzes muss geprüft werden, ob die Ergebnisse in der Transparenzsoftware mit den Angaben auf der Rechnung übereinstimmen. Ladestation für Elektrofahrzeuge XEV1R22T2ER...
- Seite 13 Befindet sich nur ein Datensatz in der Datei, wird die Signaturprüfung automatisch gestartet. Ergibt die Überprüfung der Messwerte einen Fehler, weist die Transparenzsoftware darauf hin, dass die Prüfung nicht erfolgreich abgeschlossen wurde. Der Grund des Fehlers oder der nicht erfolgreichen Prüfung wird angezeigt. Fig 6: Messwertprüfung fehlerhaft Ladestation für Elektrofahrzeuge XEV1R22T2ER...
-
Seite 14: Led-Anzeige
Erkennung Fehlerstrom 6 mA DC Kommunikationsfehler mit dem internen MID-Wirkenergiezähler oder mit der LSC/Messkapsel 4 rote Blinkimpulse Hohe Temperatur - Verkürzung oder Unterbrechung des Ladevorgangs 5 rote Blinkimpulse Sicherung/Schutzschalter Steckdose M2 offen - Schutz gegen Überstrom Ladestation für Elektrofahrzeuge XEV1R22T2ER... -
Seite 15: Anhang
≤ 480 V RMS 08.03 Gewährleistung Technische und formale Änderungen am Produkt, soweit sie dem technischen Fortschritt dienen, behalten wir uns vor. Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Im Gewährleistungsfall bitte an die Verkaufsstelle wenden. Ladestation für Elektrofahrzeuge XEV1R22T2ER... - Seite 16 HagerEnergy GmbH Ursula-Flick-Straße 8 49076 Osnabrück Germany T +49 (0) 541 760268-0 F +49 (0) 541 760268-199 info@hager.com hager.com 11.2022...
