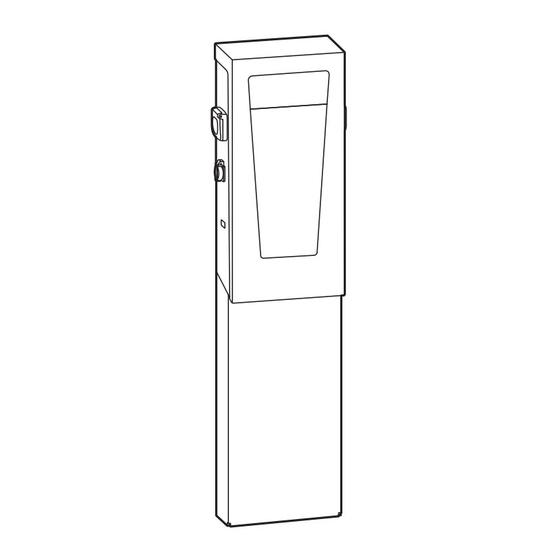

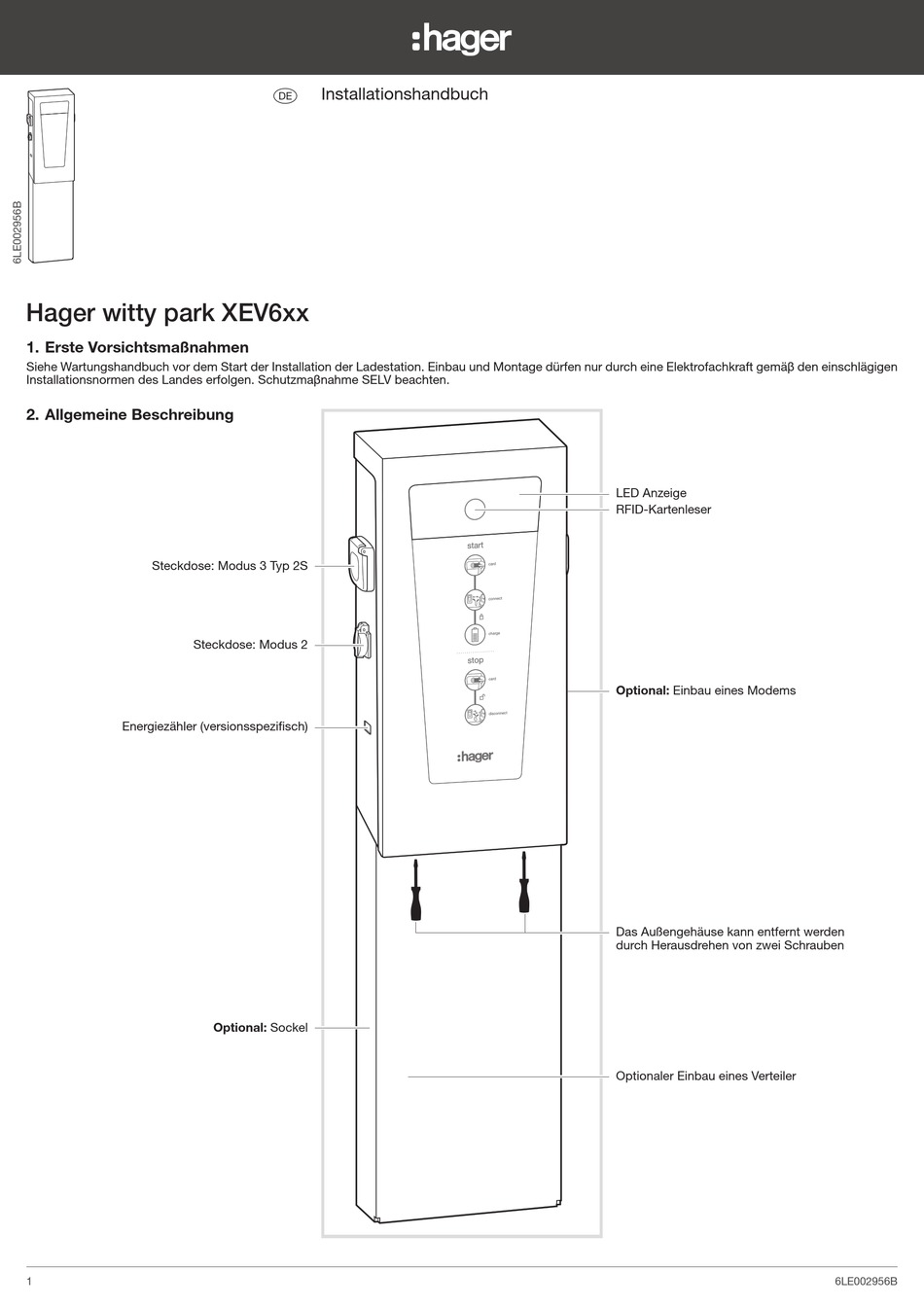

Hager witty park XEV6xx
1. Erste Vorsichtsmaßnahmen
Siehe Wartungshandbuch vor dem Start der Installation der Ladestation. Einbau und Montage dürfen nur durch eine Elektrofachkraft gemäβ den einschlägigen
Installationsnormen des Landes erfolgen. Schutzmaβnahme SELV beachten.
2. Allgemeine Beschreibung
Steckdose: Modus 3 Typ 2S
Steckdose: Modus 2
Energiezähler (versionsspezifisch)
1
Installationshandbuch
e
Optional: Sockel
LED Anzeige
RFID-Kartenleser
Optional: Einbau eines Modems
Das Außengehäuse kann entfernt werden
durch Herausdrehen von zwei Schrauben
Optionaler Einbau eines Verteiler
6LE002956B
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für hager witty park XEV6-Serie
Inhaltszusammenfassung für hager witty park XEV6-Serie
- Seite 1 Installationshandbuch Hager witty park XEV6xx 1. Erste Vorsichtsmaßnahmen Siehe Wartungshandbuch vor dem Start der Installation der Ladestation. Einbau und Montage dürfen nur durch eine Elektrofachkraft gemäβ den einschlägigen Installationsnormen des Landes erfolgen. Schutzmaβnahme SELV beachten. 2. Allgemeine Beschreibung LED Anzeige...
-
Seite 2: Elektrischen Komponenten Der Ladestation
3. Elektrischen Komponenten der Ladestation Der innere Schaltschrank beinhaltet, abhängig von der Version, die folgenden Teile: Kontakterkennung mit Schütz verbunden TCP-/IP-Platine (versionsspezifisch) Controller 1 M3T2S-Steckdose (verriegelbar) 3 M3T2S-Steckdose (verriegelbar) Controller Stromversorgung 2 M2TE-Steckdose 4 M2TE-Steckdose LS-Schalter Leistungsschütze MID-Energiezähler (versionsspezifisch) Anschlussklemmen Leitungseinführungsplatte 6LE002956B... -
Seite 3: Anhang Und Verbindung
4. Anhang und Verbindung a. Diagramme zur Wandbohrung ohne Verdrahtungsraum auf der Rückseite 4x (nicht mitgeliefert) 6LE002956B... - Seite 4 b. Diagramme zur Wandbohrung mit Verdrahtungsraum auf der Rückseite für XEV427 4x (nicht mitgeliefert) XEV427 ➞ 6LE002956B...
- Seite 5 c. Bodenmontagediagramme für XEV426 + XEV428 Terminal- Installationsbereich Gründung C20/25, X0 Tiefe 80 cm Sauberkeitsschicht 5 cm, C8/10 XEV428 XEV426 Im Falle eines Betonsockel, verwenden Sie Gewindestangen mit einem Durchmesser von 12 mm. ➞ ➞ ➞ ➞ 6LE002956B...
- Seite 6 Die Ladestation MUSS VOR der Befestigung des Vektor- Schaltschrank auf dem Sockel montiert sein. Der Potenzialausgleich muss zwischen dem Teminalfuß und dem Sockel hergestellt werden. * An das Schutzleitersystem anzuschließender Massepunkt 6LE002956B...
-
Seite 7: Elektrische Installation
5. Elektrische Installation a. Stromversorgung Schaltplan (versionsspezifisch) -X1: 1/2 L1 L2 L3 -X0:1 N LST -X0:3 N LST -X2: 3/4 L1 L2 L3 Verbindung Verbindung Arbeitsstromaus- Steuerspannung Arbeitsstromaus- Zuleitung 1 Zuleitung 2 -löser -löser (-X1 / -X2) (-X3 / -X4) MZ203 (-X1) MZ203 (-X3) Klemmenleisten (230V/32A) für starres Kabel von max. - Seite 8 c. Schutzmaßnahmen Einzelphase MZ203 40 A 40 A C-Kurve C-Kurve 30 mA 30 mA Typ A Typ A Leitungsschutz- Leitungsschutz- schalter für schalter für Controller Controller Dreiphasig 40 A 40 A MZ203 C-Kurve C-Kurve 30 mA 30 mA Typ B Typ B Leitungsschutz- Leitungsschutz-...
-
Seite 9: Tn Oder Tt Neutralpunktverbindung
d. Erdungsqualität gemäß ZE READY 1.2 Etikett TN oder TT Neutralpunktverbindung Neutralpunkt Neutralpunkt Neutralpunkt Neutralpunkt Verbindung Verbindung Verbindung Max. 5 Stationen an 1 Erdungs- verbindung Max. 50 Ω für die 5 Stationen Zusammenschaltung Max. 50 Ω e. Kontakterkennung verbunden mit dem Schütz gemäß dem ZE READY 1.2 Alle Witty-Stationen mit einer Nennleistungslast von mehr als 3,6 kW sind mit einem Kontakterkennungsmechanismus ausgestattet, der am Schütz befestigt ist. -
Seite 10: Konfiguration Des Terminals
6. Konfiguration des Terminals a. Konfigurationsdatei des Controllers Die Datei "b1237 global.cfg" ermöglicht Ihnen die Konfiguration des Controllers. Die Klemme einschalten, mindestens 1 Minute warten, bevor Sie den Stick einführen, dann 5 Sekunden warten, bevor Sie ihn entfernen. Die Datei "b1237 diagnose.txt"... - Seite 11 b. Einstellungen (Fortsetzung) dhcp Inaktive DHCP-Adressierung Abhängig von der Netzwerkkonfiguration Aktive DHCP-Adressierung ip_addr xxx.xxx.xxx.xxx IP-Adresse Abhängig von der Netzwerkkonfiguration Subnetz_Maske xxx.xxx.xxx.xxx Subnetzmaske Abhängig von der Netzwerkkonfiguration Gateway xxx.xxx.xxx.xxx Gateway Abhängig von der Netzwerkkonfiguration dns1 xxx.xxx.xxx.xxx 1. DNS-Adresse Abhängig von der Netzwerkkonfiguration dns2 xxx.xxx.xxx.xxx 2, DNS-Adresse...
- Seite 12 Erstellung/Änderung einer white Liste von den RFID Karten Das terminal sollte im lokalen Zugriffskontrollmodus sein (Zugriffs_kontrolle=1) mit einem leeren USB-Stick im Controller- Steckplatz. Ziehen Sie die elektronischen Ausweise einzeln durch (warten Sie vor jedem neuen Ausweis, bis die Klemme nicht mehr leuchtet) und den letzten zweimal hintereinander.
- Seite 13 e. Ladung durch ein externes Signal von 230Vac System Pin 50 und 51 Der Schalter muss auf "Sonne“ stehen. Verbinden Sie das Signal zum Löschen der Ladung 230Vac mit den PIN 50 und 51 der Klemmleiste. Ändern Sie die Datei „b1237 global.cfg“ wie folgt: Wenn 1 Teilladung aufheben Wenn 2...
- Seite 14 7. HMI Status Serveranfrage Langsam blau blinkend Lademanagement - Senkung der Leistung während einer Session pulsierend blau Lademanagement - Externes Signal - vorübergehende Unterbrechung des Ladevorgangs (D/N INPUT) pulsierend blau Erweiterte Ladung (unterbrochene Ladung, verringerte Leistung etc.) pulsierend blau Lademanagement - Lastabwurf während einer Session pulsierend blau Fehler - Stromausfall Reservierung für 1 Std...
-
Seite 15: Elektrische Wartung
8. Fehlfunktion Anzahl der Fehlertyp Ursache Impulse Ladekabelfehler Defektes oder inkompatibles Kabel (13A) Kontroll- leuchte Defekte Kommunikation Defektes Kabel - Kurzschluss während rot blinkend Kommunikation Elektrofahrzeug ist überladen Der EV erfüllt nicht die von der Station eingestellt Leistungsgrenze. Belüftung erforderlich Das Fahrzeug erfordert zusätzliche Belüftung (die Ladung ist blockiert). -
Seite 16: Technische Daten
Gewerbliche Nutzer sollten sich an ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden. Verwendbar in ganz Europa M und in der Schweiz Hager Group - Tehalit GmbH - Seebergstraβe 37 - DE-67716 Heltersberg - www.hager.de Hager 04.20 - 6LE002956B...
