hager witty flow Wichtige Hinweise Zur Installation

Wichtige
Hinweise
zur Installation
und Inbetriebnahme

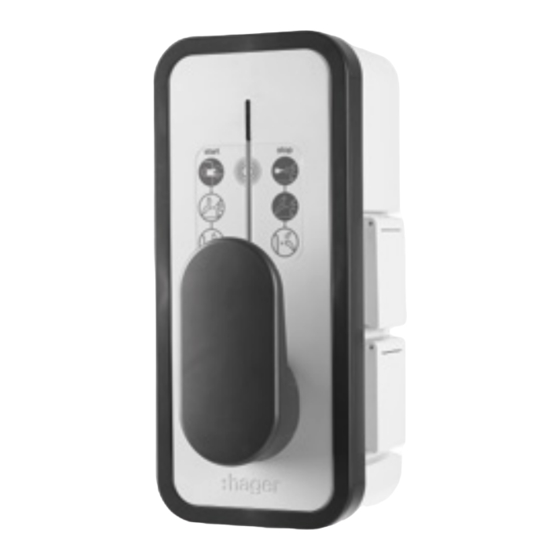

witty flow
Vor der Montage
Um den IP Standard nach Datenblatt zu
gewährleisten, kleben Sie die 4 Dichtungs­
scheiben außen auf die Ladestation auf.
Parametrierung
des Ladestroms
Der Drehschalter und der Wahlschalter zur
Einstellung des max. Ladestroms und der
Phasen befinden sich direkt auf der hin­
teren Platine der Ladestation (im Gehäuse
oben rechts).
Falls die Ladestation durch das KfW Pro­
gramm 440 gefördert wird, ist der Dreh­
schalter auf die Stellung „3" zu stellen, um
max. 11kW Ladeleistung zu gewährleisten.
Technische Änderungen vorbehalten!
Installation und Inbetriebnahme
Wahlschalter
1-phasig
3-phasig
x 4
Drehschalter Betriebsstrom
0
1
2
3
4
5
6
7
8
Rücksetzen auf
9
Werkseinstellungen
witty flow
32 A
25 A
20 A
16 A
13 A
10 A
6 A
N/A
N/A
01
