hager witty one Installations- Und Benutzerhandbuch Seite 11

Klemmkörper
Steckverbindung Modus 3 Typ T2 des angeschlossenen Kabels
1
Klemme für dreiphasige Stromversorgung
2
Sicherung 3.15A/250V 5X20mm
3
Klemme Ausgangskontakt 230 V~ 1 A max.
4
Klemme Eingangskontakt 230 V~
5
USB-Stecker
6
Steckplätze für Optionskarten
7
Kabeldurchgang
8
Kabelbefestigung
9
Klemmsockel
Kabelbefestigung
1
Kabeldurchgang des Netzkabels und der Eingangs-/Ausgangskabel (optional)
2
Kabeldurchgang der Optionskarten
3
4 5
3
2
9
1
8
1
2
1

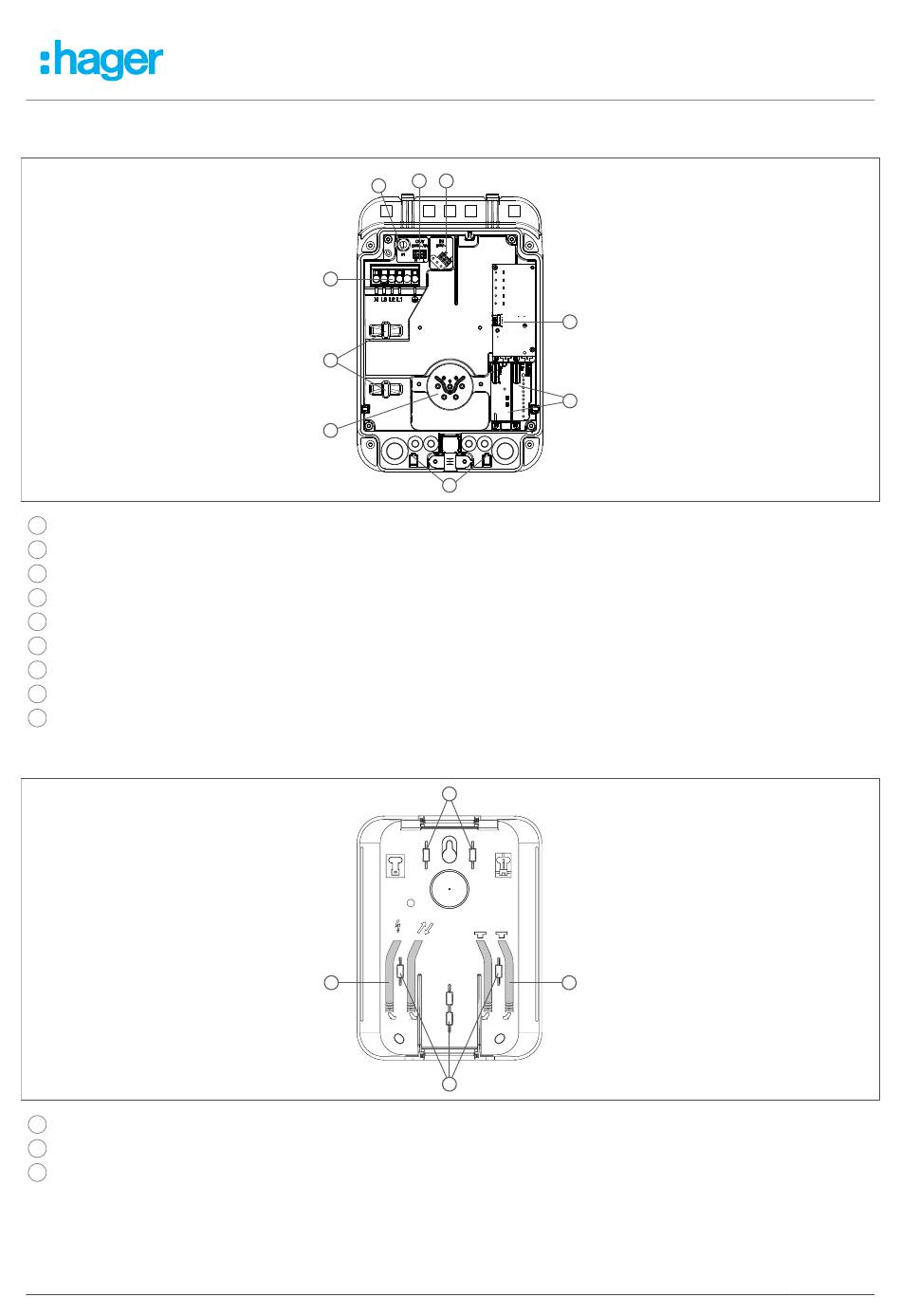

Geräteübersicht
Darstellung des Geräts von innen
6
7
3
