6 DESCRIPTION DES FONCTIONS DU SELECTEUR
6.1 LOCALISATION DES DISPOSITIFS DE PROTECTION A L'INTERIEUR DU
TABLEAU
1. Allumer le récepteur en appuyant sur la touche
(voir Fig. 1 – partie 2) soit allumée et que l'unité émet un son intermittent (
intervalle régulier. Le cas échéant contrôler et éventuellement remplacer la pile interne
(voir § 7.1) ou bien s'adresser au service d'assistance HT
2. Connecter l'émetteur au réseau électrique moyennant la fiche intégrée. La LED ON sur
la partie frontale (voir Fig. 2 – partie 2) s'allume et l'unité automatiquement active et
introduit le signal dans le circuit sous test (voir Fig. 3)

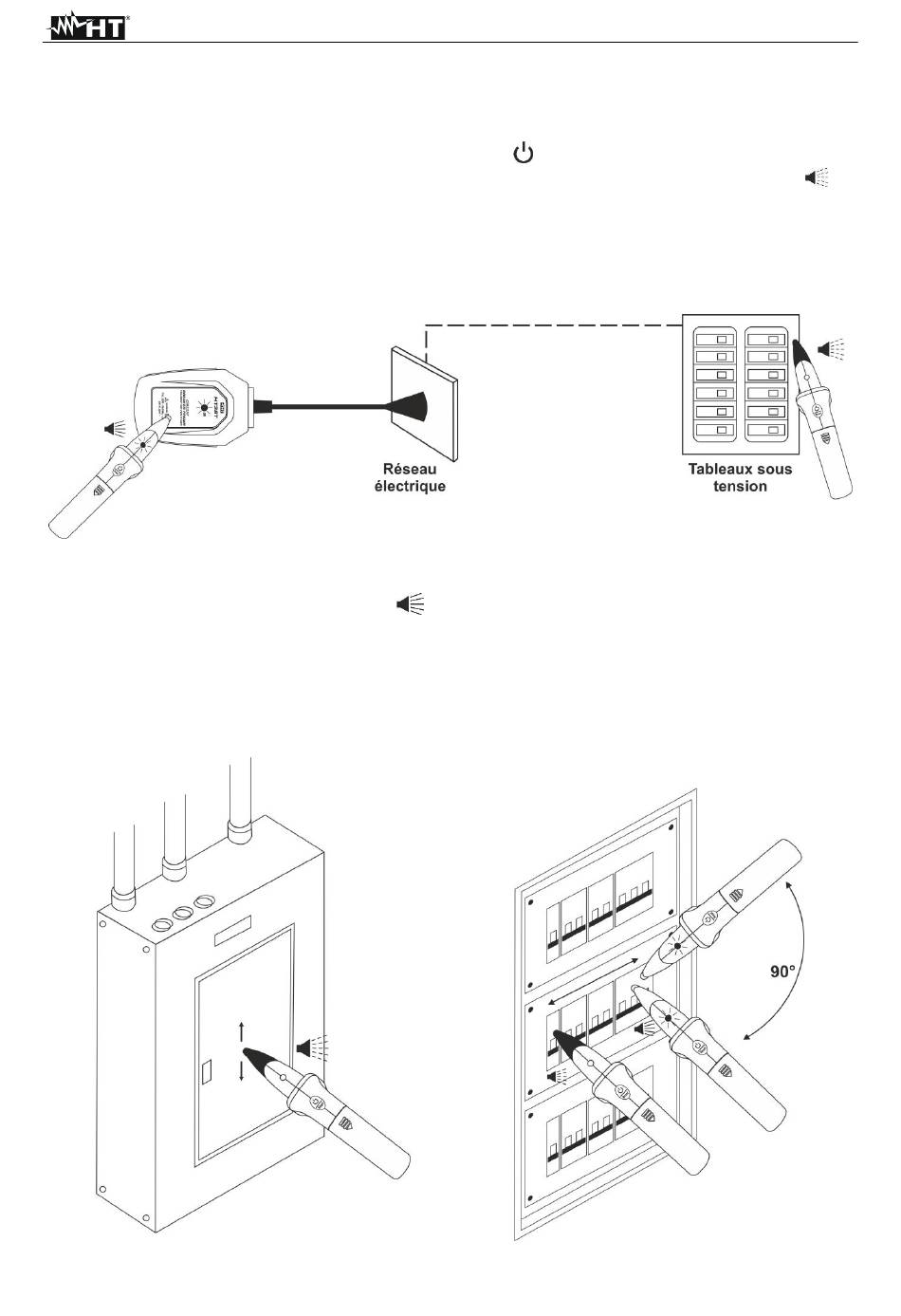

Fig. 3: Branchement de l'unité émetteur au circuit sous test
3. Approcher l'élément sensible du récepteur au-dessus de l'émetteur (voir Fig. 3) et
vérifier l'émission d'un son continu (
3) et l'extinction de la LED rouge (voir Fig. 1 – partie 2) pour indiquer la reconnaissance
du signal
4. Se déplacer avec le récepteur à proximité des tableaux sous tension en direction de
l'intensification du son intermittent émis par l'unité à mettre pour mettre en évidence
l'approche à la source à rechercher (voir Fig. 3)
Fig. 4: Localisation du dispositif de protection
/Reset et vérifier que la LED rouge
), l'allumage de la LED verte (voir Fig. 1 – partie
FR - 6
