ProMinent DULCOMETER D2C Betriebsanleitung Seite 18

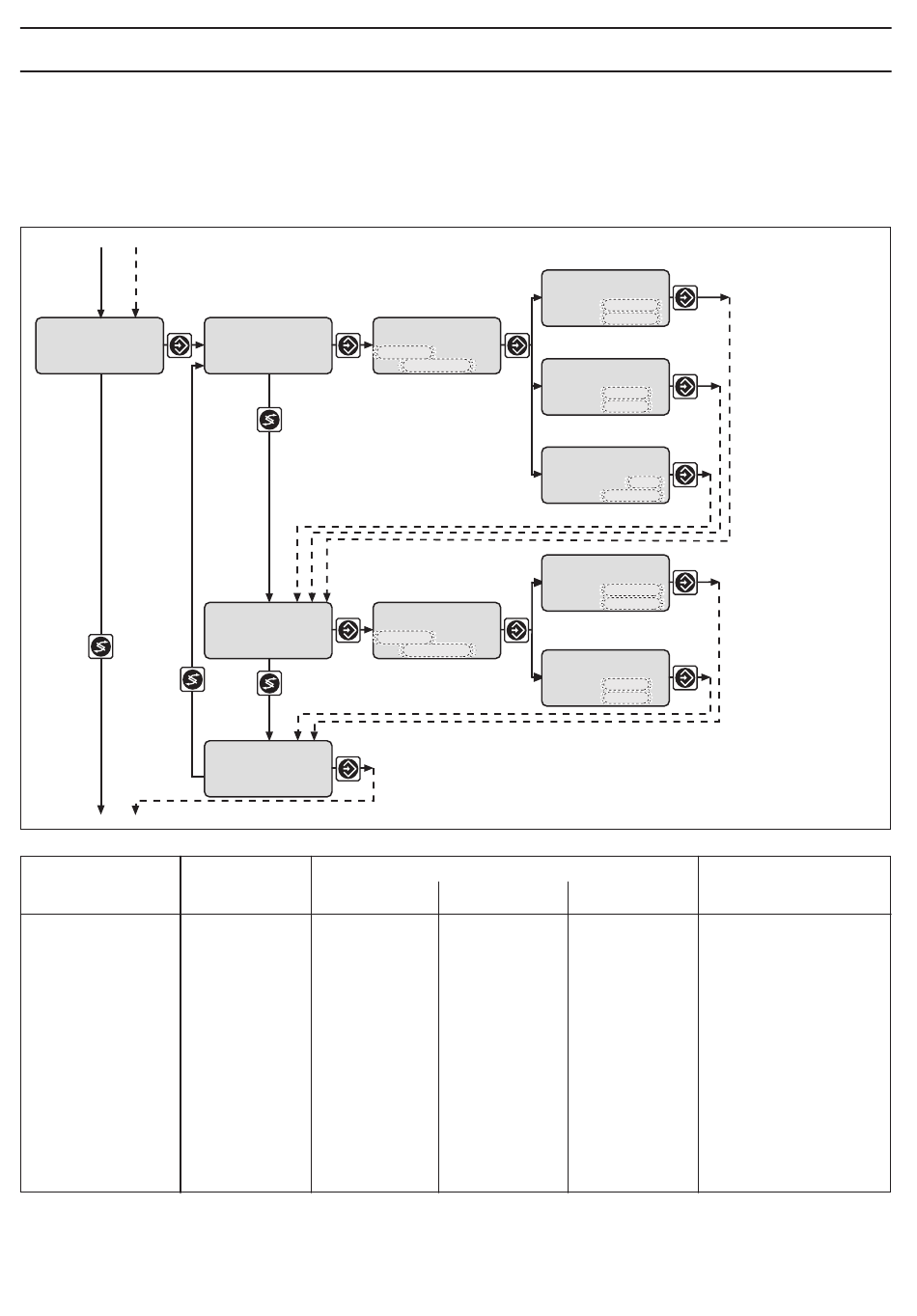

Bedienmenü / Beschreibung
0/4 - 20 mA-Ausgänge
Die mA-Ausgänge können entweder zur Dokumentation des Messwertes oder als Stellgröße genutzt
werden. Bei Einstellung Stellgröße wird die unter Regelung gewählte Dosierrichtung automatisch verwen-
det!
mA-Ausgänge
einstellen?
Zuordnung der Größe
Ausgangsbereich
Bereich
Messwert 1 pH
Bereich Stellgröße
Bereich
Messwert 2 Redox
Bereich Stellgröße
18
mA-Ausgang 1
pH
mA-Ausgang 2
Redox
mA-Ausgang
Ende
mögliche Werte
Anfangswert Schrittweite
Messwert Messwert
Stellgröße
Korrekturwert
aus
4...20 mA 0...20 mA
4...20 mA
pH 2...pH 12 pH 0,01
0 %...+100 % 1 %
0...1000 mV 1 mV
0 %...+100 % 1 %
mA-Ausgang 1
Meßwert
20 mA = 12.00 pH
mA-Ausgang 1
pH
Meßwert
4 ... 20 mA
mA-Ausgang 1
Säure
20 mA = 100 %
mA-Ausgang 1
Korrekturwert
20 mA = 100.0 °C
mA-Ausgang 2
Meßwert
20 mA = 1000 mV
mA-Ausgang 2
Redox
Meßwert
4 ... 20 mA
mA-Ausgang 2
Oxidation
20 mA = 100 %
unterer Wert
pH -2
0 %
0 mV
0 %
4 mA = 2.00 pH
4 mA = 0 %
4 mA = 0 °C
4 mA = 0 mV
4 mA = 0 %
oberer Wert
pH 16 Minimalbereich pH 0,1
+100 %
1000 mV Minimalbereich 10 mV
+100 %
Bemerkung
Minimalbereich 1 %
Minimalbereich 1 %
