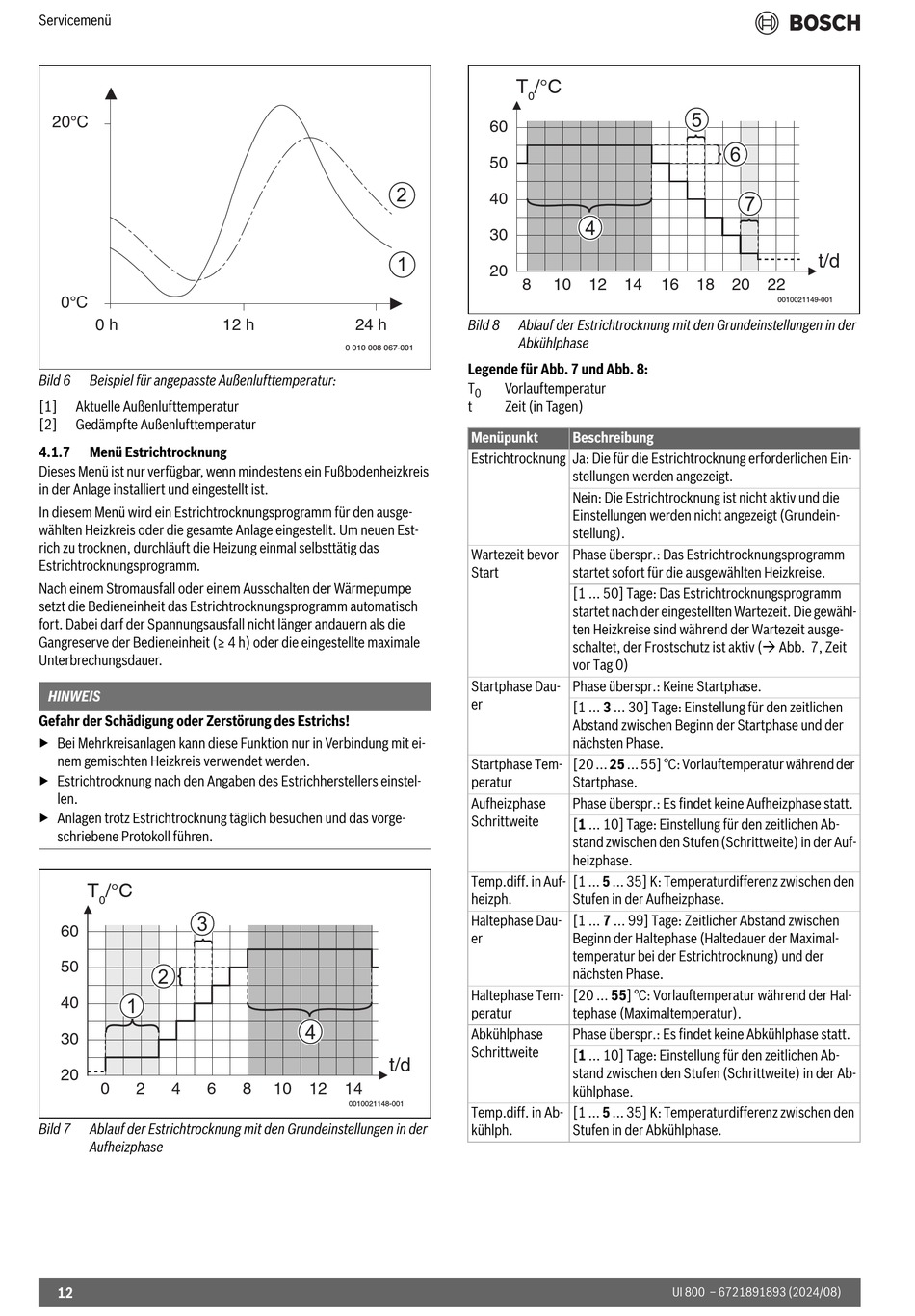

Bosch UI 800 Installationsanleitung Seite 12

Servicemenü
20°C
0°C
0 h
Bild 6 Beispiel für angepasste Außenlufttemperatur:
[1] Aktuelle Außenlufttemperatur
[2] Gedämpfte Außenlufttemperatur
4.1.7 Menü Estrichtrocknung
Dieses Menü ist nur verfügbar, wenn mindestens ein Fußbodenheizkreis
in der Anlage installiert und eingestellt ist.
In diesem Menü wird ein Estrichtrocknungsprogramm für den ausge-
wählten Heizkreis oder die gesamte Anlage eingestellt. Um neuen Est-
rich zu trocknen, durchläuft die Heizung einmal selbsttätig das
Estrichtrocknungsprogramm.
Nach einem Stromausfall oder einem Ausschalten der Wärmepumpe
setzt die Bedieneinheit das Estrichtrocknungsprogramm automatisch
fort. Dabei darf der Spannungsausfall nicht länger andauern als die
Gangreserve der Bedieneinheit (≥ 4 h) oder die eingestellte maximale
Unterbrechungsdauer.
HINWEIS
Gefahr der Schädigung oder Zerstörung des Estrichs!
▶ Bei Mehrkreisanlagen kann diese Funktion nur in Verbindung mit ei-
nem gemischten Heizkreis verwendet werden.
▶ Estrichtrocknung nach den Angaben des Estrichherstellers einstel-
len.
▶ Anlagen trotz Estrichtrocknung täglich besuchen und das vorge-
schriebene Protokoll führen.
T /°C
0
3
60
50
2
1
40
30
20
0 2 4 6
Bild 7 Ablauf der Estrichtrocknung mit den Grundeinstellungen in der
Aufheizphase
12
12 h 24 h
0 010 008 067-001
4
t/d
8 10 12 14
0010021148-001
T /°C
0
60
50
2
40
30
1
20
8 10
Bild 8 Ablauf der Estrichtrocknung mit den Grundeinstellungen in der
Abkühlphase
Legende für Abb. 7 und Abb. 8:
T Vorlauftemperatur
0
t Zeit (in Tagen)
Menüpunkt
Estrichtrocknung Ja: Die für die Estrichtrocknung erforderlichen Ein-
Wartezeit bevor
Start
Startphase Dau-
er
Startphase Tem-
peratur
Aufheizphase
Schrittweite
Temp.diff. in Auf-
heizph.
Haltephase Dau-
er
Haltephase Tem-
peratur
Abkühlphase
Schrittweite
Temp.diff. in Ab-
kühlph.
5
6
7
4
12 14 16 18 20
Beschreibung
stellungen werden angezeigt.
Nein: Die Estrichtrocknung ist nicht aktiv und die
Einstellungen werden nicht angezeigt (Grundein-
stellung).
Phase überspr.: Das Estrichtrocknungsprogramm
startet sofort für die ausgewählten Heizkreise.
[1 ... 50] Tage: Das Estrichtrocknungsprogramm
startet nach der eingestellten Wartezeit. Die gewähl-
ten Heizkreise sind während der Wartezeit ausge-
schaltet, der Frostschutz ist aktiv ( Abb. 7, Zeit
vor Tag 0)
Phase überspr.: Keine Startphase.
[1 ... 3 ... 30] Tage: Einstellung für den zeitlichen
Abstand zwischen Beginn der Startphase und der
nächsten Phase.
[20 ... 25 ... 55] °C: Vorlauftemperatur während der
Startphase.
Phase überspr.: Es findet keine Aufheizphase statt.
[1 ... 10] Tage: Einstellung für den zeitlichen Ab-
stand zwischen den Stufen (Schrittweite) in der Auf-
heizphase.
[1 ... 5 ... 35] K: Temperaturdifferenz zwischen den
Stufen in der Aufheizphase.
[1 ... 7 ... 99] Tage: Zeitlicher Abstand zwischen
Beginn der Haltephase (Haltedauer der Maximal-
temperatur bei der Estrichtrocknung) und der
nächsten Phase.
[20 ... 55] °C: Vorlauftemperatur während der Hal-
tephase (Maximaltemperatur).
Phase überspr.: Es findet keine Abkühlphase statt.
[1 ... 10] Tage: Einstellung für den zeitlichen Ab-
stand zwischen den Stufen (Schrittweite) in der Ab-
kühlphase.
[1 ... 5 ... 35] K: Temperaturdifferenz zwischen den
Stufen in der Abkühlphase.
