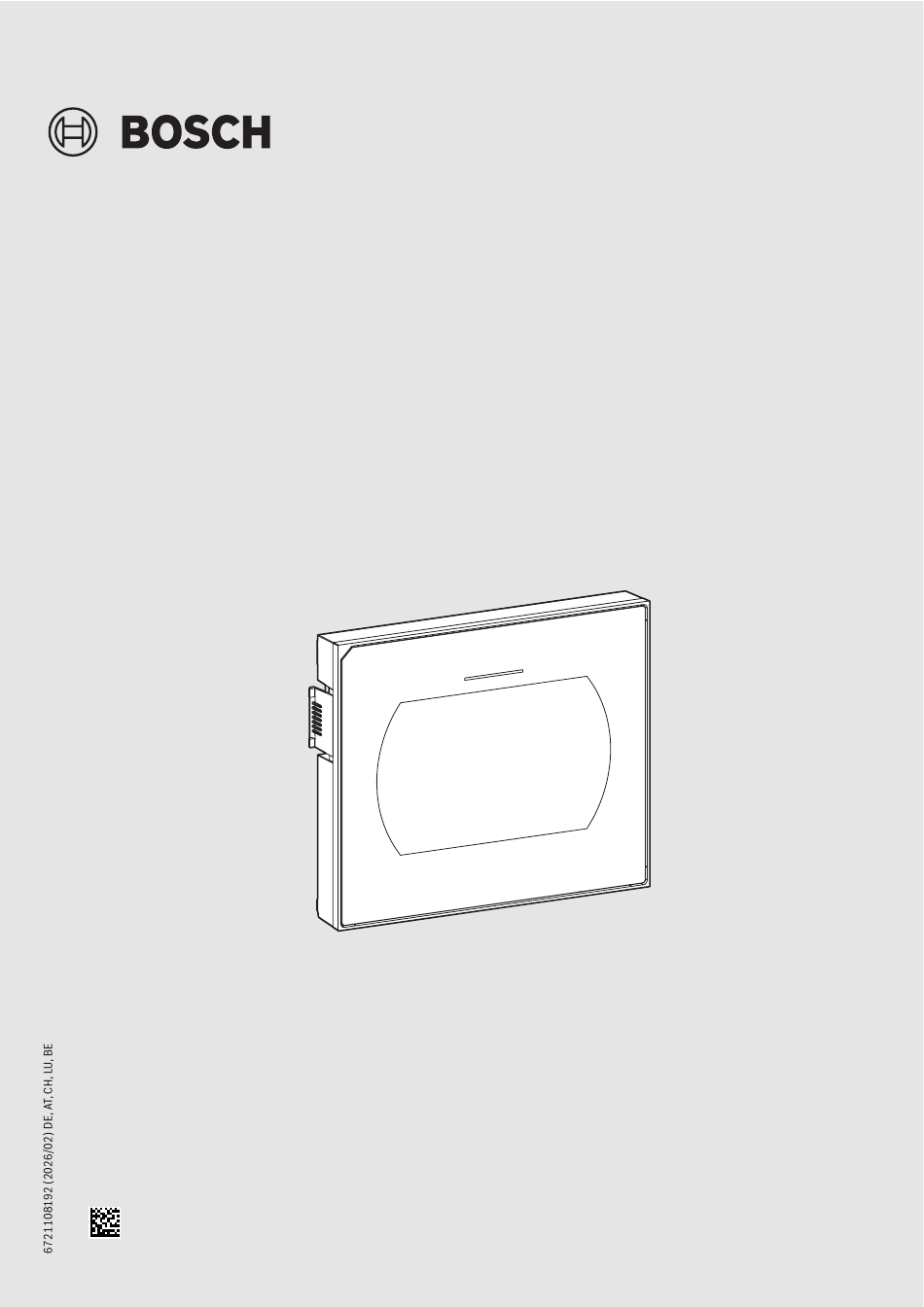

  • Seite 1 Installationsanleitung Bedienfeld UI 800 Luft-Wasser-Wärmepumpe...
  • Seite 2 Übersicht Service........19 rende Schäden sind von der Haftung ausgeschlossen. UI 800 – 6721108192 (2026/02)
  • Seite 3 8. Auf Warnungen und Störungen prüfen und den Störungsverlauf zu- rücksetzen. 9. Auf Software-Updates prüfen und die Wärmepumpe bei Bedarf aktu- alisieren (siehe  Kapitel 5.5, Seite 18). 10.Anlagenübergabe (siehe  Kapitel 4.4, Seite 5). UI 800 – 6721108192 (2026/02)
  • Seite 4 Haus das Reglerverhalten der anderen Partei im Haus beeinflusst. • Einfamilienhaus. Mit dieser Einstellung stehen alle Funktion zur Verfügung. • Mehrfamilienhaus. Die Funktionen, die alle Be- wohner betreffen, sind in der Fernbedienung ver- steckt, z.B. Einstellungen für Warmwasser, 2. Heizkreis, Solaranlage. UI 800 – 6721108192 (2026/02)
  • Seite 5 Wenn weitere spezielle Systeme oder Einheiten montiert sind, werden weitere Menüoptionen verfügbar, z. B. das Menü für Lüftung, Pool oder Solar. Um die einwandfreie Funktion zu gewährleisten, die entsprechende technische Dokumentation des Systems bzw. der Einheit beachten. UI 800 – 6721108192 (2026/02)
  • Seite 6 Die Schnellstartfunktion erhöht die Wärmeanforde- modul Schnittstelle. pressorstart rung, sodass die Wärmepumpe schnellstmöglich startet (je nach Aufheizphase des Kompressors). ▶ Für den Schnellstart Ja auswählen. -oder- ▶ Um zurückzukehren, ohne die Funktion zu akti- vieren, Nein auswählen. UI 800 – 6721108192 (2026/02)
  • Seite 7 Wartungsdatum Datum des nächsten Wartungsservices einstellen. Tab. 5 Wärmepumpeneinstellungen Durchflusserken- Wenn die Einstellung Min. Durchfluss aktiviert ist nung erkennt die Bedieneinheit automatisch, wenn der Durchfluss in der Heizungsanlage zu gering ist, und vergleicht die Temperaturen des Heizkreises und des Kompressorkreises. UI 800 – 6721108192 (2026/02)
  • Seite 8 ▶ Luftentfeuchtung: Wenn ein Entfeuchter an die 10 V Vorlaufsollwert-Regelung. Weiterführende Informationen zu den Wärmepumpe angeschlossen ist, Ja auswählen. Einstellungen und Funktionen in der technischen Dokumentation des Er- Ist dies nicht der Fall, Nein auswählen. weiterungsmoduls beachten. UI 800 – 6721108192 (2026/02)
  • Seite 9 ▶ HK1 mit Mischer [Ja] auswählen, wenn es sich schutz aktiviert werden soll. um einen gemischten Heizkreis handelt. • Durchheizen unter. ▶ Mischerlaufzeit HK1 Laufzeit für den Mischer ein- Außentemperatur einstellen, ab der das Zeitpro- stellen. gramm außer Kraft gesetzt werden soll. UI 800 – 6721108192 (2026/02)
  • Seite 10 Die folgenden Einstellungen werden nur angezeigt, wenn die Hydrauli- 7) Wird nur angezeigt, wenn eine Fernbedienung mit Feuchtefühler installiert ist. sche Konfiguration auf Direkthydraulik eingestellt ist. 8) Wird nur angezeigt, wenn Taupunktberechnung eingestellt. Tab. 7 Einstellungen für Heizung/Kühlung UI 800 – 6721108192 (2026/02)
  • Seite 11 Bild 4 Heizkurve mit aktivierter minimaler Vorlauftemperatur 0010059022 -001 Bild 1 Startbildschirm für die Einstellung der Heizkurve für die Rege- lungsart Außentemperatur mit Fußpunkt (und Komfortpunkt) 0010060337-001 Bild 5 Startbildschirm für die Einstellung der Kühlkurve UI 800 – 6721108192 (2026/02)
  • Seite 12 Gangreserve der Bedieneinheit (≥ 4 h) oder die eingestellte maximale Startphase Dau- Überspr.: Keine Startphase. Unterbrechungsdauer. [1 ... 3 ... 30] Tage: Einstellung für den zeitlichen Abstand zwischen Beginn der Startphase und der nächsten Phase. UI 800 – 6721108192 (2026/02)
  • Seite 13 ▶ Eco Starttemperatur. Tab. 10 Einstellungen im Menü Estrichtrocknung (Abb. 7 und 8 zeigen ▶ Eco Stopptemperatur die Grundeinstellung des Estrichtrocknungsprogramms) ▶ Eco+ Starttemperatur. ▶ Eco+ Stopptemperatur ▶ Extra-Warmwasser. ▶ Energieman. Starttemp. ▶ Energieman. Stopptemp. UI 800 – 6721108192 (2026/02)
  • Seite 14 Einige Einstellungen werden nur angezeigt, wenn für die Tab. 11 Einstellungen für die Warmwasserbereitung mit der Wärme- Expertenansicht Ein eingestellt ist. pumpe Die Einstellungen sind nur zugänglich, wenn die Anlage entsprechend aufgebaut und konfiguriert ist und ein unterstütztes Lüftungsgerät ange- schlossen ist. UI 800 – 6721108192 (2026/02)
  • Seite 15 Energie bereitstellt. [Ja] | [Nein] Wenn das Urlaubsprogramm aktiv ist, erfolgt keine Kühlung. Max. Lstg. f. Wenn erforderlich die maximale Leistung für den Kompressor Kompressorbetrieb bei aktiviertem Photovoltaik- Betrieb begrenzen. Tab. 15 Einstellungen im Menü Photovoltaik-System UI 800 – 6721108192 (2026/02)
  • Seite 16 Verhalten der einzelnen Komponenten zes wird die Drehzahl der Pumpe verändert. kontrolliert. 100 %= maximale Drehzahl. ▶ VW1 3-Wege-Ventil WW. Ändern der Stellung des Umschaltventils zwischen Warmwasser und Heizen. ▶ WW-Zirkulationspumpe. Starten oder Abschal- ten der Warmwasser-Zirkulationspumpe. UI 800 – 6721108192 (2026/02)
  • Seite 17 ▶ Bestätigen wählen, um den Test zu starten. -oder- ▶ Abbrechen wählen, um den Test abzubrechen. Status Inaktiv | Aufruf | Aktiv | Fehlgeschlagen | Erfolgreich. JR1 Hochdruck- Die Temperatur des Sensors (auf der Druckseite des fühler Kompressors) wird angezeigt. UI 800 – 6721108192 (2026/02)
  • Seite 18 Aktualisierung der Datenbank bestäti- Tab. 21 Informationsmenü gen. 3. In der Service-App Bosch EasyService manuell den ersten Download der Software-Datenbank starten. Die Service-App gibt an, wie viel Speicherplatz die Updates auf dem Mobilgerät erfordern. 4. Die App prüft bei jedem Start automatisch auf neue Updates.
  • Seite 19 Ihrer personenbezogenen Daten aus Gründen, die sich aus Ih- rer besonderen Situation ergeben, oder zu Zwecken der Direktwerbung 1) Die App Bosch EasyService ist nicht in allen Ländern erhältlich. jederzeit zu widersprechen. Zur Wahrnehmung Ihrer Rechte kontaktie- ren Sie uns bitte unter [DE] privacy.ttde@bosch.com, [AT] 2) Die unter Heizkreis 1 genannten Einstellungen sind für die Heizkreise 1 bis 4...
  • Seite 20 – Fußbodenheizung – Leicht 3) Nur verfügbar, wenn der Heizkreis an ein Mischermodul angeschlossen ist. 1) Einziger verfügbarer Externer Eingang 1. 4) Nur verfügbar, wenn für Hydraulische Konfiguration Direkthydraulik 2) Nur in DE verfügbar. eingestellt ist. UI 800 – 6721108192 (2026/02)
  • Seite 21 – Zeit – WW-Zirkulation – Min. Warmwassertemp. – Glykolgehalt – Aktivieren – Betriebsart – Reset Solaroptimierung – Aus – Reset Solarertrag – Reset Laufzeiten – Ein – WW-Solltemperatur – Solarsystem starten – Auto – Lüftung UI 800 – 6721108192 (2026/02)
  • Seite 22 – Warmwasser Starttemperatur – Akt. Störungen Wärmep. zurücks. – Warmwasser Stopptemperatur – Verriegelnde Störungen Wärmep. zurücksetzen – EEBUS – Wärmepumpen-Störungshist. – System-Störungshistorie 1) Weitere Informationen zum K40 RF sind der entsprechenden technischen Dokumentation zu entnehmen. UI 800 – 6721108192 (2026/02)
  • Seite 23 – Vorlaufsollwert – TL1 Abluftmodul Abluft – Vorlauftemperatur – JR0 Niederdruckfühler – Raum-Solltemperatur HK1 – TR5 Temperatur Saugleitung – Akt. Raumtemperatur HK1 – Kompressor-Aufheizen Ist – Relative Luftfeuchtigkeit – Kompressor-Aufheizen Stopp – Taupunkt – TR6 Heißgastemperatur UI 800 – 6721108192 (2026/02)
  • Seite 24 – VW1 3-Wege-Ventil WW – Solar – Solarfühler-Übersicht – Solarkreis – Lüftung – Grundfunktion – Bypassklappe – Statistik – Systemkomponenten – Wärmepumpe – Heizen und Kühlen – Solar – Lüftung – Internet-Gateway – Funk-Komponenten – EEBUS UI 800 – 6721108192 (2026/02)
