2.3 Montaggio del tubo di mandata e della
sonda di allarme
Prima del montaggio pulire e ingrassare le
sonde, i loro alloggiamenti e le guarnizioni. In-
serire il tubo a immersione nella posizione e (ill.
6) nell'impianto e bloccare con la chiusura rapida
monomano. Montare la sonda ottica/trasduttore
di allarme nella posizione f (ill. 6) nell'apposita
apertura. Togliere dapprima il tappo lilla.

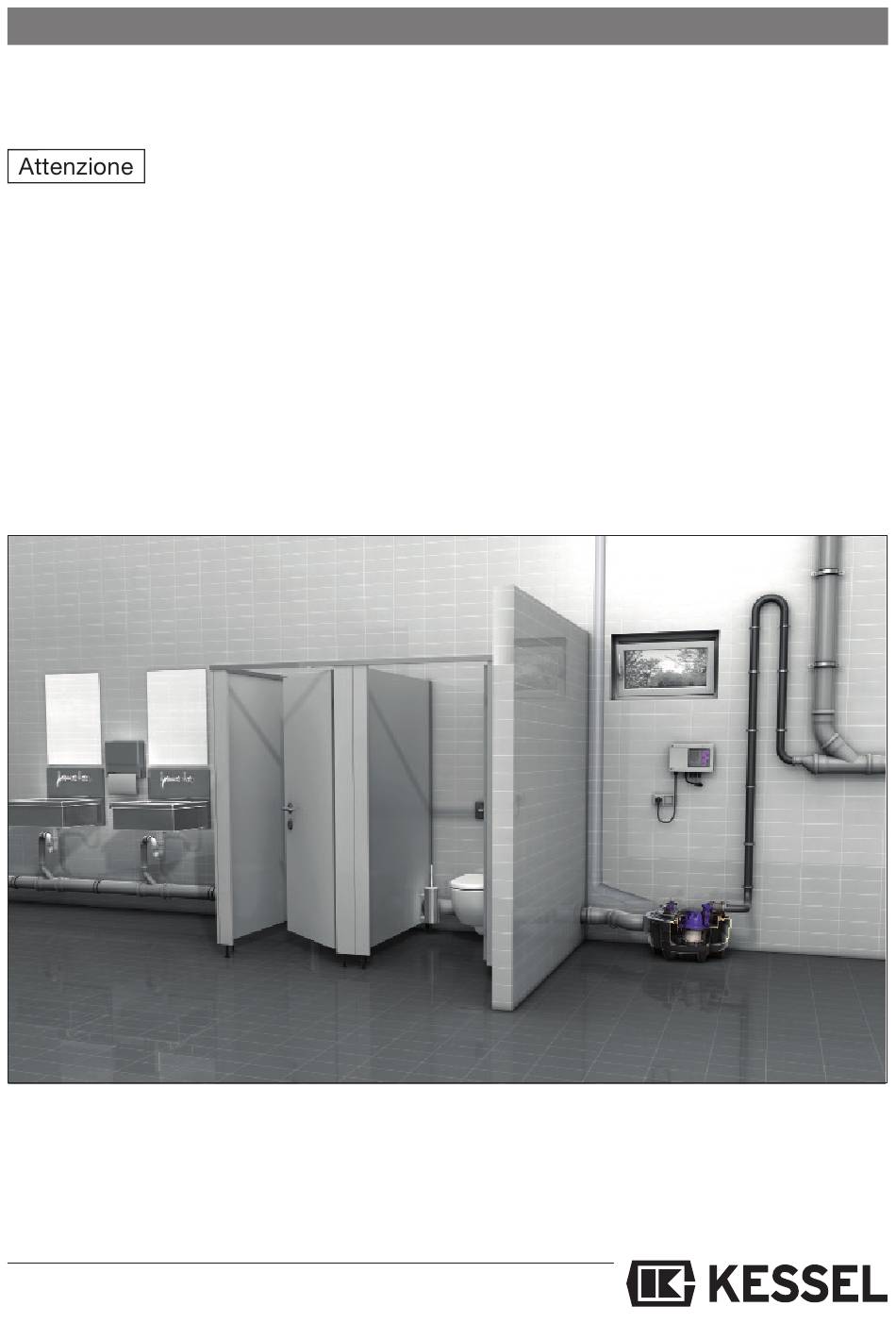

2.5 Esempio di installazione
➀ Stazione acque reflue Aqualift F Compact KESSEL
➁ Centralina con sistema di autodiagnosi (SDS)
➂ Allargare il tubo di mandata a valle dell'anello antiritorno ad almeno DN 70
➃ Ventilazione sopra tetto
➄ Entrata
➅ Collegamento al tubo collettore ventilato
2. Installazione
2.4 Isolamento acustico
Per un migliore isolamento acustico, si devono
montare il serbatoio base e il tubo di mandata
acusticamente disaccoppiati dall'edificio. A tal
fine utilizzare il materassino fonoassorbente in
dotazione (vedi ill. 6).
In ambienti a rischio di inondazione, l'impianto
deve essere protetto contro il galleggiamento.
Ciò può essere realizzato con aste filettate
messe a disposizione dal committente e con gli
elementi fonoassorbenti (materassino e parti di
disaccoppiamento) compresi nel volume della
fornitura.
57
➋
➍
➎
➌
➏
➊
ill. 7
