Uwaga!
Szafka sterownicza musi być umieszczona w miejscu
suchym i nienarażonym na działanie mrozu. Wtyczka
pompy i czujniki nie mogą podczas całej zabudowy
i montażu zostać zanurzone w wodzie. W razie
niebezpieczeństwa zalania urządzenie sterownicze
montować w miejscu niezagrożonym zalaniem.
Przed zabudową przepompowni Aqualift F Compact
należy wszystkie części sprawdzić pod kątem szkód
transportowych.
2.1 Przyłącza
2.1.1 boczne przyłącze dopływu
Fabrycznie zastosowano króciec przyłączeniowy
DN 100. Przewód dopływowy układać ze spadkiem
wynoszącym minimalnie 2%.
Uwaga!

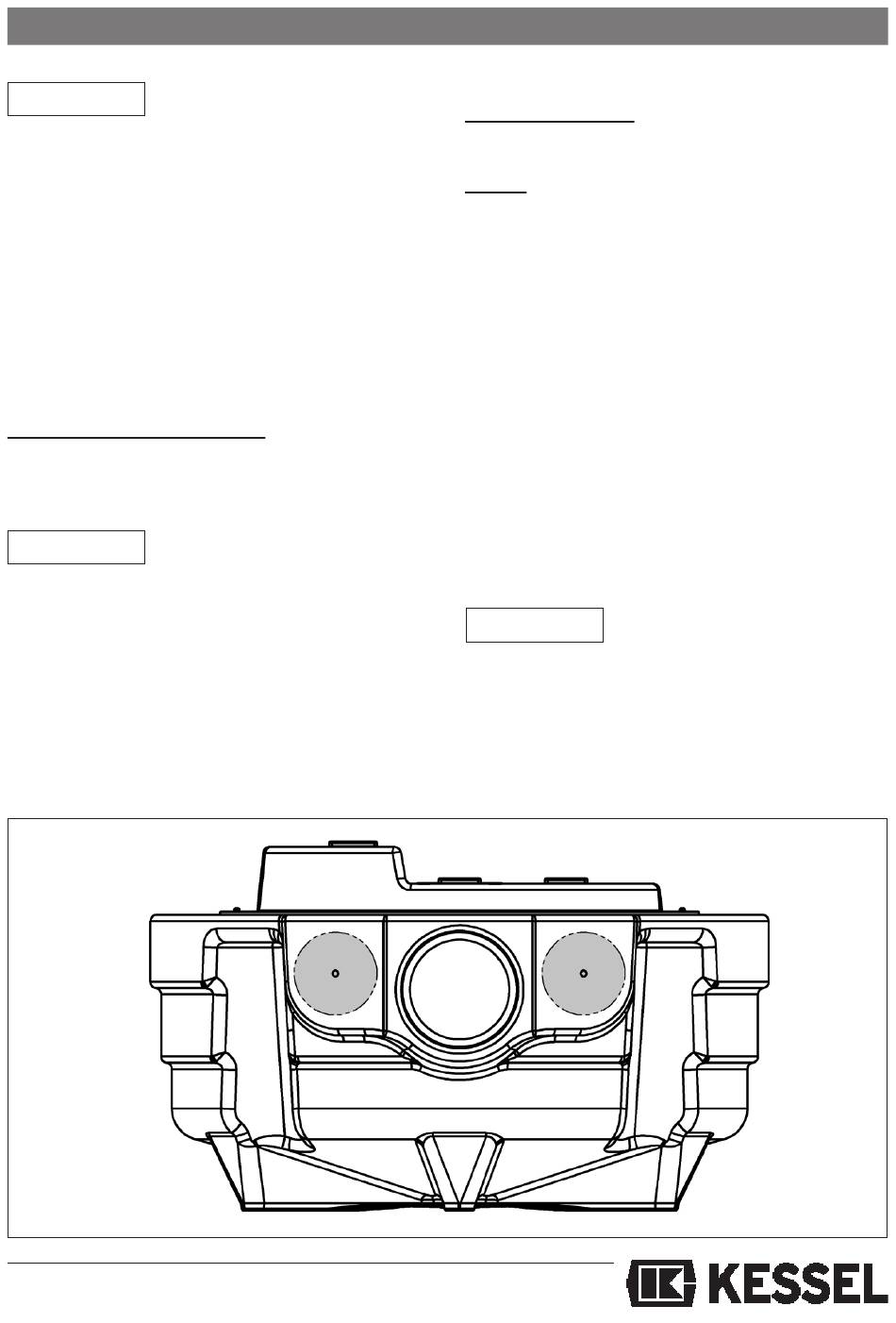

Zbiornik można nawiercać wyłącznie na oznaczonych
powierzchniach (patrz rys. 2). Niefachowe nawiercenie
zbiornika może spowodować
uszkodzenia.
W celu nawiercenia należy użyć wyrzynarki KESSEL (nr
art. 50101).
2. Zabudowa
2.1.2 Króciec tłoczny
Przyłącze tłoczące: 1
Uwaga: przyłączony przewód tłoczny nie może
być naprężony.
Przed przyłączeniem należy zawsze przykręcić
załączony adapter z gwintem zewnętrznym (rys.
3). Do adaptera można przymocować zestaw
przewodu tłocznego KESSEL (nr art. 28062 /
28040), adapter zatrzaskowy do spawanej rury
PE (nr art. 28086) lub przykleić rurę PVC.
Przewód tłoczny należy za pośrednictwem
pętli przeciwzalewowej poprowadzić powyżej
lokalnego poziomu zalewania, bezpośrednio
za pętlą przeciwzalewową rozszerzyć, a
potem podłączyć do wentylowanego przewodu
głównego lub zbiorczego (min. DN 70).
Przewodów tłocznych nie wolno podłączać do
bezciśnieniowych przyłączy rurowych (np. rury
HT).
nieodwracalne
Wąż powietrza należy układać stale wznoszącą, aby
uniknąć zbierania się skondensowanej pary i związanych
z tym zakłóceń działania.
87
/ "gwint zewnętrzny
1
2
Uwaga!
Rys. 2
