2.3 Montage van drukbuis en alarmsonde
Voor montage van de sondes de sondezittin-gen
en dichtingen reinigen en invetten.
De dompelbuis op positie e (afb. 6) in de instal-
latie steken en met de eenhandsnelslui-ting ver-
grendelen.
De optische sonde/alarmgever op positie f (afb.6)
in de daarvoor voorziene opening monteren.
Daarvoor moet een lila sluitdop verwijderd wor-
den.

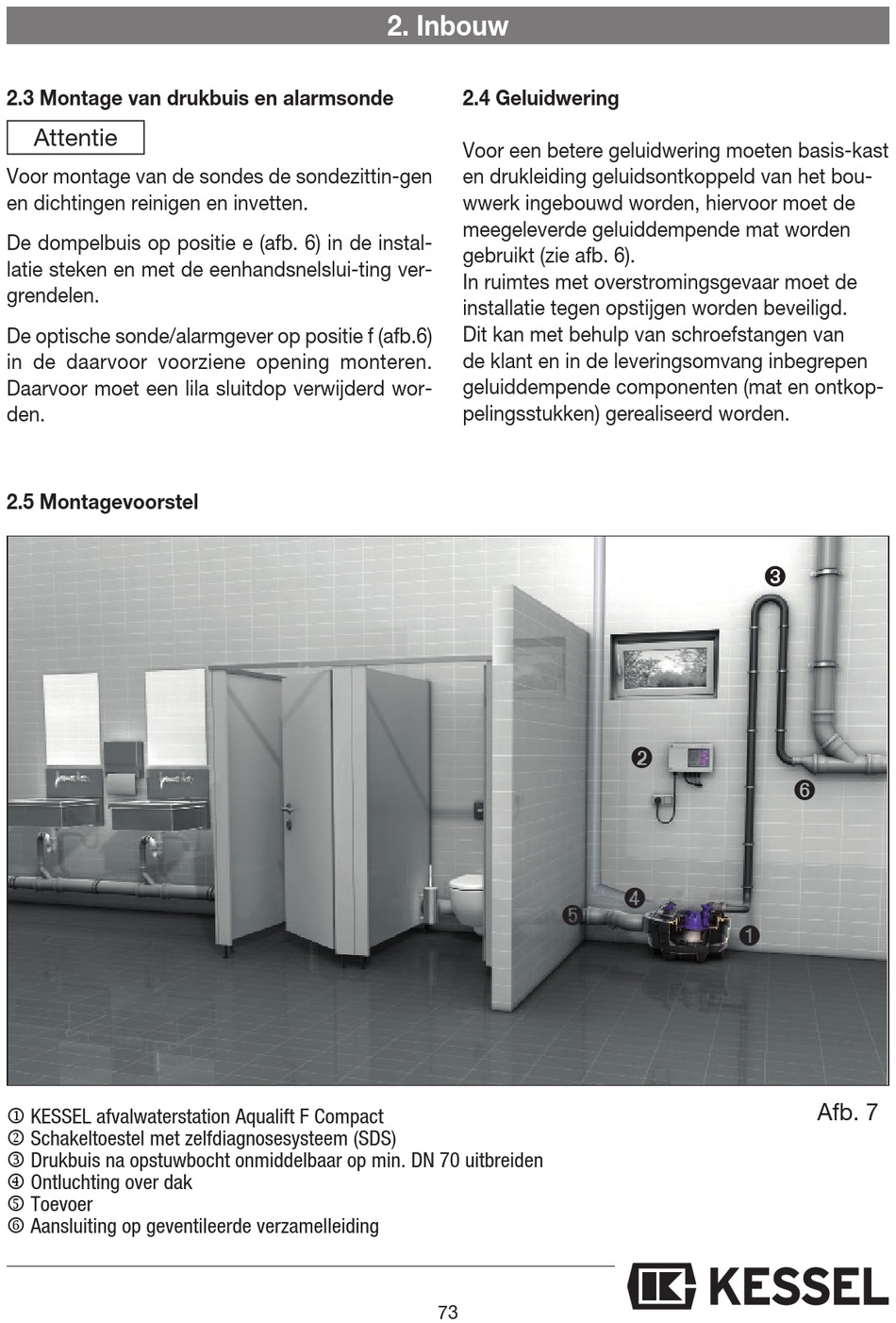

2.5 Montagevoorstel
 KESSEL afvalwaterstation Aqualift F Compact
 Schakeltoestel met zelfdiagnosesysteem (SDS)
 Drukbuis na opstuwbocht onmiddelbaar op min. DN 70 uitbreiden
 Ontluchting over dak
 Toevoer
 Aansluiting op geventileerde verzamelleiding
2. Inbouw
2.4 Geluidwering
Voor een betere geluidwering moeten basis-kast
en drukleiding geluidsontkoppeld van het bou-
wwerk ingebouwd worden, hiervoor moet de
meegeleverde geluiddempende mat worden
gebruikt (zie afb. 6).
In ruimtes met overstromingsgevaar moet de
installatie tegen opstijgen worden beveiligd.
Dit kan met behulp van schroefstangen van
de klant en in de leveringsomvang inbegrepen
geluiddempende componenten (mat en ontkop-
pelingsstukken) gerealiseerd worden.
73
➋
➍
➎
➌
➏
➊
Afb. 7
