Attention
Placer le boîtier de commande dans un endroit sec
et à l'abri du gel. Pendant la durée de pose et de
montage, les prises de la pompe et des capteurs ne
doivent pas être immergées dans l'eau. En cas de
risque d'inondation, monter le boîtier de commande
dans une zone anti-inondation. Avant de procéder à
la pose de la station d'eaux usées Aqualift F Com-
pact de KESSEL, il faut vérifier qu'aucune pièce n'a
été endommagée durant le transport.
2.1 Raccordements
2.1.1 Raccordement d'entrée latéral
Un raccord DN 100 est disponible du côté de
l'ouvrage. La conduite d'entrée doit être posée
avec une pente d'au moins 2%.
Attention
N'effectuer les perçages pour le conteneur que

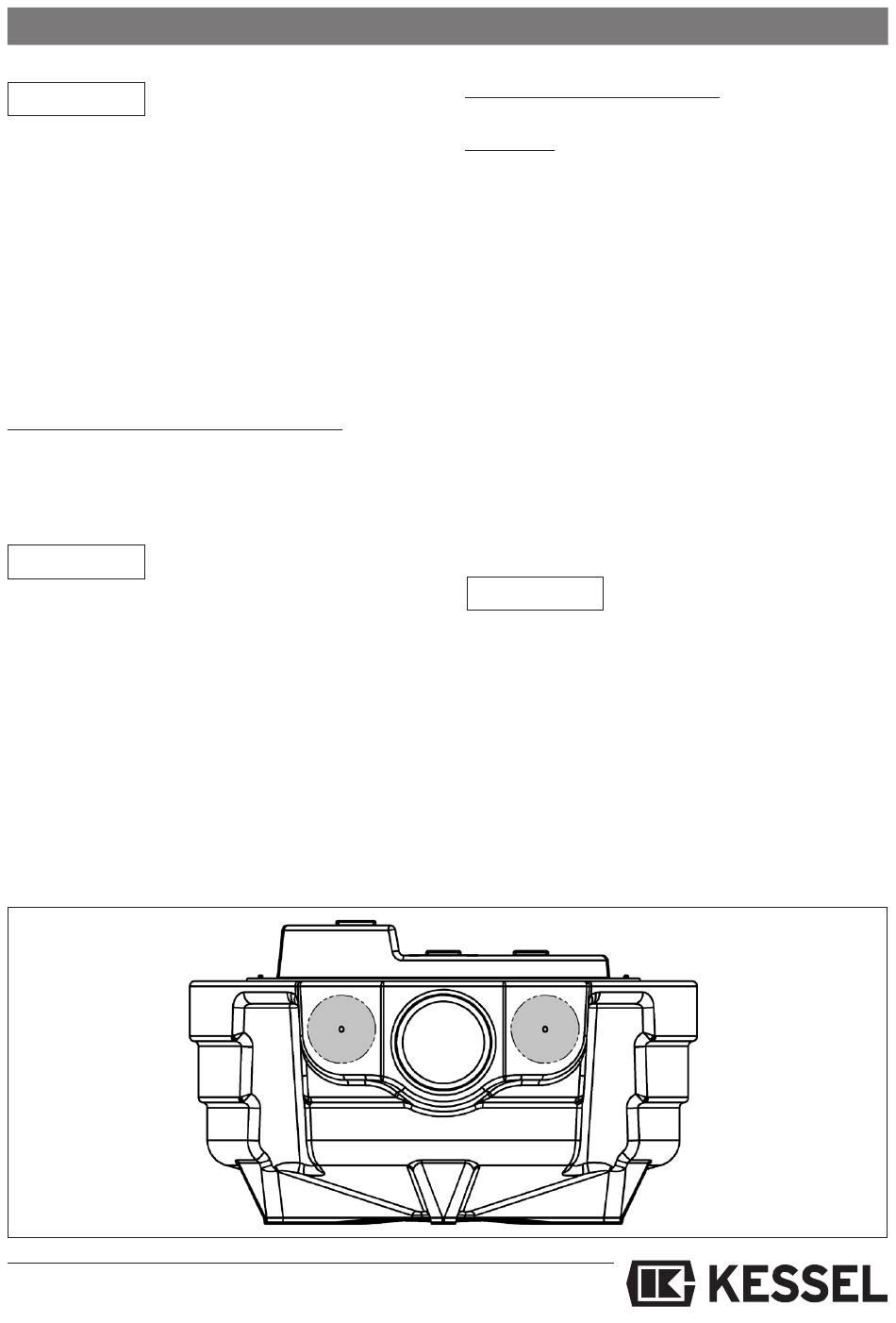

sur les surfaces indiquées (cf. ill. 2). L'installation
peut être endommagée irréparablement par un
perçage incorrect. Pour le perçage, il faut utiliser
la scie-cloche KESSEL (numéro d'art. 50101)
2. Pose
2.1.2 Raccord de pression
Raccord de pression : 1 1/2" filet extérieur
Attention: le raccordement de la conduite de re-
foulement au poste doit être effectué hors tension.
Avant le raccordement, visser toujours l'adapta-
teur fourni avec le filetage extérieur (fig. 3). Il est
possible de raccorder à l'adaptateur un kit de con-
duite de refoulement KESSEL (réf. 28062 / 28040),
l'adaptateur à clipser permettant une soudure PE
(réf. 28086) ou un tuyau PVC par collage.
Guider la conduite de refoulement au-dessus du
niveau des plus hautes eaux via une boucle an-
tiretour, l'élargir immédiatement après la boucle
antiretour et la raccorder ensuite à une conduite
de base ou groupée ventilée (DN 70 min.). Les rac-
cords de tuyaux sans pression (comme les tuyaux
HT) sont interdits pour les conduites de refoule-
ment.
Attention
Le flexible d'air doit présenter une pente sur
toute sa longueur pour éviter qu'il ne soit attaqué
par le condensé et les défaillances en résultant.
39
ill. 2
