Gerätesteuerung - Bedienelemente
Die Gerätesteuerung bietet dem Anwender bis zu 8 Schweißaufgaben (JOBs).
JOB 0 stellt den manuellen Betriebsmodus dar. Hier werden alle Parameter direkt an der
Gerätesteuerung geändert bzw. optimiert (siehe Kapitel "Bedienungskonzepte").
Pos. Symbol
1
2
3
4
20
Beschreibung
0
Stör- / Zustandsanzeigen
Signalleuchte Sammelstörung (siehe Kap. Störungsbeseitigung)
Signalleuchte Wassermangel (Schweißbrennerkühlung)
Signalleuchte Übertemperatur
Dreistellige Anzeige
Darstellung Schweißparameter (siehe auch Kap. "Schweißdatenanzeige").
Taste Umschaltung Anzeige / JOB-Nummer
AMP
Anzeige Schweißstrom
VOLT
Anzeige Schweißspannung
JOB
Anzeige und Anwahl JOB-Nummer
Taste Schweißverfahren
E Hand Schweißen, leuchtet grün / Arcforce Einstellung, leuchtet rot
WIG Schweißen
HINWEIS

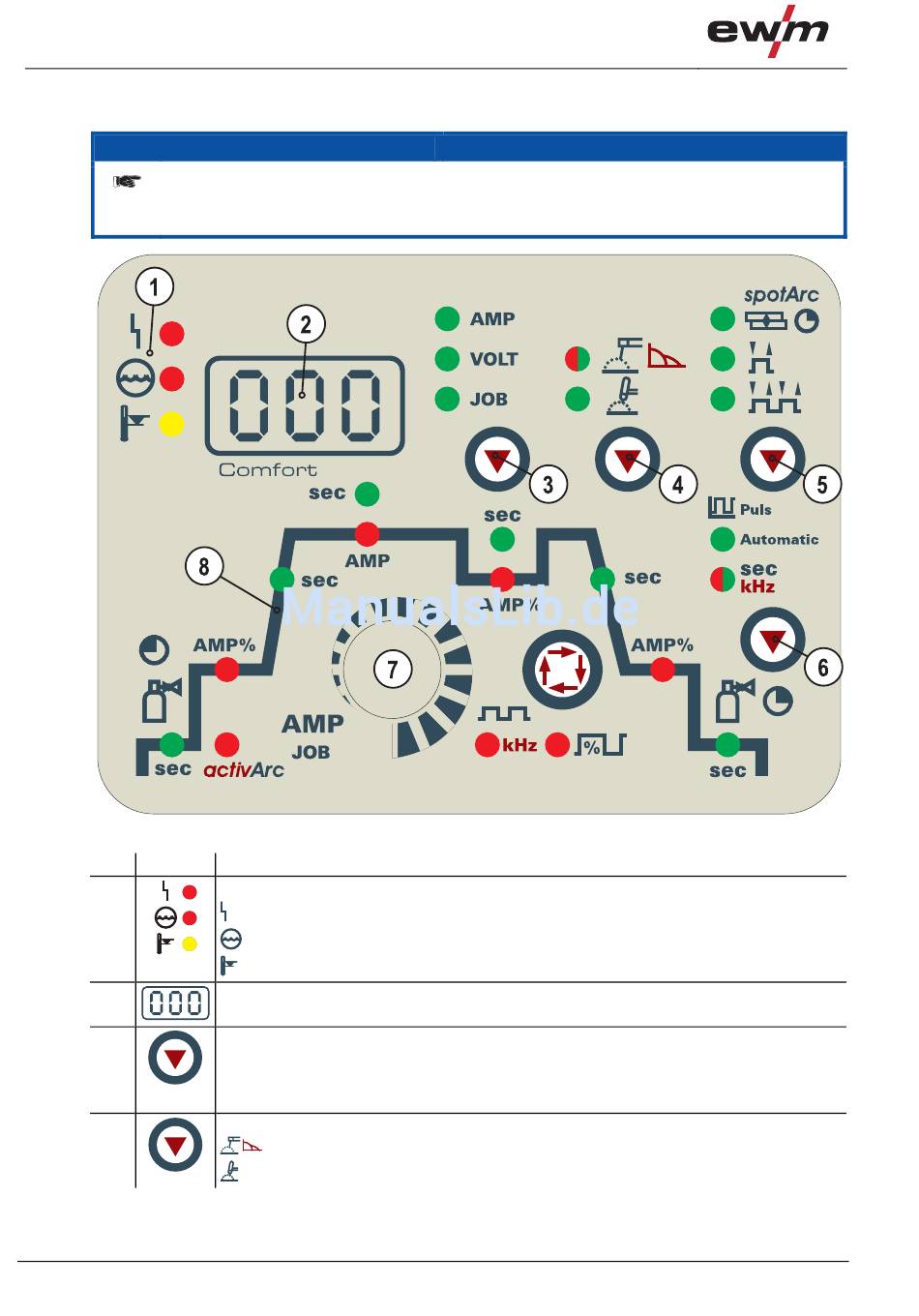

Abbildung 4-3
099-000146-EW500
11.07.2011
